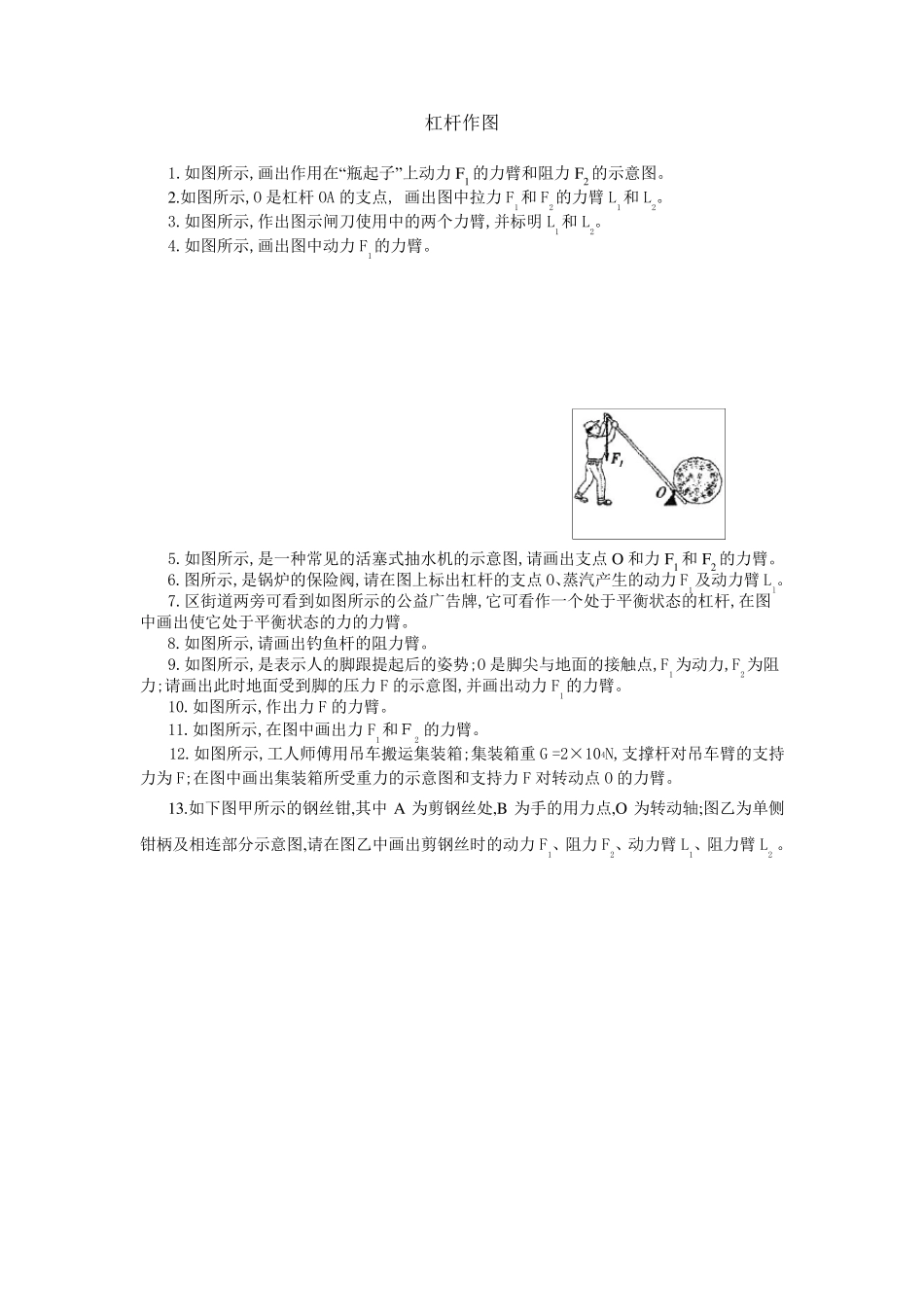

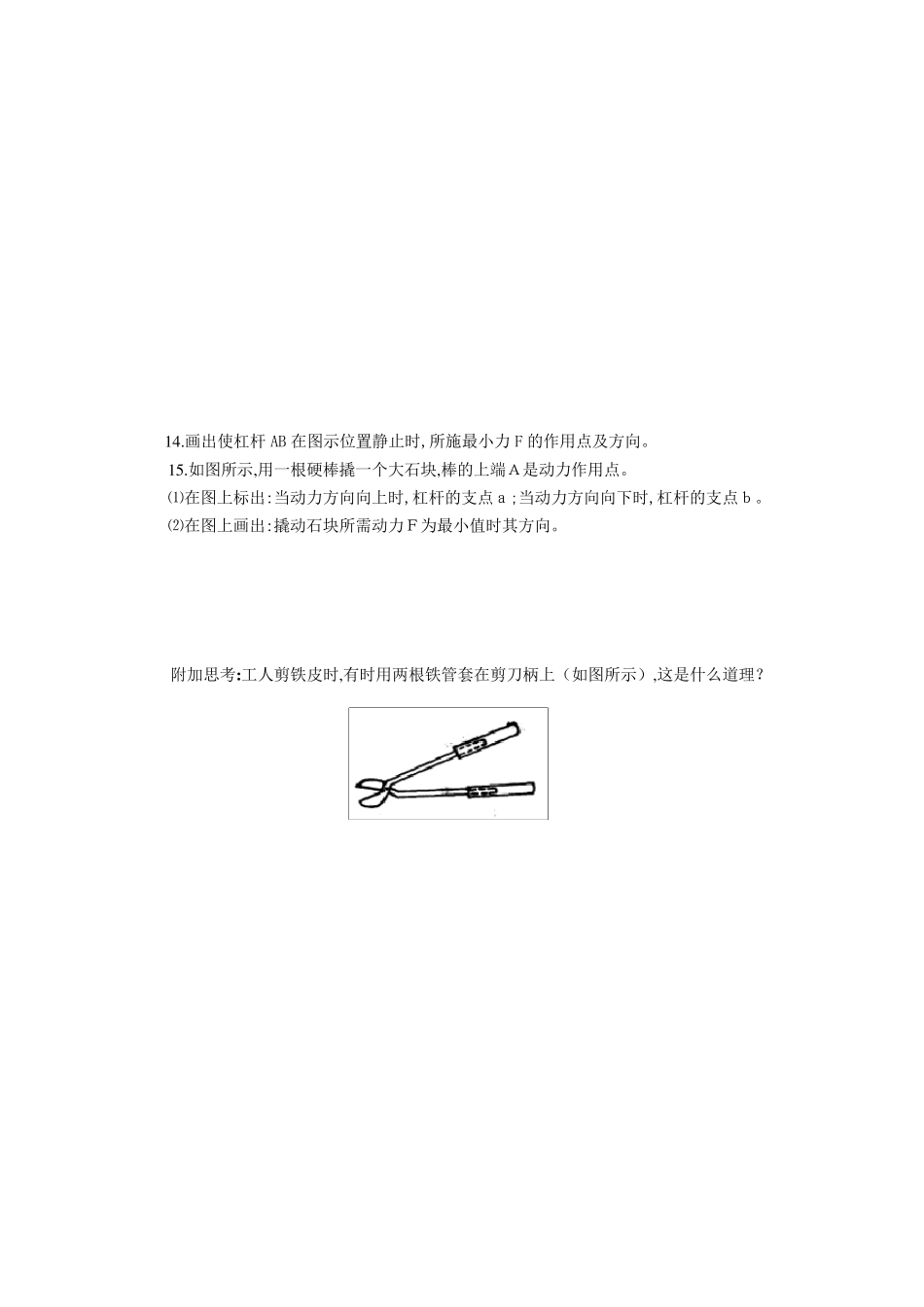

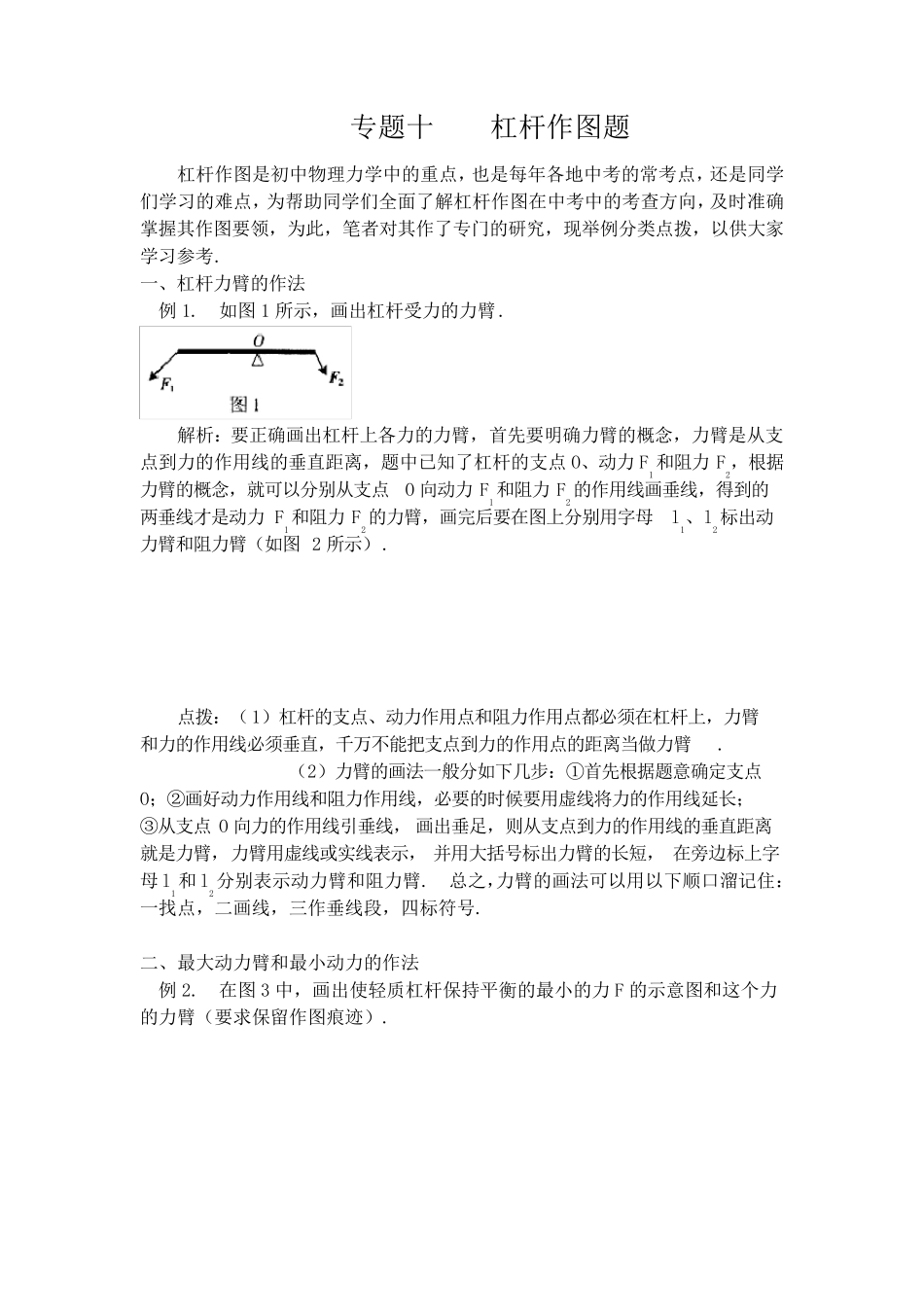

杠杆作图 1.如图所示,画出作用在“瓶起子”上动力F1 的力臂和阻力F2 的示意图。 2.如图所示,O 是杠杆OA 的支点, 画出图中拉力F1和F2的力臂L1和L2。 3.如图所示,作出图示闸刀使用中的两个力臂,并标明L1和L2。 4.如图所示,画出图中动力F1的力臂。 5.如图所示,是一种常见的活塞式抽水机的示意图,请画出支点O 和力F1 和F2 的力臂。 6.图所示,是锅炉的保险阀,请在图上标出杠杆的支点O、蒸汽产生的动力F1及动力臂Ll。 7.区街道两旁可看到如图所示的公益广告牌,它可看作一个处于平衡状态的杠杆,在图中画出使它处于平衡状态的力的力臂。 8.如图所示,请画出钓鱼杆的阻力臂。 9.如图所示,是表示人的脚跟提起后的姿势;O 是脚尖与地面的接触点,F1为动力,F2为阻力;请画出此时地面受到脚的压力F 的示意图,并画出动力F1的力臂。 10.如图所示,作出力F 的力臂。 11.如图所示,在图中画出力F1和Ｆ2 的力臂。 12.如图所示,工人师傅用吊车搬运集装箱;集装箱重G =2×104N,支撑杆对吊车臂的支持力为F;在图中画出集装箱所受重力的示意图和支持力F 对转动点O 的力臂。 13.如下图甲所示的钢丝钳,其中A 为剪钢丝处,B 为手的用力点,O 为转动轴;图乙为单侧钳柄及相连部分示意图,请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2 。 1 4 .画出使杠杆AB 在图示位置静止时,所施最小力F 的作用点及方向。 1 5 .如图所示,用一根硬棒撬一个大石块,棒的上端Ａ是动力作用点。 ⑴在图上标出:当动力方向向上时,杠杆的支点ａ;当动力方向向下时,杠杆的支点ｂ。 ⑵在图上画出:撬动石块所需动力Ｆ为最小值时其方向。 附加思考:工人剪铁皮时,有时用两根铁管套在剪刀柄上（如图所示）,这是什么道理？ 专 题 十 杠 杆 作 图 题 杠 杆 作 图 是 初 中 物 理 力 学 中 的 重 点 ， 也 是 每 年 各 地 中 考 的 常 考 点 ， 还 是 同 学们 学 习 的 难 点 ， 为 帮 助 同 学 们 全 面 了 解 杠 杆 作 图 在 中 考 中 的 考 查 方 向 ， 及 时 准 确掌 握 其 作 图 要 领 ， 为 此 ， 笔 者 对 其 作 了 专 门 的 研 究 ， 现 举 例 分 类 点 拨 ， 以 供 大 家学 习 参 考 . 一 、 杠 杆 力 臂 的 作 法 例 1. 如 图 1 所 示 ， 画 出 杠 杆 受 力 的 力 臂 . 解 析 ： 要 正 确 画 ...
