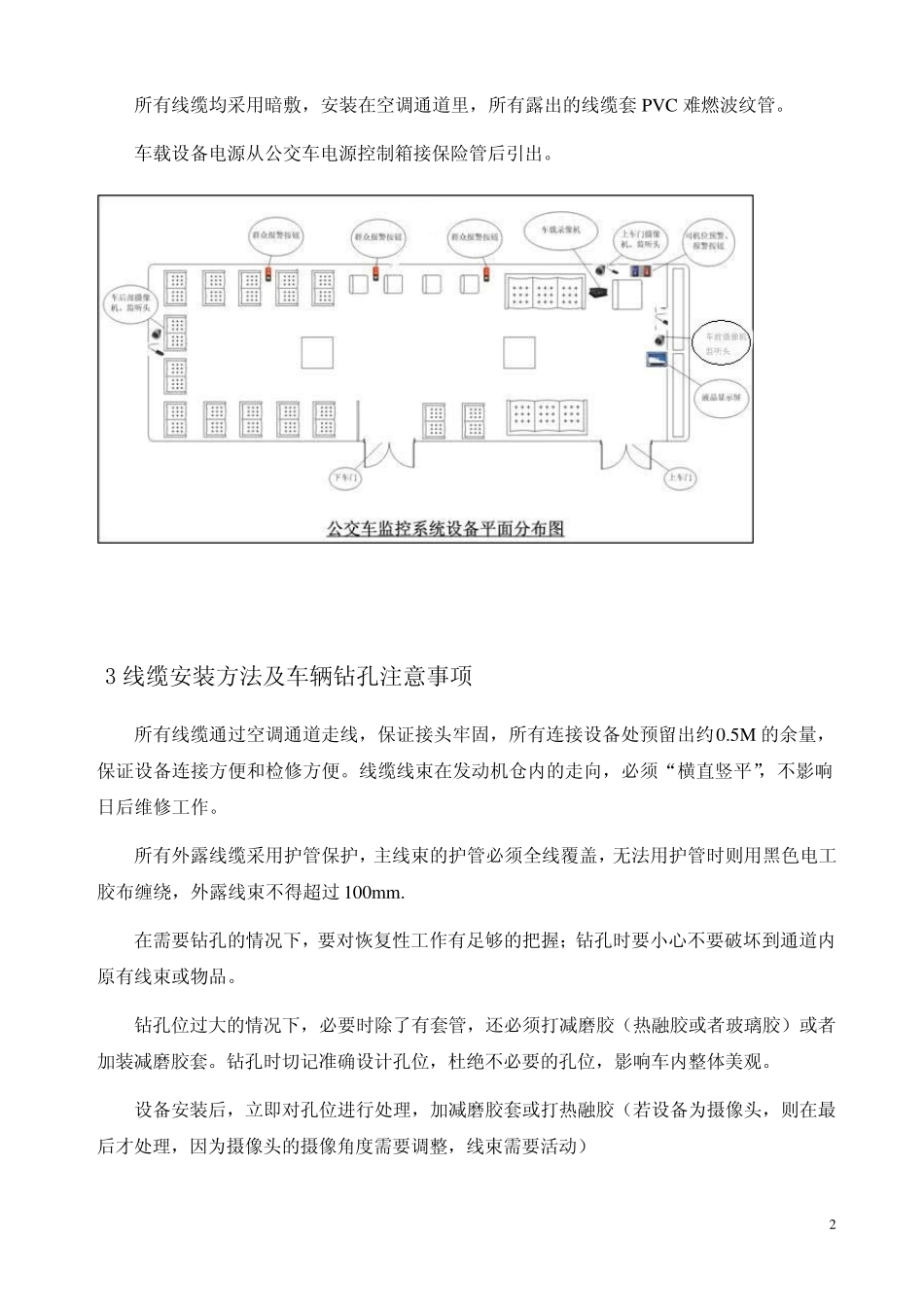

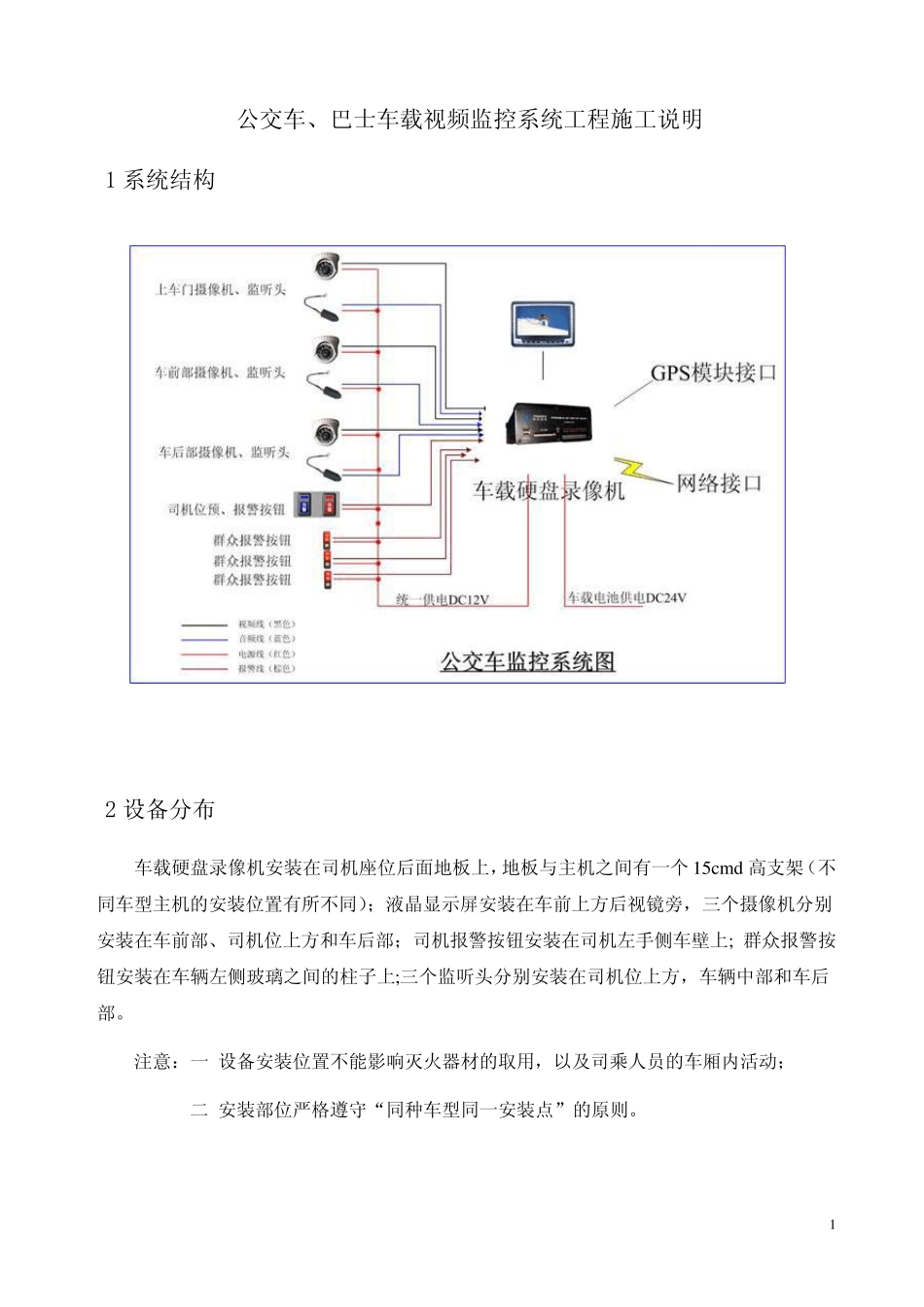

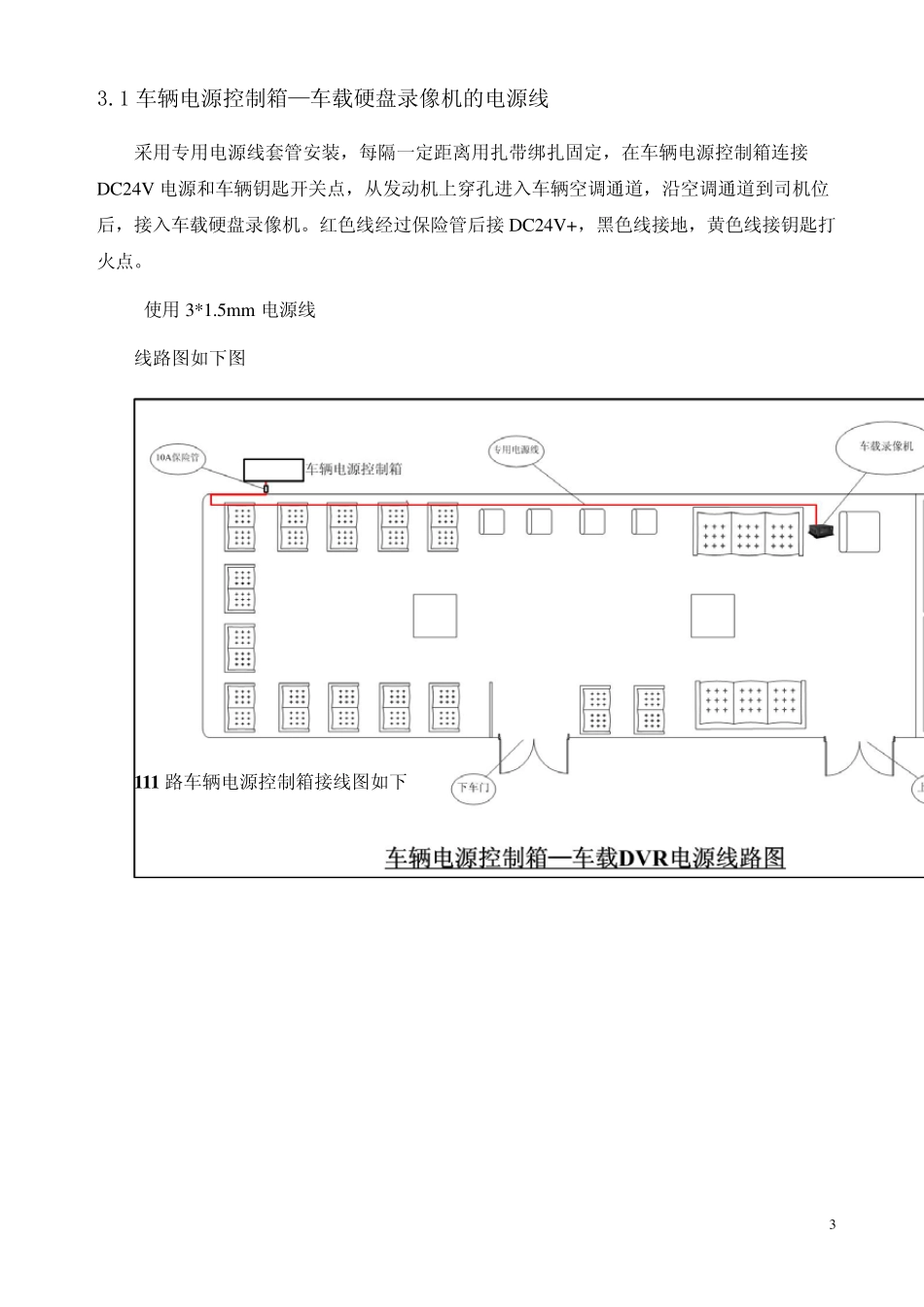

公交车、巴士车载视频监控系统工程施工说明 1 系统结构 2 设备分布 车载硬盘录像机安装在司机座位后面地板上,地板与主机之间有一个15cm d 高支架(不同车型主机的安装位置有所不同);液晶显示屏安装在车前上方后视镜旁,三个摄像机分别安装在车前部、司机位上方和车后部;司机报警按钮安装在司机左手侧车壁上; 群众报警按钮安装在车辆左侧玻璃之间的柱子上;三个监听头分别安装在司机位上方,车辆中部和车后部。 注意:一 设备安装位置不能影响灭火器材的取用,以及司乘人员的车厢内活动; 二 安装部位严格遵守“同种车型同一安装点”的原则。 1 所有线缆均采用暗敷,安装在空调通道里,所有露出的线缆套PVC 难燃波纹管。 车载设备电源从公交车电源控制箱接保险管后引出。 3 线缆安装方法及车辆钻孔注意事项 所有线缆通过空调通道走线,保证接头牢固,所有连接设备处预留出约0.5M 的余量,保证设备连接方便和检修方便。线缆线束在发动机仓内的走向,必须“横直竖平”,不影响日后维修工作。 所有外露线缆采用护管保护,主线束的护管必须全线覆盖,无法用护管时则用黑色电工胶布缠绕,外露线束不得超过100mm. 在需要钻孔的情况下,要对恢复性工作有足够的把握;钻孔时要小心不要破坏到通道内原有线束或物品。 钻孔位过大的情况下,必要时除了有套管,还必须打减磨胶(热融胶或者玻璃胶)或者加装减磨胶套。钻孔时切记准确设计孔位,杜绝不必要的孔位,影响车内整体美观 。 设备安装后,立 即 对孔位进 行 处理 ,加减磨胶套或打热融胶(若 设备为 摄 像 头,则在最后才 处理 ,因 为 摄 像 头的摄 像 角 度 需要调整,线束需要活 动) 2 3.1 车辆电源控制箱—车载硬盘录像机的电源线 采用专用电源线套管安装,每隔一定距离用扎带绑扎固定,在车辆电源控制箱连接DC24V 电源和车辆钥匙开关点,从发动机上穿孔进入车辆空调通道,沿空调通道到司机位后,接入车载硬盘录像机。红色线经过保险管后接 DC24V+,黑色线接地,黄色线接钥匙打火点。 使用 3*1.5mm 电源线 线路图如下图 1 1 1 路车辆电源控制箱接线图如下 3 电源说明: 图示输入端(3P 线):为外接电源输入用,范围在8V-36V 之间;黄色为信号线(接车钥匙第z 3.2 车载硬盘录像机—车辆前端设备的电源线 DC12V 输出端用2 芯电源线连接上路图如下图 说明: z 电源二挡电源开关用),红色为正极电源线,黑色为地线(红...
