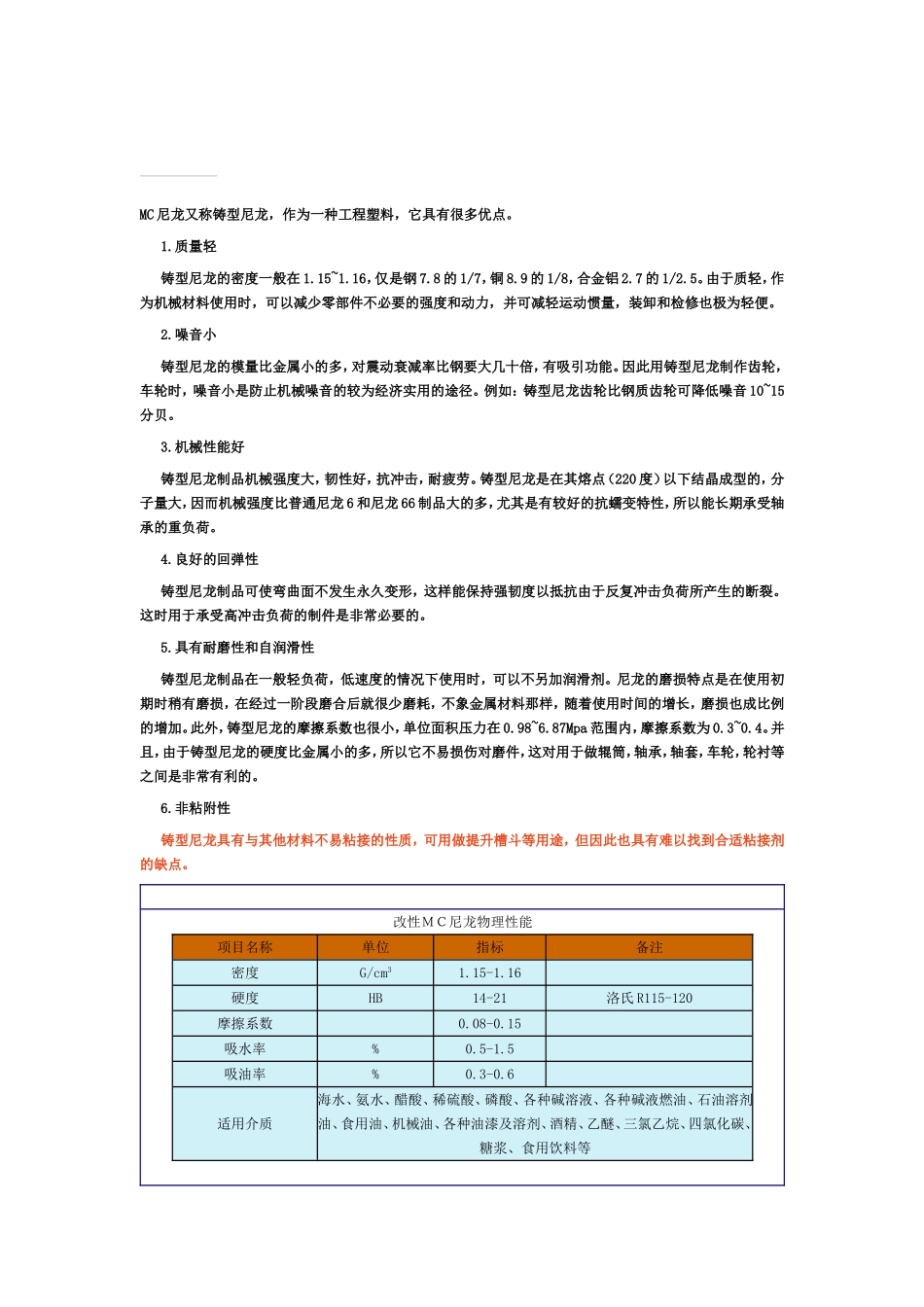

MC尼龙又称铸型尼龙，作为一种工程塑料，它具有很多优点。1.质量轻铸型尼龙的密度一般在1.15~1.16，仅是钢7.8的1/7，铜8.9的1/8，合金铝2.7的1/2.5。由于质轻，作为机械材料使用时，可以减少零部件不必要的强度和动力，并可减轻运动惯量，装卸和检修也极为轻便。2.噪音小铸型尼龙的模量比金属小的多，对震动衰减率比钢要大几十倍，有吸引功能。因此用铸型尼龙制作齿轮，车轮时，噪音小是防止机械噪音的较为经济实用的途径。例如：铸型尼龙齿轮比钢质齿轮可降低噪音10~15分贝。3.机械性能好铸型尼龙制品机械强度大，韧性好，抗冲击，耐疲劳。铸型尼龙是在其熔点（220度）以下结晶成型的，分子量大，因而机械强度比普通尼龙6和尼龙66制品大的多，尤其是有较好的抗蠕变特性，所以能长期承受轴承的重负荷。4.良好的回弹性铸型尼龙制品可使弯曲面不发生永久变形，这样能保持强韧度以抵抗由于反复冲击负荷所产生的断裂。这时用于承受高冲击负荷的制件是非常必要的。5.具有耐磨性和自润滑性铸型尼龙制品在一般轻负荷，低速度的情况下使用时，可以不另加润滑剂。尼龙的磨损特点是在使用初期时稍有磨损，在经过一阶段磨合后就很少磨耗，不象金属材料那样，随着使用时间的增长，磨损也成比例的增加。此外，铸型尼龙的摩擦系数也很小，单位面积压力在0.98~6.87Mpa范围内，摩擦系数为0.3~0.4。并且，由于铸型尼龙的硬度比金属小的多，所以它不易损伤对磨件，这对用于做辊筒，轴承，轴套，车轮，轮衬等之间是非常有利的。6.非粘附性铸型尼龙具有与其他材料不易粘接的性质，可用做提升槽斗等用途，但因此也具有难以找到合适粘接剂的缺点。改性ＭＣ尼龙物理性能项目名称单位指标备注密度G/cm31.15-1.16硬度HB14-21洛氏R115-120摩擦系数0.08-0.15吸水率%0.5-1.5吸油率%0.3-0.6适用介质海水、氨水、醋酸、稀硫酸、磷酸、各种碱溶液、各种碱液燃油、石油溶剂油、食用油、机械油、各种油漆及溶剂、酒精、乙醚、三氯乙烷、四氯化碳、糖浆、食用饮料等不适用介质王水、浓硫酸、硝酸、盐酸、甲苯、苯酚、氯气、次氯酸钠、氯化钡溶液等改性ＭＣ尼龙机械性能项目名称单位指标备注拉伸强度Mpa78-88拉伸延伸率%10-50拉伸模量Gpa3-3.4压缩强度屈服点Mpa92.2-103冲击强度(缺口)2.54cm宽KJ/m28.8-12.8压缩模量Gpa3.24-3.53弯曲强度Mpa96-110弯曲模量Gpa3.92冲击强度(缺口)KJ/m214-28柏松比0.4剪切强度Mpa72-79改性ＭＣ尼龙热性能项目名称单位指标备注导热系数W/(m.k)0.233线涨系数×10-5/K9比热容KJ/(kg.k)1.67负载变形率(14Mpa,50℃)，%0.65熔点℃220-223热变形温度1.81Mpa（℃）160-2000.45Mpa（℃）200-215长期耐热温度℃120-150尼龙合金-60-197改性ＭＣ尼龙电性能项目名称单位指标备注击穿电压KV/mm18-22体积电阻Ω.cm4.2×1015介电系数60HZ103HZ106HZ3.73.73.7介电耗损60HZ103HZ106HZ0.020.020.02
