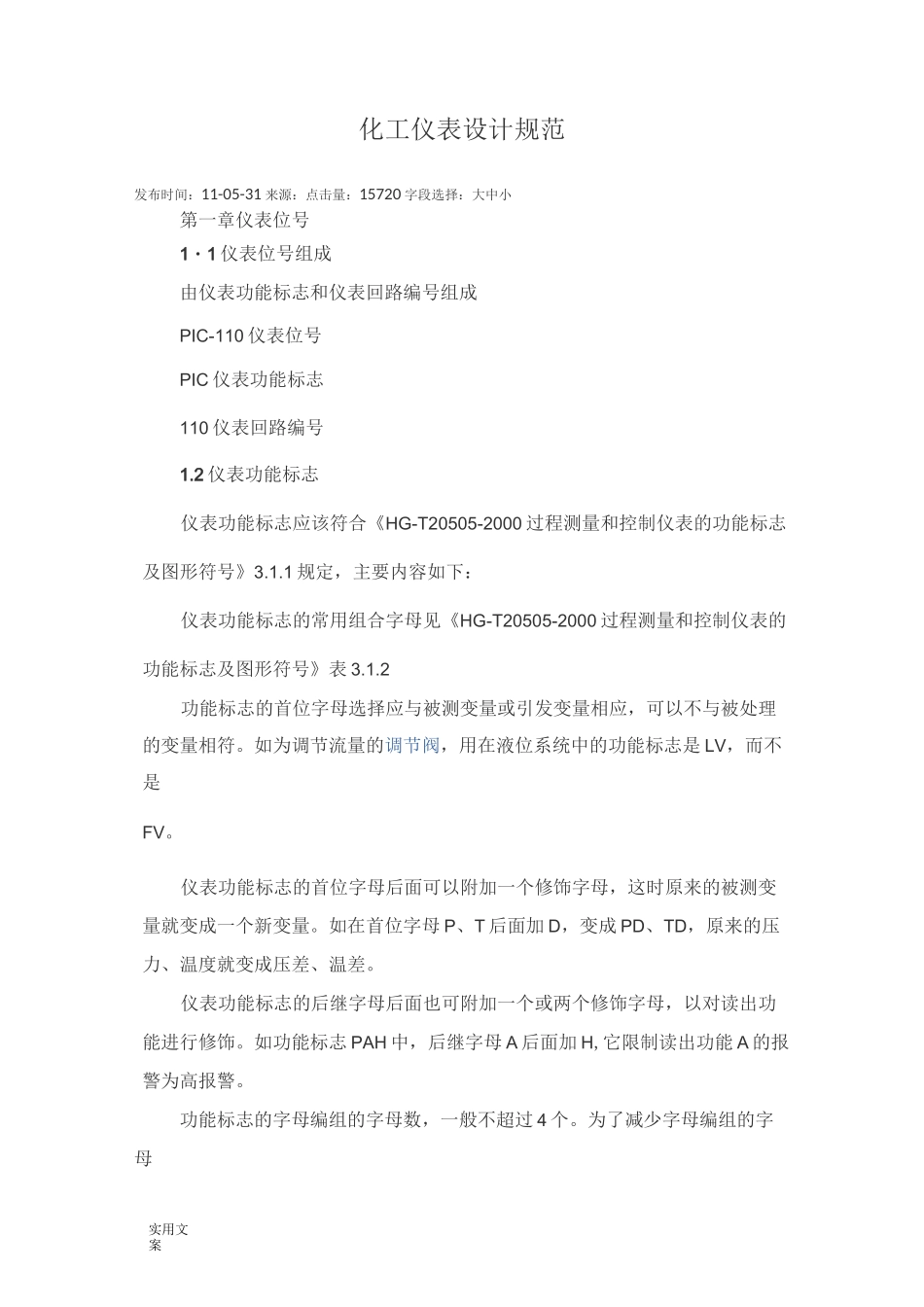

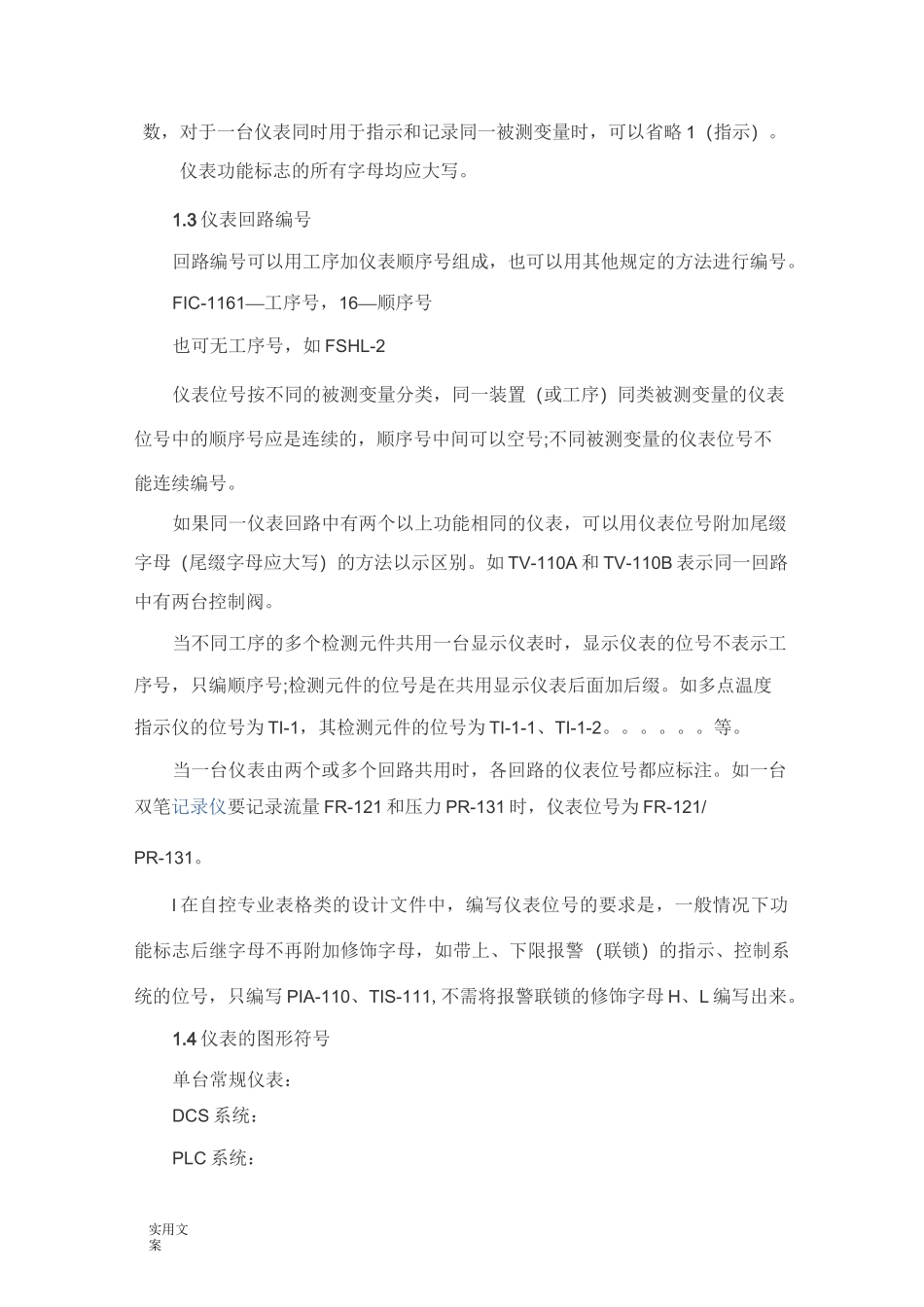

实用文案化工仪表设计规范发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1・1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1 规定，主要内容如下：仪表功能标志的常用组合字母见《HG-T20505-2000 过程测量和控制仪表的功能标志及图形符号》表 3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。如为调节流量的调节阀，用在液位系统中的功能标志是 LV，而不是FV。仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。如在首位字母 P、T 后面加 D，变成 PD、TD，原来的压力、温度就变成压差、温差。仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。如功能标志 PAH 中，后继字母 A 后面加 H,它限制读出功能 A 的报警为高报警。功能标志的字母编组的字母数，一般不超过 4 个。为了减少字母编组的字母实用文案数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略 1（指示）。仪表功能标志的所有字母均应大写。1.3 仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。FIC-1161—工序号，16—顺序号也可无工序号，如 FSHL-2仪表位号按不同的被测变量分类，同一装置（或工序）同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母（尾缀字母应大写）的方法以示区别。如 TV-110A 和 TV-110B 表示同一回路中有两台控制阀。当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。如多点温度指示仪的位号为 TI-1，其检测元件的位号为 TI-1-1、TI-1-2。。。。。。等。当一台仪表由两个或多个回路共用时，各回路的仪表位号都应标注。如一台双笔记录仪要记录流量 FR-121 和压力 PR-131 时，仪表位号为 FR-121/PR-131。l 在自控专业表格类的设计文件中，编写仪表位号的要求是，一般情况下功能标志后继字母不再附加修饰字母，如带上、下限报警（联锁）的指示、控制系统的位号，只编写...
