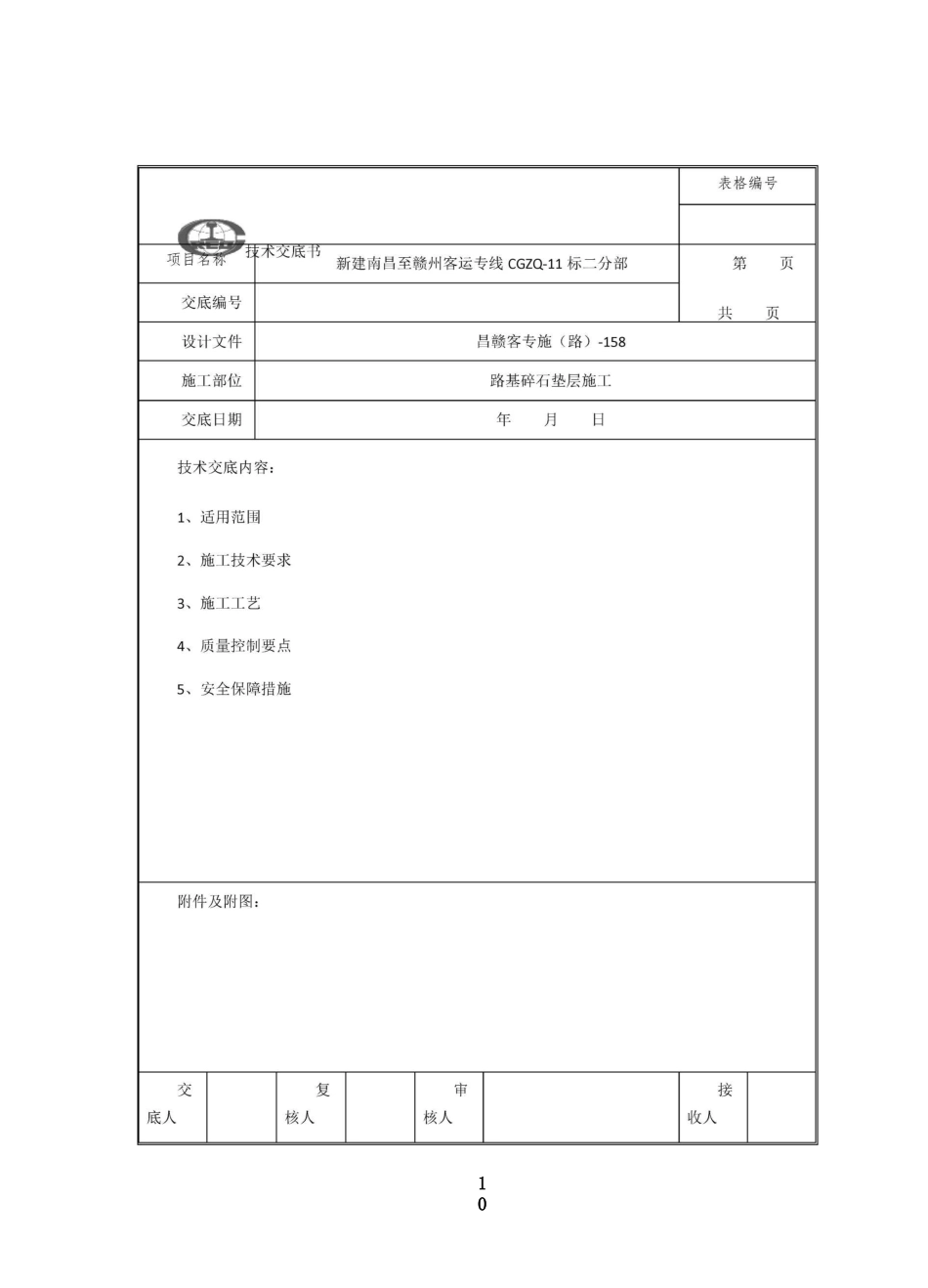

路基碎石垫层施工

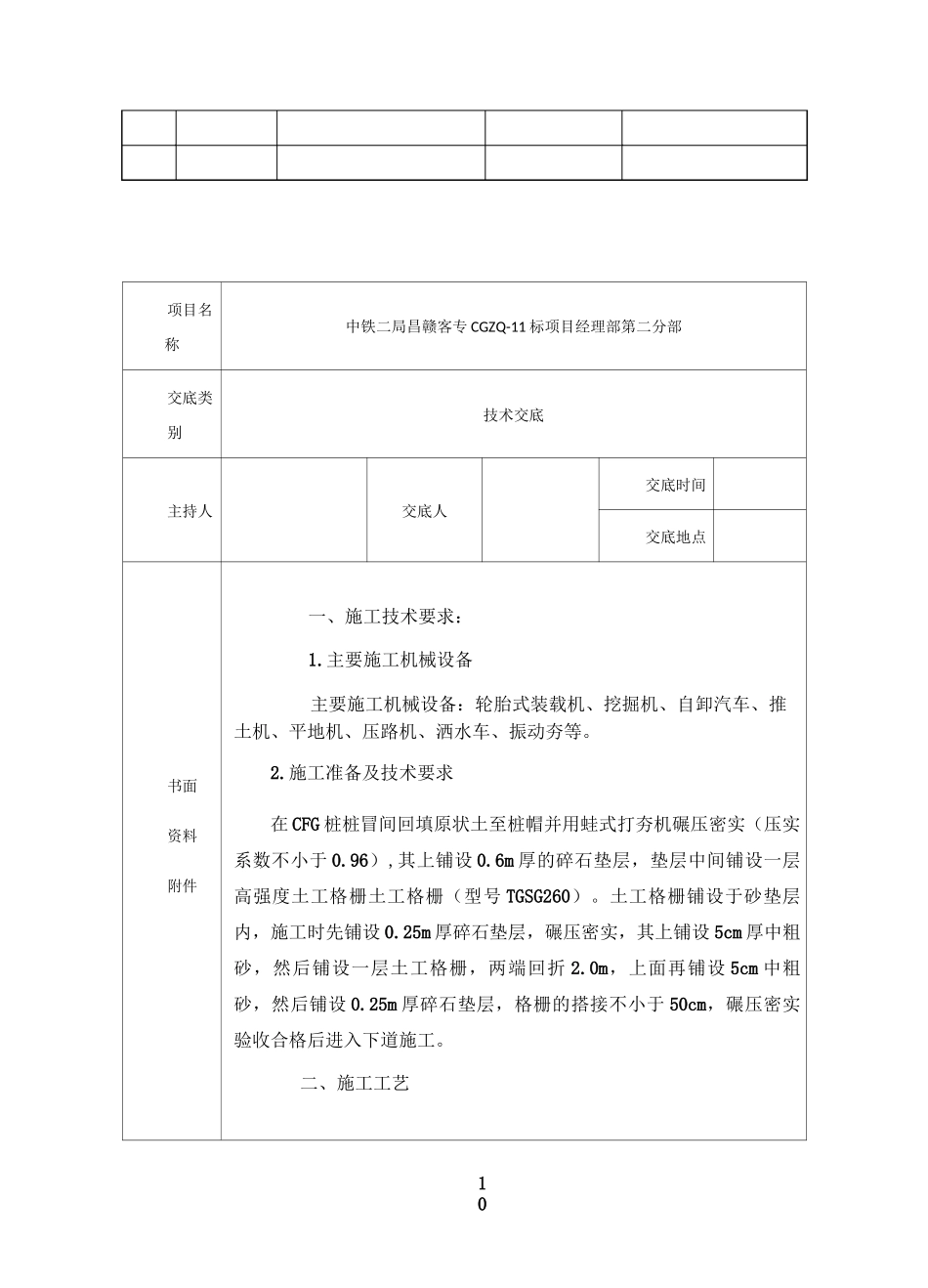

1010技术交底书技术交底签到表10项目名称中铁二局昌赣客专 CGZQ-11 标项目经理部第二分部交底类别技术交底主持人交底人交底时间交底地点书面资料附件一、施工技术要求：1.主要施工机械设备主要施工机械设备：轮胎式装载机、挖掘机、自卸汽车、推土机、平地机、压路机、洒水车、振动夯等。2.施工准备及技术要求在 CFG 桩桩冒间回填原状土至桩帽并用蛙式打夯机碾压密实（压实系数不小于 0.96）,其上铺设 0.6m 厚的碎石垫层，垫层中间铺设一层高强度土工格栅土工格栅（型号 TGSG260）。土工格栅铺设于砂垫层内，施工时先铺设 0.25m 厚碎石垫层，碾压密实，其上铺设 5cm 厚中粗砂，然后铺设一层土工格栅，两端回折 2.0m，上面再铺设 5cm 中粗砂，然后铺设 0.25m 厚碎石垫层，格栅的搭接不小于 50cm，碾压密实验收合格后进入下道施工。二、施工工艺推土机、平施101.碎石垫层施工采用推土机、平地机、压路机等机械化组合方式进行。材料要求：碎石压碎值、强度、级配符合施工技术规范。确定适宜松铺厚度（计划松铺厚度 30cm，压实厚度 25cm，两次摊铺完成）和碾压遍数（由现场试验参数确定），加强对有关指标的检测并填写试验报告，报监理工程师批准后实施。静压二遍质量检测垫层施工工艺流程图测量放线：测量控制桩间距控制在 10m。控制桩测设完成后，在施工段的一端打入钢筋桩，把拉力器一端固定在钢筋桩上，使拉力器拉力达到 10N 以上，钢丝绳长度每施工段 100m。钢丝绳固定完成后，把钢丝绳放入控制桩顶部的凹槽内，用白线系好，如果钢丝绳下垂过大，可在每个测桩中间增加一个支撑，以防钢丝绳因桩距过长而下沉。以此控制垫层厚度。作业段划分：每个流水段按 50m 为一段，卸料堆砂石 50m 后即行推平、刮平、碾压。振压四〜六10摊铺与整平:采用推土机和平地机组合摊铺，以 50m 为一个施工段,专人负责指挥卸料、布料，卸料后用推土机推平，可根据现场压实情况调整。用推土机初平，根据放线标高及虚铺厚度，用白灰标出明显标志，为推土机指示推平标高，以便推土机推平。平地机在推土机初平后进行整平，先用压路机静压一遍，然后上平地机。碾压：经压路机初压、平地机刮平后，检测表面高程，检测合格后，立即用压路机在路基全宽范围内压实，由两侧向中心碾压。碾压时，配合人员随机指挥作业，碾压轮横向错半轮，压路机行走速度符合相关要求规定，密实度增大后，可适当增加碾压速度。达到规定碾压遍数后，由实验人员检查密实...
