公共广播与紧急广播系统安装工艺标准

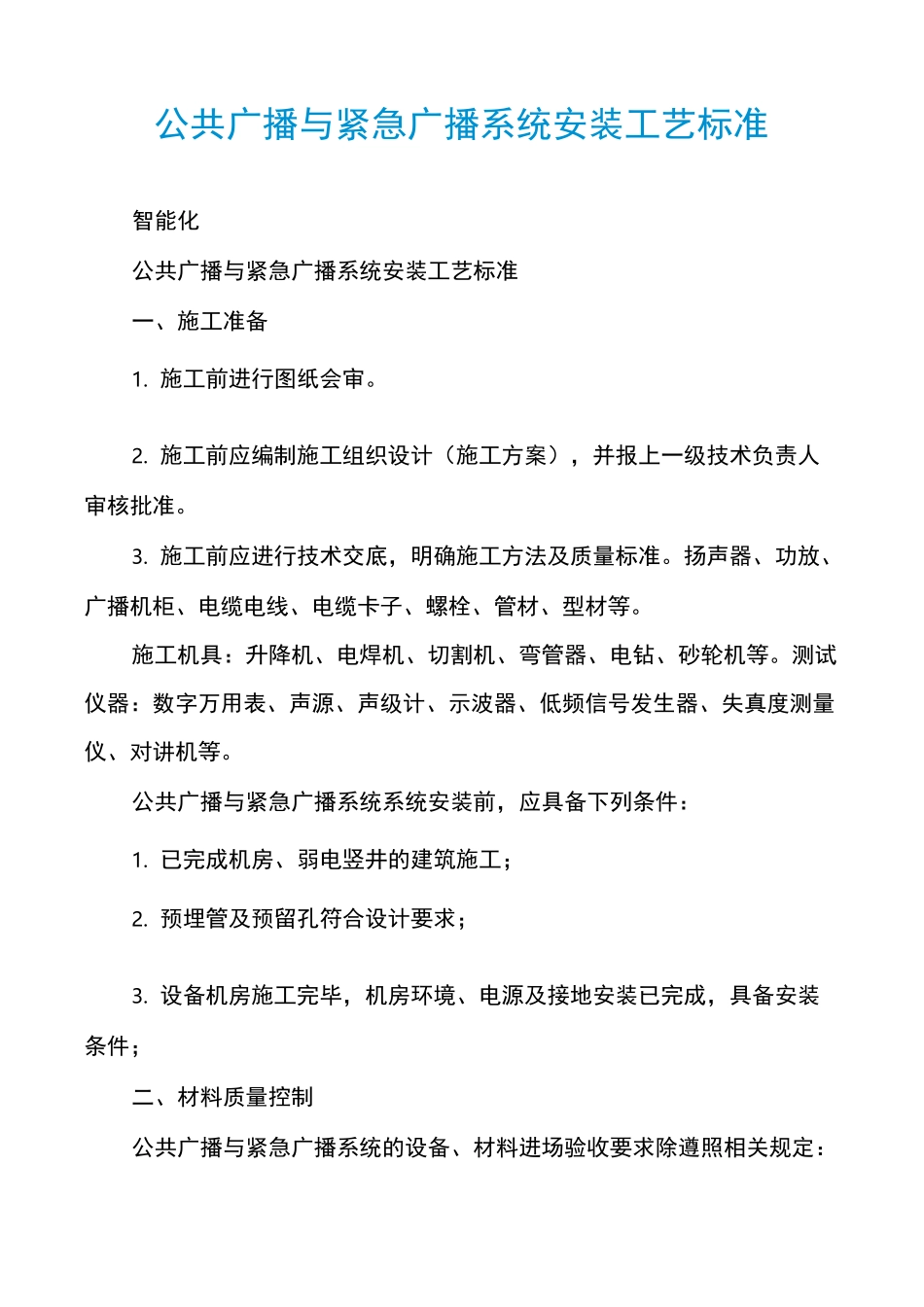

公共广播与紧急广播系统安装工艺标准_第1页
1/7

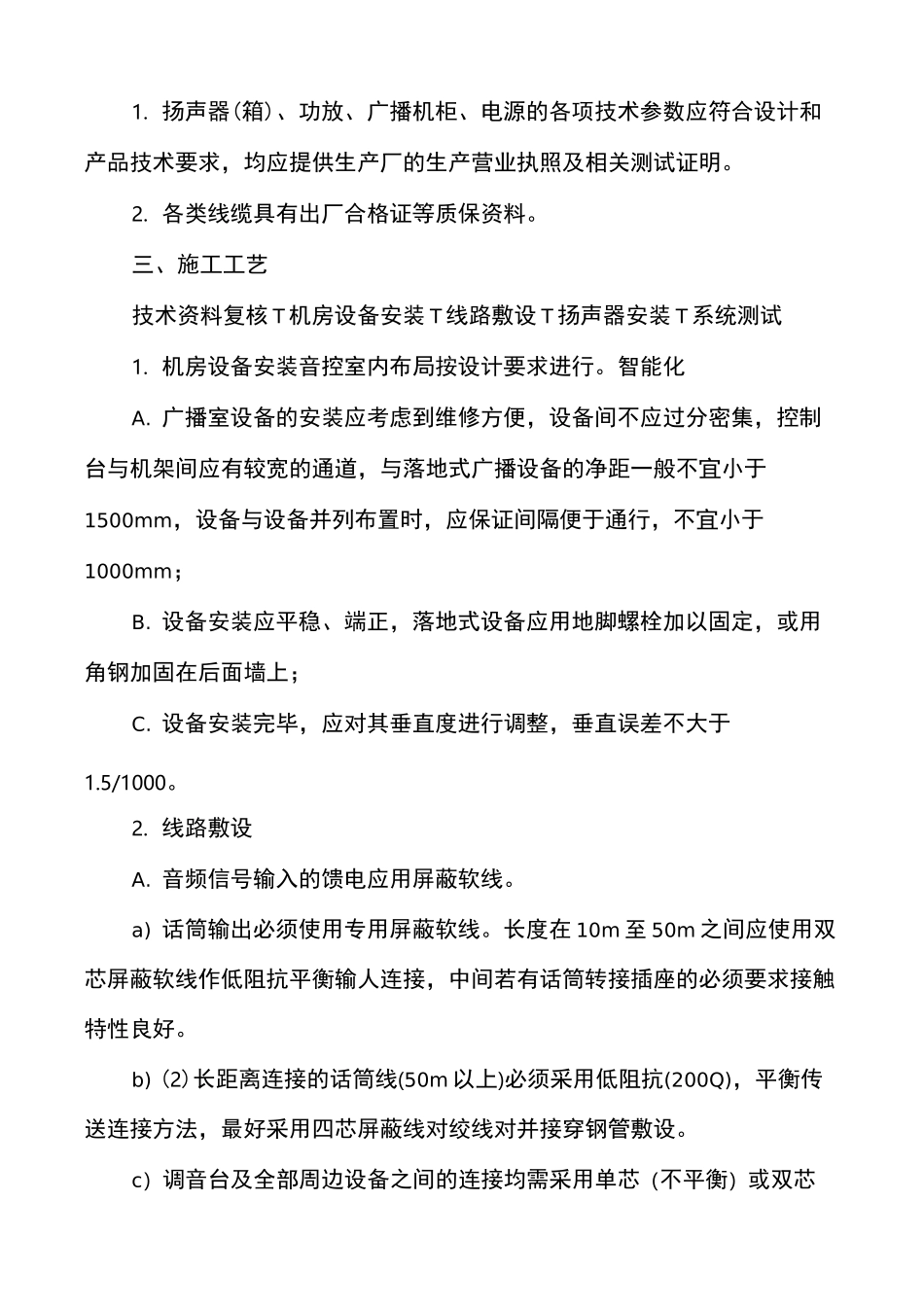

公共广播与紧急广播系统安装工艺标准_第2页
2/7

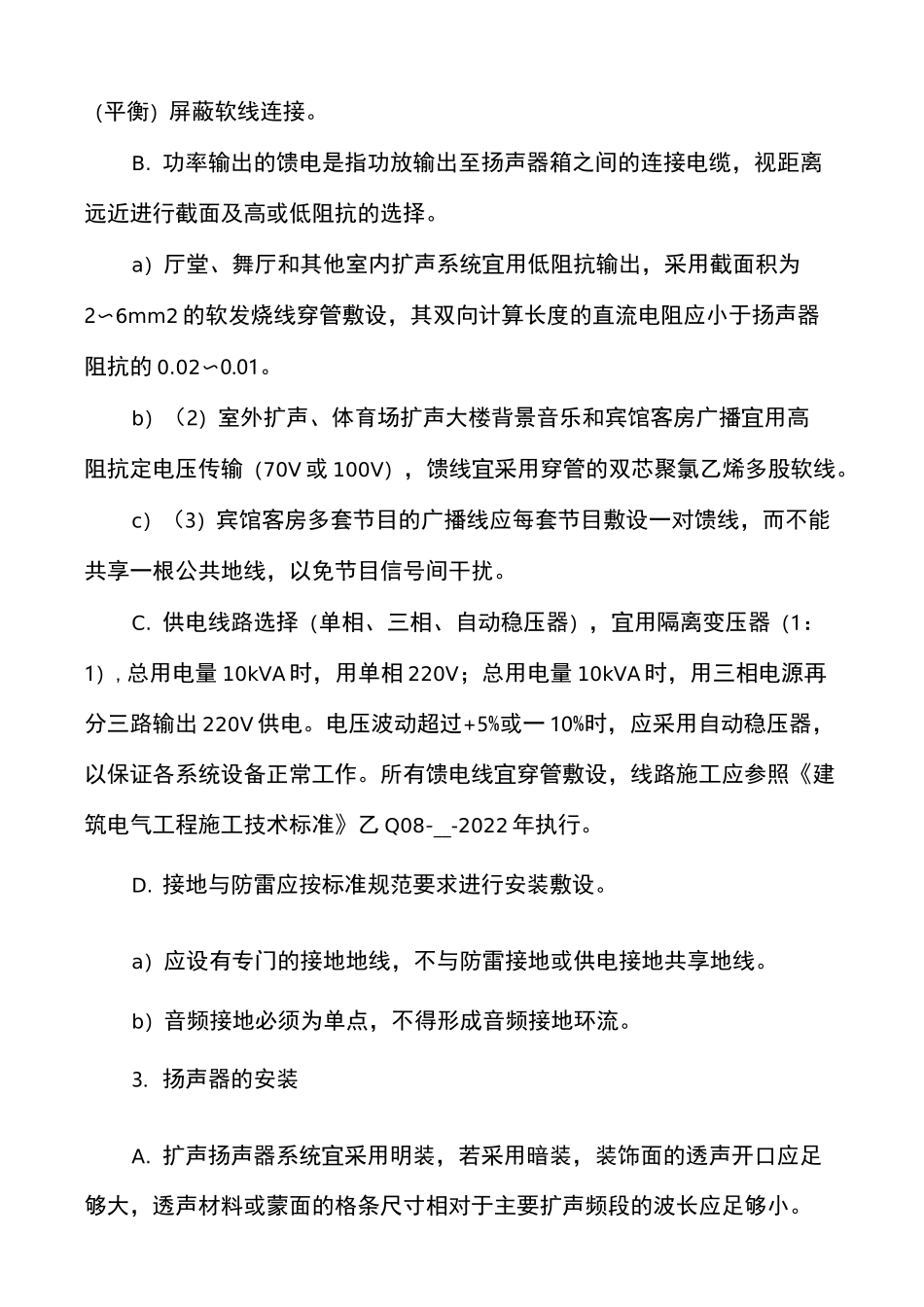

公共广播与紧急广播系统安装工艺标准_第3页
3/7
公共广播与紧急广播系统安装工艺标准智能化公共广播与紧急广播系统安装工艺标准一、施工准备1. 施工前进行图纸会审。2. 施工前应编制施工组织设计(施工方案),并报上一级技术负责人审核批准。3. 施工前应进行技术交底,明确施工方法及质量标准。扬声器、功放、广播机柜、电缆电线、电缆卡子、螺栓、管材、型材等。施工机具:升降机、电焊机、切割机、弯管器、电钻、砂轮机等。测试仪器:数字万用表、声源、声级计、示波器、低频信号发生器、失真度测量仪、对讲机等。公共广播与紧急广播系统系统安装前,应具备下列条件:1. 已完成机房、弱电竖井的建筑施工;2. 预埋管及预留孔符合设计要求;3. 设备机房施工完毕,机房环境、电源及接地安装已完成,具备安装条件;二、材料质量控制公共广播与紧急广播系统的设备、材料进场验收要求除遵照相关规定:1. 扬声器(箱)、功放、广播机柜、电源的各项技术参数应符合设计和产品技术要求,均应提供生产厂的生产营业执照及相关测试证明。2. 各类线缆具有出厂合格证等质保资料。三、施工工艺技术资料复核 T 机房设备安装 T 线路敷设 T 扬声器安装 T 系统测试1. 机房设备安装音控室内布局按设计要求进行。智能化A. 广播室设备的安装应考虑到维修方便,设备间不应过分密集,控制台与机架间应有较宽的通道,与落地式广播设备的净距一般不宜小于1500mm,设备与设备并列布置时,应保证间隔便于通行,不宜小于1000mm;B. 设备安装应平稳、端正,落地式设备应用地脚螺栓加以固定,或用角钢加固在后面墙上;C. 设备安装完毕,应对其垂直度进行调整,垂直误差不大于1.5/1000。2. 线路敷设A. 音频信号输入的馈电应用屏蔽软线。a) 话筒输出必须使用专用屏蔽软线。长度在 10m 至 50m 之间应使用双芯屏蔽软线作低阻抗平衡输人连接,中间若有话筒转接插座的必须要求接触特性良好。b) (2)长距离连接的话筒线(50m 以上)必须采用低阻抗(200Q),平衡传送连接方法,最好采用四芯屏蔽线对绞线对并接穿钢管敷设。c)调音台及全部周边设备之间的连接均需采用单芯(不平衡)或双芯(平衡)屏蔽软线连接。B. 功率输出的馈电是指功放输出至扬声器箱之间的连接电缆,视距离远近进行截面及高或低阻抗的选择。a)厅堂、舞厅和其他室内扩声系统宜用低阻抗输出,采用截面积为2〜6mm2 的软发烧线穿管敷设,其双向计算长度的直流电阻应小于扬声器阻抗的 0.02〜0.01。b)(2)室外扩声、体育场扩声大楼背景音乐...
