如何快速看懂美制图纸

如何快速看懂美制图纸_第1页
1/8
如何快速看懂美制图纸_第2页
2/8
如何快速看懂美制图纸_第3页
3/8

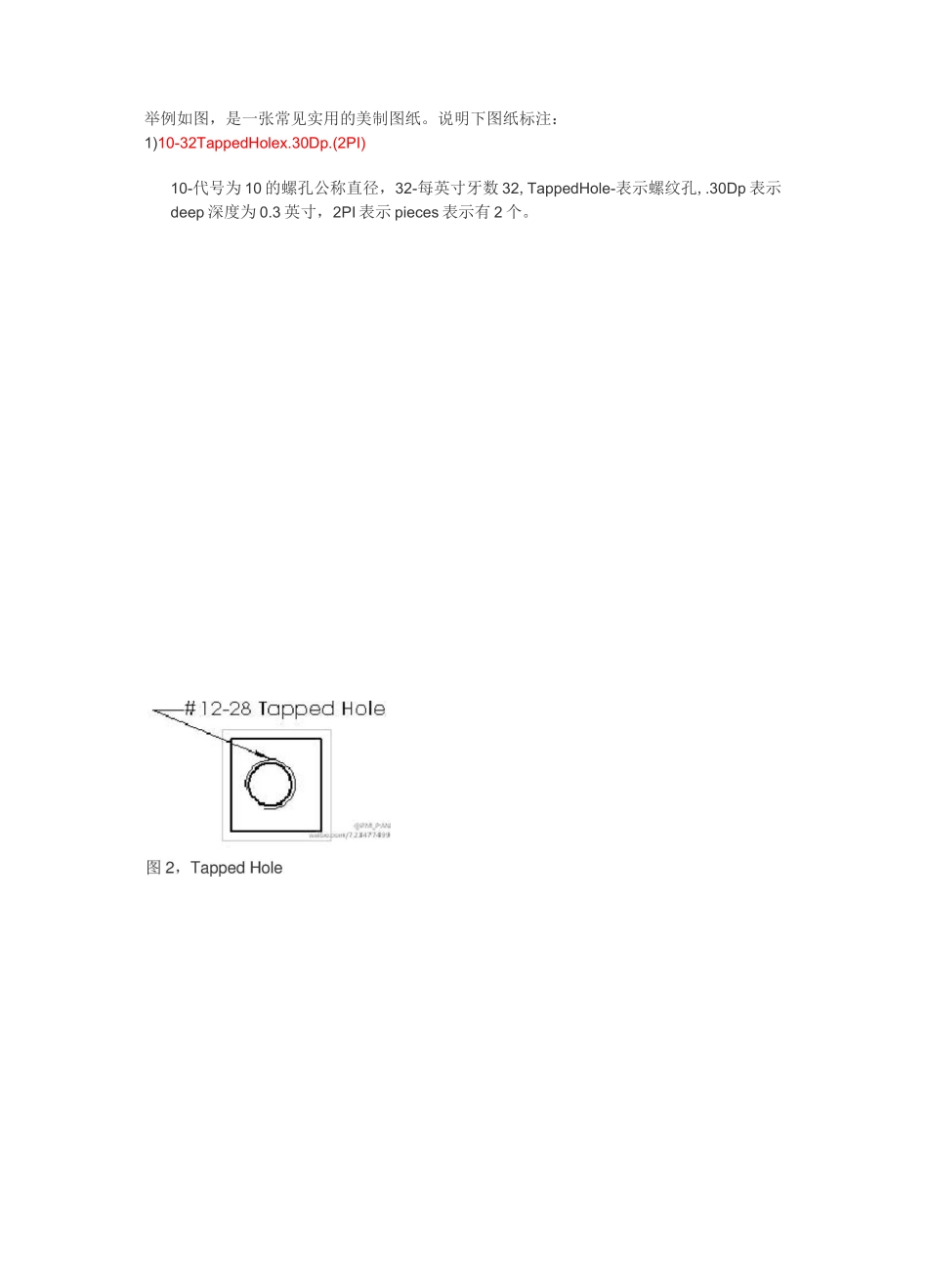

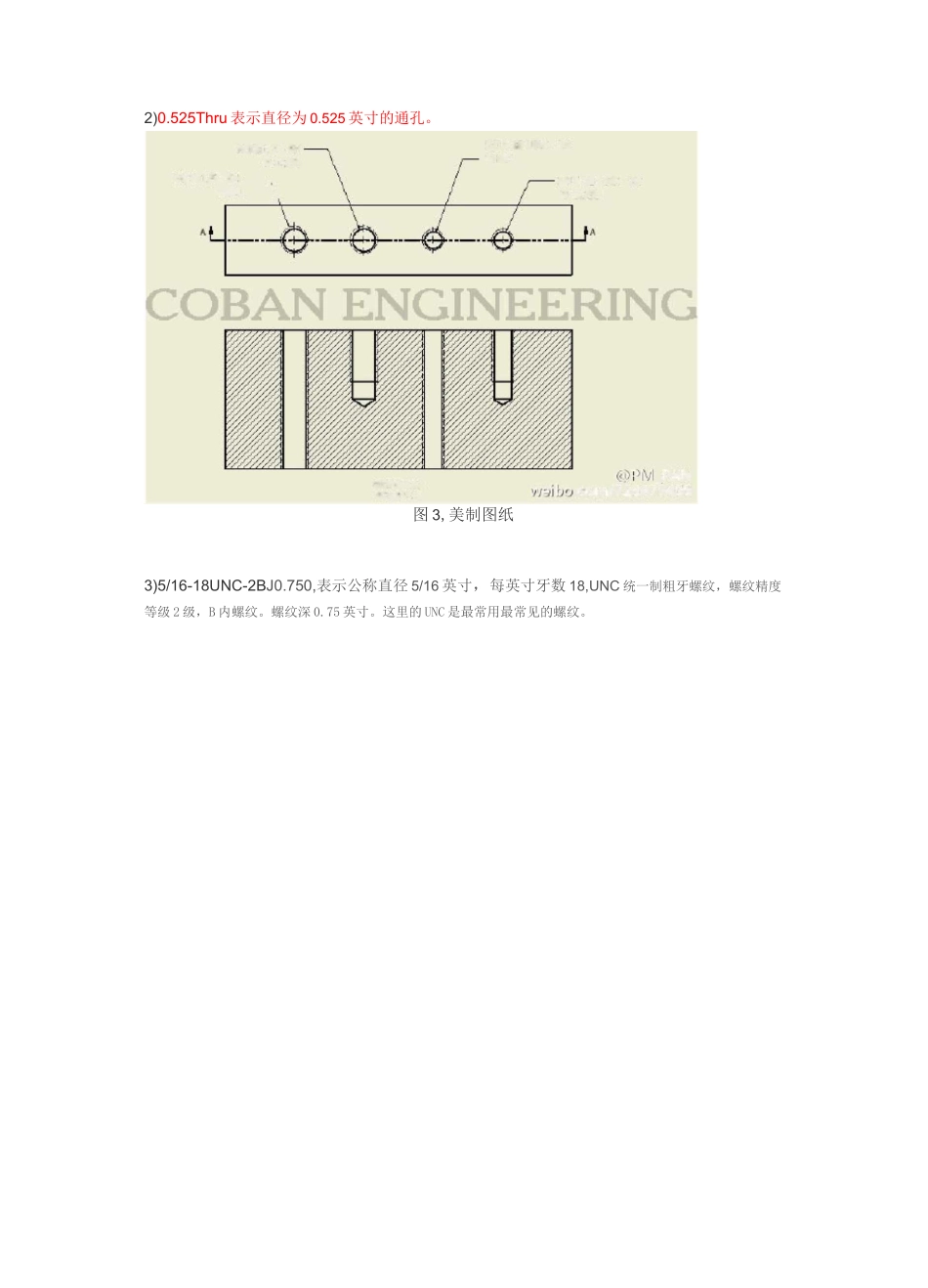

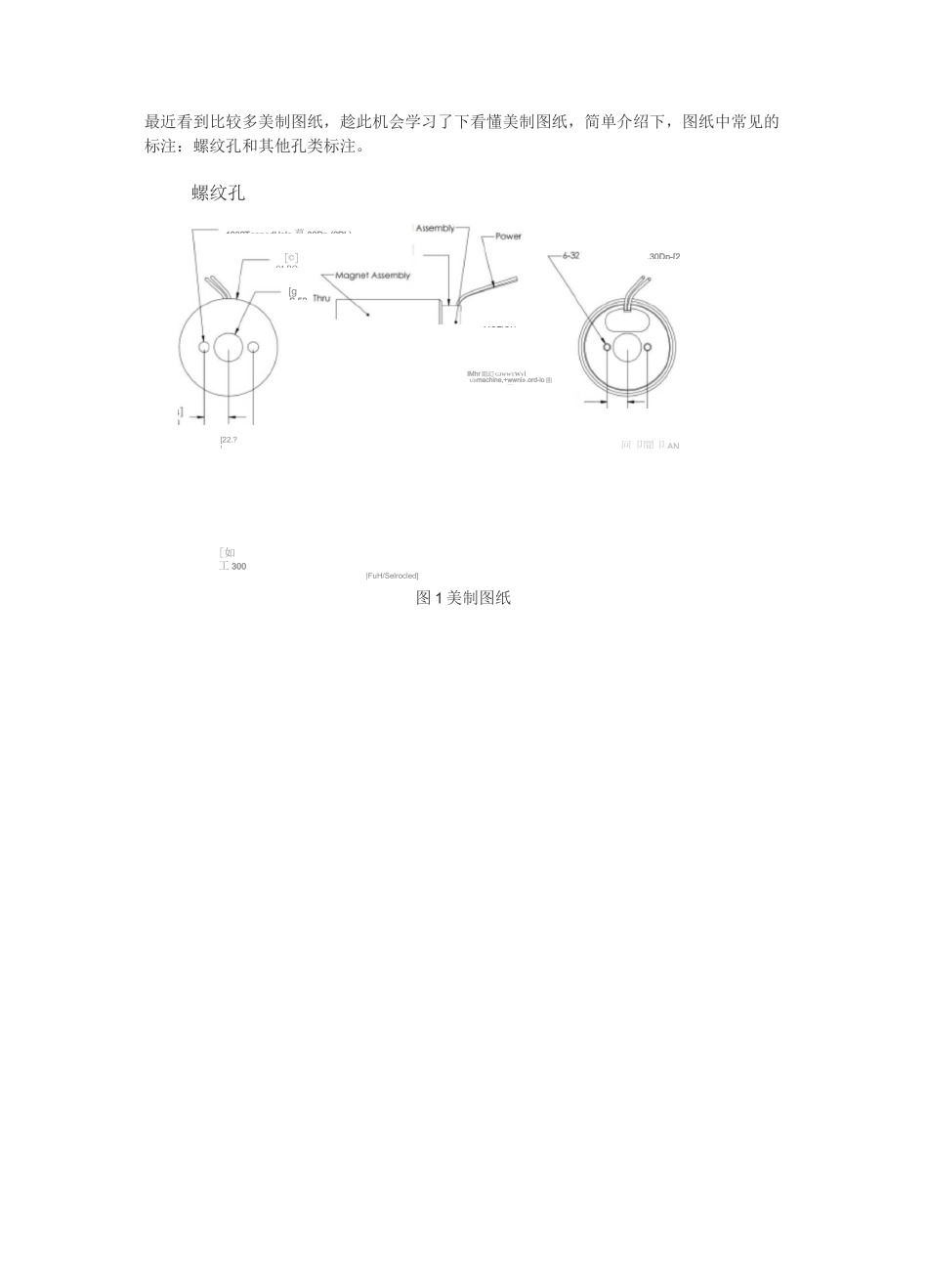

最近看到比较多美制图纸,趁此机会学习了下看懂美制图纸,简单介绍下,图纸中常见的标注:螺纹孔和其他孔类标注。螺纹孔[如工 300|FuH/Selrocled]图 1 美制图纸MOTION1032ToppedHole 葛.30Dp.(2PI.)[gS.52[22.?|[©]01.BO回卩聞卩 ANIMhr 瓯幻 GJWWTWVIUDmachine,+wwni».ord-io 曲HL.30Dp-[2举例如图,是一张常见实用的美制图纸。说明下图纸标注:1)10-32TappedHolex.30Dp.(2PI)10-代号为 10 的螺孔公称直径,32-每英寸牙数 32,TappedHole-表示螺纹孔,.30Dp 表示deep 深度为 0.3 英寸,2PI 表示 pieces 表示有 2 个。MlOxl.S-6HT0.750M10x1.5-6H.THRU\卩州 II上 3"?站卯同妇5/16-18UNC*2BTHRU5/IWUNC-2B70750SECTIONMSCALLE;2)0.525Thru 表示直径为 0.525 英寸的通孔。图 3,美制图纸3)5/16-18UNC-2BJ0.750,表示公称直径 5/16 英寸,每英寸牙数 18,UNC 统一制粗牙螺纹,螺纹精度等级 2 级,B 内螺纹。螺纹深 0.75 英寸。这里的 UNC 是最常用最常见的螺纹。4)THRU 表示通穿。在美标中一般螺纹标注0.25-20UNF-2A 以前又为 1/4-20UNF-2A①②③④① 一公称直径(现在多以小数表示基本大径,单位:inch)② 一每英寸牙数(即螺距)③ 一螺纹系列代号④ 一螺纹等级代号注:① 的数值小于 l/4in 的小直径系列为公称直径代号,不是公称直径的英寸值,用 0,1,2,3,4,5,6,8,10,12 十个号码,来表示。代号为 0,1,2,3,4,5,6,8,10,12 的螺纹大径(in)分别为:0.060,0.073,0.086,0.099,0.112,0.125,0.138,0.164,0.190,0.216;粗牙螺纹每英寸牙数分别为:64,56,48,40,40,32,32,24,24;细牙螺纹每英寸牙数分别为:80,72,64,56,48,44,40,36,32,28。螺纹代号 ThreadCode一、美制螺纹(螺纹牙型角 60 度)ThreadofAmericanstandard(Threadpitchshapeangle60°UNC 统一制粗牙螺纹(代替 NC)Unifiedcoarsepitchthread(InsteadofNC)UNF 统一制细牙螺纹(代替 NF)Unifiedfinepitchthread(InsteadofNF)UNEF 统一制超细牙螺纹 UnifiedsuperfinepitchthreadUN 统一制不变螺距螺纹 UnifiedthreadUNS 统一制特殊螺纹 UnifiedSpecialthreadNPT 般用途锥管螺纹(旧代号 Z;K)Taperpipethreadforgeneralpurpose(OldthreadcodeZ,K)NPSC 管接头直管内螺纹 InternalstraightpipethreadforconnectionNPSM 设备上自由配合,机械连接用直管螺纹 StraightpipethreadforgeneralpurposeNPTF 干密封锥管螺...
