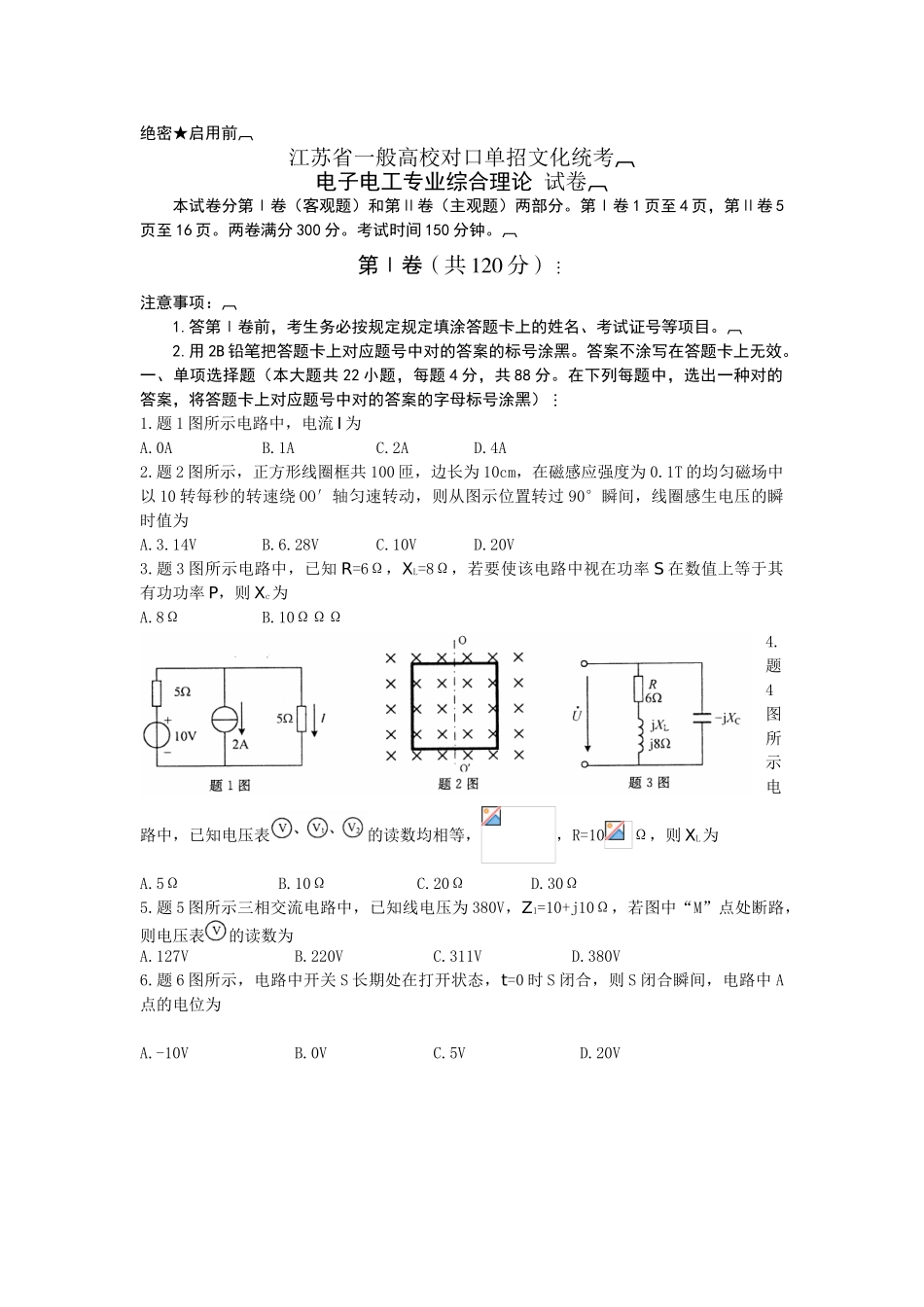

绝密★启用前江苏省一般高校对口单招文化统考电子电工专业综合理论 试卷 本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷 1 页至 4 页，第Ⅱ卷 5页至 16 页。两卷满分 300 分。考试时间 150 分钟。第Ⅰ卷（共 120 分）注意事项： 1.答第Ⅰ卷前，考生务必按规定规定填涂答题卡上的姓名、考试证号等项目。 2.用 2B 铅笔把答题卡上对应题号中对的答案的标号涂黑。答案不涂写在答题卡上无效。一、单项选择题（本大题共 22 小题，每题 4 分，共 88 分。在下列每题中，选出一种对的答案，将答题卡上对应题号中对的答案的字母标号涂黑）1.题 1 图所示电路中，电流 I 为A.0A B.1A C.2A D.4A2.题 2 图所示，正方形线圈框共 100 匝，边长为 10cm，在磁感应强度为 0.1T 的均匀磁场中以 10 转每秒的转速绕 OO′轴匀速转动，则从图示位置转过 90°瞬间，线圈感生电压的瞬时值为A.3.14V B.6.28V C.10V D.20V3.题 3 图所示电路中，已知 R=6Ω，XL=8Ω，若要使该电路中视在功率 S 在数值上等于其有功功率 P，则 Xc为A.8Ω B.10ΩΩΩ4.题4图所示电路中，已知电压表的读数均相等，，R=10Ω，则 XL为A.5Ω B.10Ω C.20Ω D.30Ω5.题 5 图所示三相交流电路中，已知线电压为 380V，Z1=10+j10Ω，若图中“M”点处断路，则电压表的读数为A.127V B.220V C.311V D.380V6.题 6 图所示，电路中开关 S 长期处在打开状态，t=0 时 S 闭合，则 S 闭合瞬间，电路中 A点的电位为A.-10V B.0V C.5V D.20V7.已知某场效应管的输出特性如题 7 图所示，则该场效应管的类型是A.P 沟道 增强型 B.N 沟道 增强型C.P 沟道 耗尽型 D.N 沟道 耗尽型8.一放大电路的中频增益为 40dB，上限频率 fH=1MHz，下限频率 fL=100Hz，输出不失真电压幅值Uom为5V。若输入信号分别为ui1（t）=0.1sin(2π×3×104t)V、ui2（t）=0.1sin(2π×3×104t)mV 时，则输出信号分别会产生A.10mV，20 B.1mV，200 C.1mV，20 D.10mV，2009.已知某负反馈放大电路的框图如题 9 图所示，已知某开环电压放大倍数为 Au=，反馈系数 Fu=0.0495，若输出电压 uo=2V，则该电路的净输入电压 ui及闭环电压放大倍数 Auf分别为A.10 mV，20 B.1 mV，200 C.1 mV，20 D.10 mV，20010.题 10 图所示差分放大电路中，已知静态工作点合适，u11=10 mV，u12=20 mV，且双端输出的差模电压放大倍数 A...
