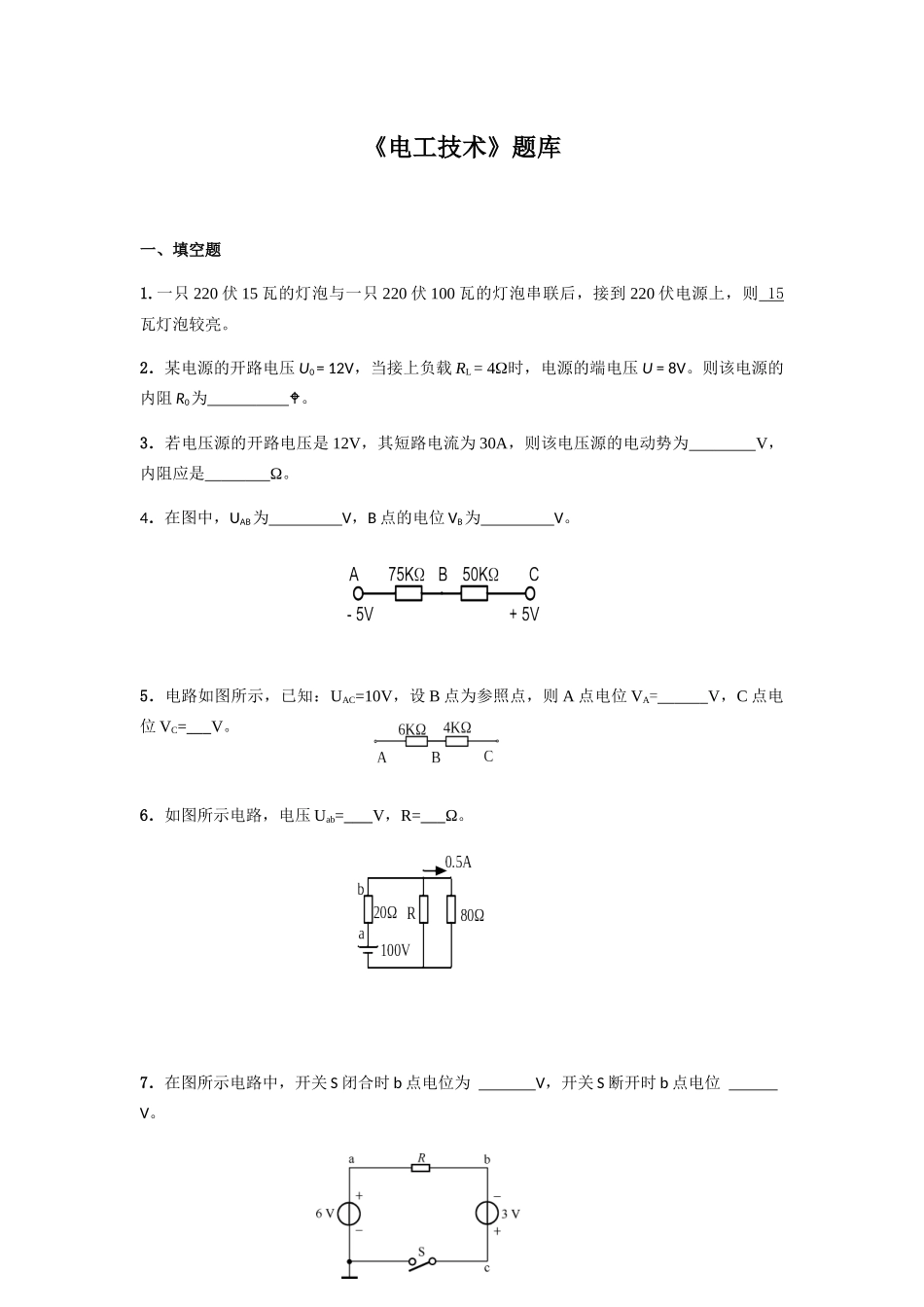

《电工技术》题库一、填空题1.一只 220 伏 15 瓦的灯泡与一只 220 伏 100 瓦的灯泡串联后，接到 220 伏电源上，则 15 瓦灯泡较亮。2．某电源的开路电压 U0 = 12V，当接上负载 RL = 4时，电源的端电压 U = 8V。则该电源的内阻 R0为 。3．若电压源的开路电压是 12V，其短路电流为 30A，则该电压源的电动势为 V，内阻应是 Ω。4．在图中，UAB为 V，B 点的电位 VB为 V。 5．电路如图所示，已知：UAC=10V，设 B 点为参照点，则 A 点电位 VA= V，C 点电位 VC= V。6．如图所示电路，电压 Uab= V，R= Ω。7．在图所示电路中，开关 S 闭合时 b 点电位为 V，开关 S 断开时 b 点电位 V。 8．如图(a)所示电压源，其等效的电流源(图(b))中，IS= A，R0= Ω。 (a) (b)9．某电路具有 n 个结点、b 条支路，不含电流源。若用支路电流法求各支路电流，需列出 个 KCL 方程， 个 KVL 方程。10. 应用叠加定理分析计算电路时，所谓电路中只有一种电源单独作用，就是假设将其他电源均除去，将各个理想电压源 ，各个理想电流源 。11．某正弦交流电流，频率为 50 赫，最大值为 20 安，初相位为，此正弦交流电的瞬时值体现式为 ，相量式为 。 12．一阻抗 Z=4-j3Ω 接于 220V 交流电源上，这是 性电路，电流 I= A，电流 于电压，相位差是 。13．已知 u = 220sin( t + 53)V，i = 50sin( t37) A，则电压与电流的相位差是 ，阐明电压 （超前或滞后）电流。14．某一正弦交流电路中，已知功率因数 cosφ＝0.8 , 视在功率 S = 5 kVA，则有功功率 P 为________ KW，无功功率 Q 为________ Kvar。 15．在正弦交流电路中，确定一种正弦量的三要素是 ， ， 。+-20V5Ω ISR016. 某正弦交流电路的电压u=220√2sin(314 t+60∘)V，电流i=8√2sin(314t+30∘)A，则该电路性质为 （填电感性或电容性），电压与电流的相位差是 。17．三角形连接的三相电源，线电压与相电压 ，当负载对称时，线电流是相电流的 倍，并且在相位上 。18. 在对称三相电路中有一星形负载，已知线电压U A¿B=380∠80∘.V，线电流相量I A¿=8∠20∘.A，则此负载的功率因数为 ，其消耗的有功功率为 W。19．星型联结的三相电源，线电压的大小是相电压的 倍，且两者的相位关系为 。20．磁性材料的磁性能有磁饱和性、 和 。21. 变压器的功率损耗包括铁心中的 、 ，绕...
