施工方案-给排水安装施工方案VIP专享

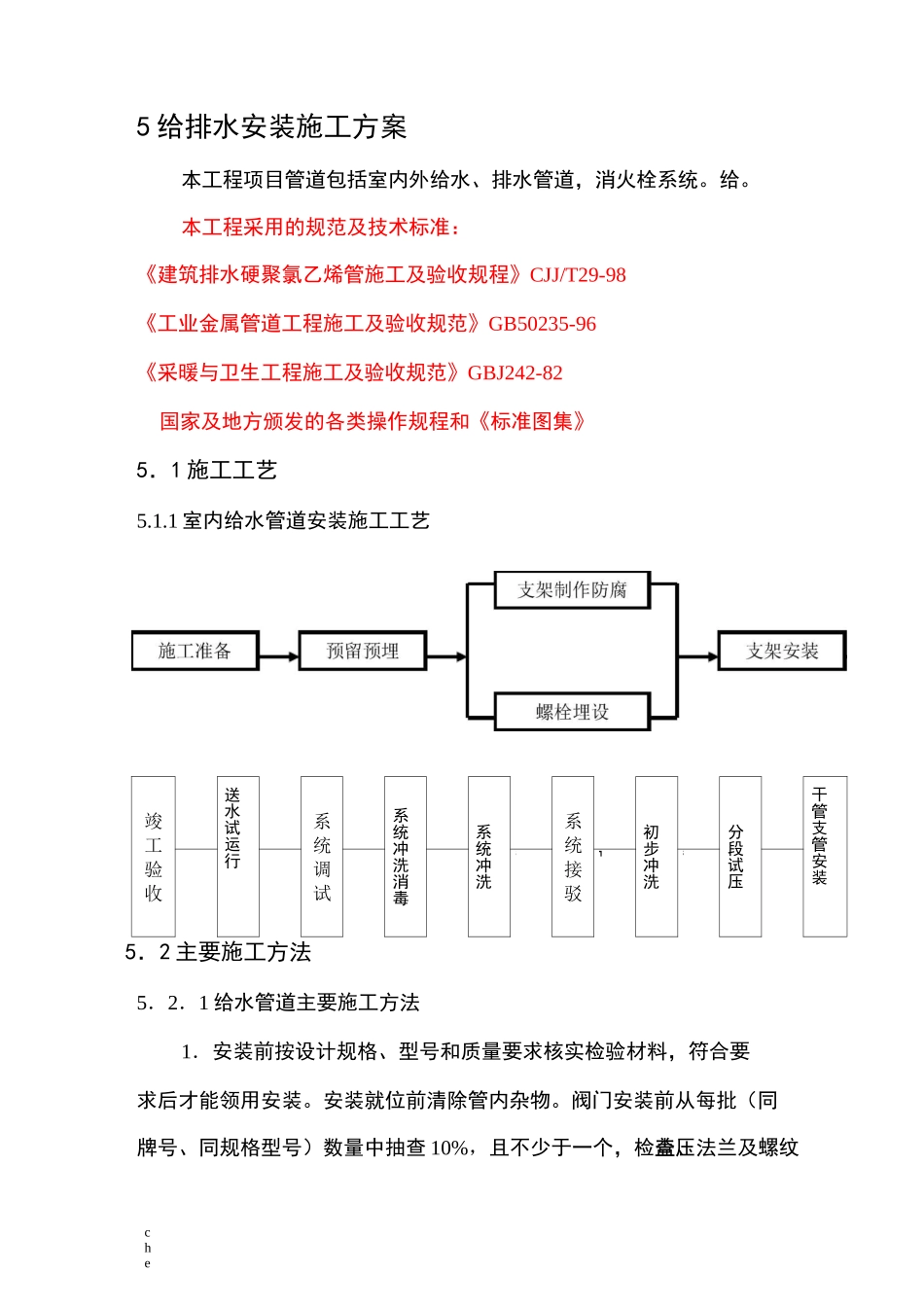

che5 给排水安装施工方案本工程项目管道包括室内外给水、排水管道，消火栓系统。给。本工程采用的规范及技术标准：《建筑排水硬聚氯乙烯管施工及验收规程》CJJ/T29-98《工业金属管道工程施工及验收规范》GB50235-96《采暖与卫生工程施工及验收规范》GBJ242-82国家及地方颁发的各类操作规程和《标准图集》5．1 施工工艺5.1.1 室内给水管道安装施工工艺竣工验收-送水试运行系统调试系统冲洗消毒-系统冲洗系统接驳初步冲洗-分段试压干管支管安装rrFr5．2 主要施工方法5．2．1 给水管道主要施工方法1．安装前按设计规格、型号和质量要求核实检验材料，符合要求后才能领用安装。安装就位前清除管内杂物。阀门安装前从每批（同牌号、同规格型号）数量中抽查 10%，且不少于一个，检查压盖、法兰及螺纹che是否完整无损。如有破损应提前通知厂家调换，为施工创造条件及时间。2．根据施工图确定管道的安装位置，并确定支吊架的安装位置和形式预制支吊架，安装顺序先大管、主管、后支管和阀件等。3．由土建给出标准标高和坐标位置，按确定的管道位置放线，并画出支吊架位置，安装支吊架。支吊架安装前先刷一遍防锈漆。4．本工程给水钢塑管其系统作法如下：（1）给水钢塑管的安装，除去离转弯及分支50〜100mm 处加设支架外，还应遵循下表：管径 DN(mm)202532405063主管（mm）8009001000130016001800横管（mm）600700800100012001400（2）给水管道穿越墙、板时设置套管，并在套管内用软性防火、防水填料填实，对卫生间内的钢套管，钢套管下端与楼板平，上端高出地坪 5cm，在套管与给水管壁间的间隙内用防水油膏嵌实。5．2．2 室内排水管安装方法1.排水管室内采用 UPVC 管，其排水横管安装间距表如下:管径5075100支、吊架间距（mm）0.60.81注：支架安装设位置距地1.5〜1.8m 髙，2 个以上均匀称安装。2.排水立管安装支架如下表：层高（mm）<4.0>4.0每根立管每层安装支架数（个）123.每层 UPVC 管均应设置伸缩节，紧接支管与立管交汇的下部。che4．排水立管底部应设置防冲激变形加强支架。5. 排水管安装前将管内杂物清理干净，安装好后应将各管口堵严密，以防杂物漏入堵塞和日后排水不畅通。6. 暗设或埋入地下的排水管在隐蔽前做灌水试验和通球试验。灌水高度不低于该层地面高度，满水 15 分钟后，再灌满延续 5 分钟液面不下降为合格。5.2.3室内给排水管与电缆及电缆管线的距离遵循如下原则：走向类别与电缆的距离（mm）与电线管的距离（mm）...
