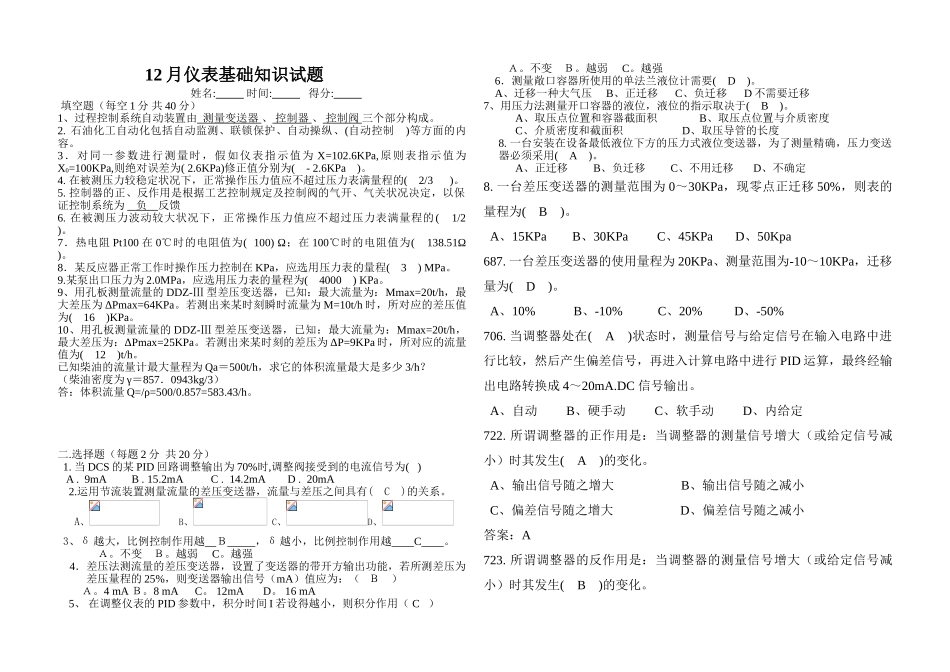

12 月仪表基础知识试题姓名: 时间: 得分: 填空题（每空 1 分 共 40 分）1、过程控制系统自动装置由 测量变送器 、 控制器 、 控制阀 三个部分构成。2. 石油化工自动化包括自动监测、联锁保护、自动操纵、(自动控制 )等方面的内容。3．对同一参数进行测量时，假如仪表指示值为 X=102.6KPa,原则表指示值为X0=100KPa,则绝对误差为( 2.6KPa)修正值分别为( - 2.6KPa )。4. 在被测压力较稳定状况下，正常操作压力值应不超过压力表满量程的( 2/3 )。5. 控制器的正、反作用是根据工艺控制规定及控制阀的气开、气关状况决定，以保证控制系统为 负 反馈6. 在被测压力波动较大状况下，正常操作压力值应不超过压力表满量程的( 1/2 )。7．热电阻 Pt100 在 0℃时的电阻值为( 100) Ω；在 100℃时的电阻值为( 138.51Ω )。8．某反应器正常工作时操作压力控制在 KPa，应选用压力表的量程( 3 ) MPa。9.某泵出口压力为 2.0MPa，应选用压力表的量程为( 4000 ) KPa。9、用孔板测量流量的 DDZ-Ⅲ 型差压变送器，已知：最大流量为：Mmax=20t/h，最大差压为 ΔPmax=64KPa。若测出来某时刻瞬时流量为 M=10t/h 时，所对应的差压值为( 16 )KPa。10、用孔板测量流量的 DDZ-Ⅲ 型差压变送器，已知：最大流量为：Mmax=20t/h，最大差压为：ΔPmax=25KPa。若测出来某时刻的差压为 ΔP=9KPa 时，所对应的流量值为( 12 )t/h。已知柴油的流量计最大量程为 Qa＝500t/h，求它的体积流量最大是多少 3/h？（柴油密度为 γ＝857．0943kg/3）答：体积流量 Q=/ρ=500/0.857=583.43/h。二.选择题（每题 2 分 共 20 分） 1. 当 DCS 的某 PID 回路调整输出为 70%时,调整阀接受到的电流信号为( ) A . 9mA B . 15.2mA C . 14.2mA D . 20mA2.运用节流装置测量流量的差压变送器，流量与差压之间具有( C )的关系。 A、 B、 C、D、 3、δ 越大，比例控制作用越 Ｂ ，δ 越小，比例控制作用越 C 。Ａ。不变 Ｂ。越弱 C。越强 4．差压法测流量的差压变送器，设置了变送器的带开方输出功能，若所测差压为差压量程的 25%，则变送器输出信号（mA）值应为：（ Ｂ ）Ａ。4 mA Ｂ。8 mA C。 12mA D。 16 mA 5、 在调整仪表的 PID 参数中，积分时间 I 若设得越小，则积分作用（ C ）Ａ。不变 Ｂ。越弱 C。越强 6．测量敞口容器所使用的单法兰液位计需要( D )。 A、迁移一种...
