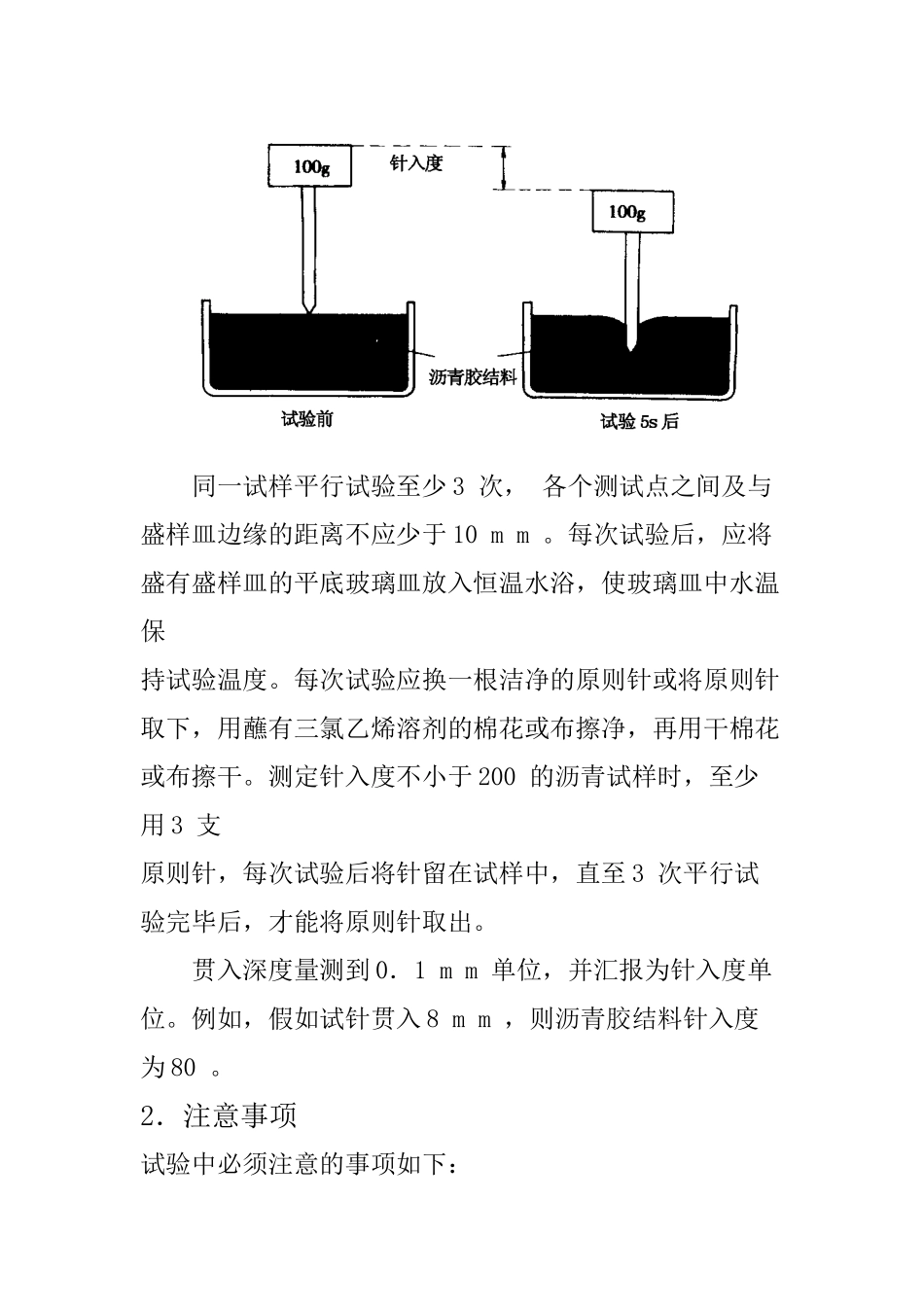

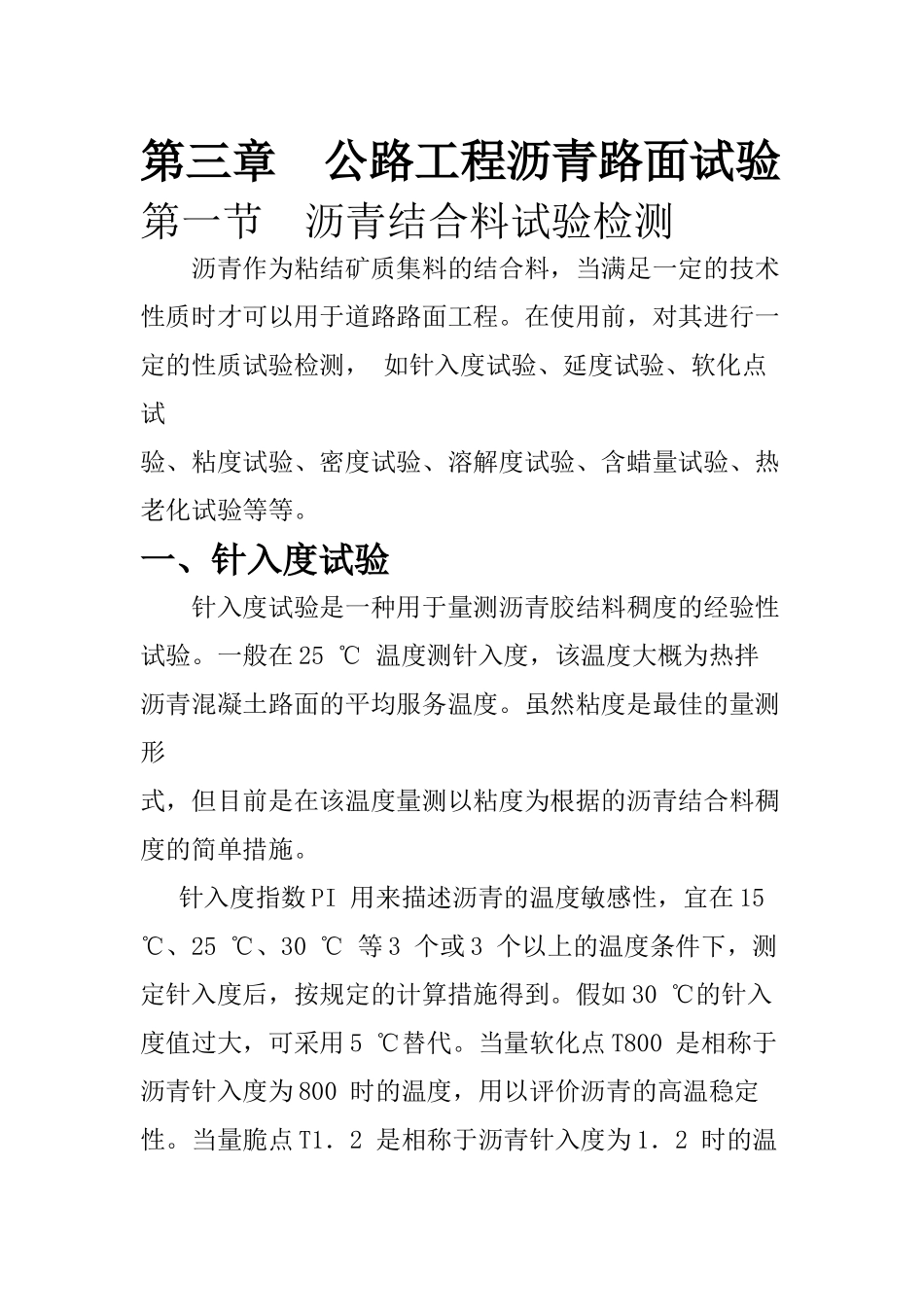

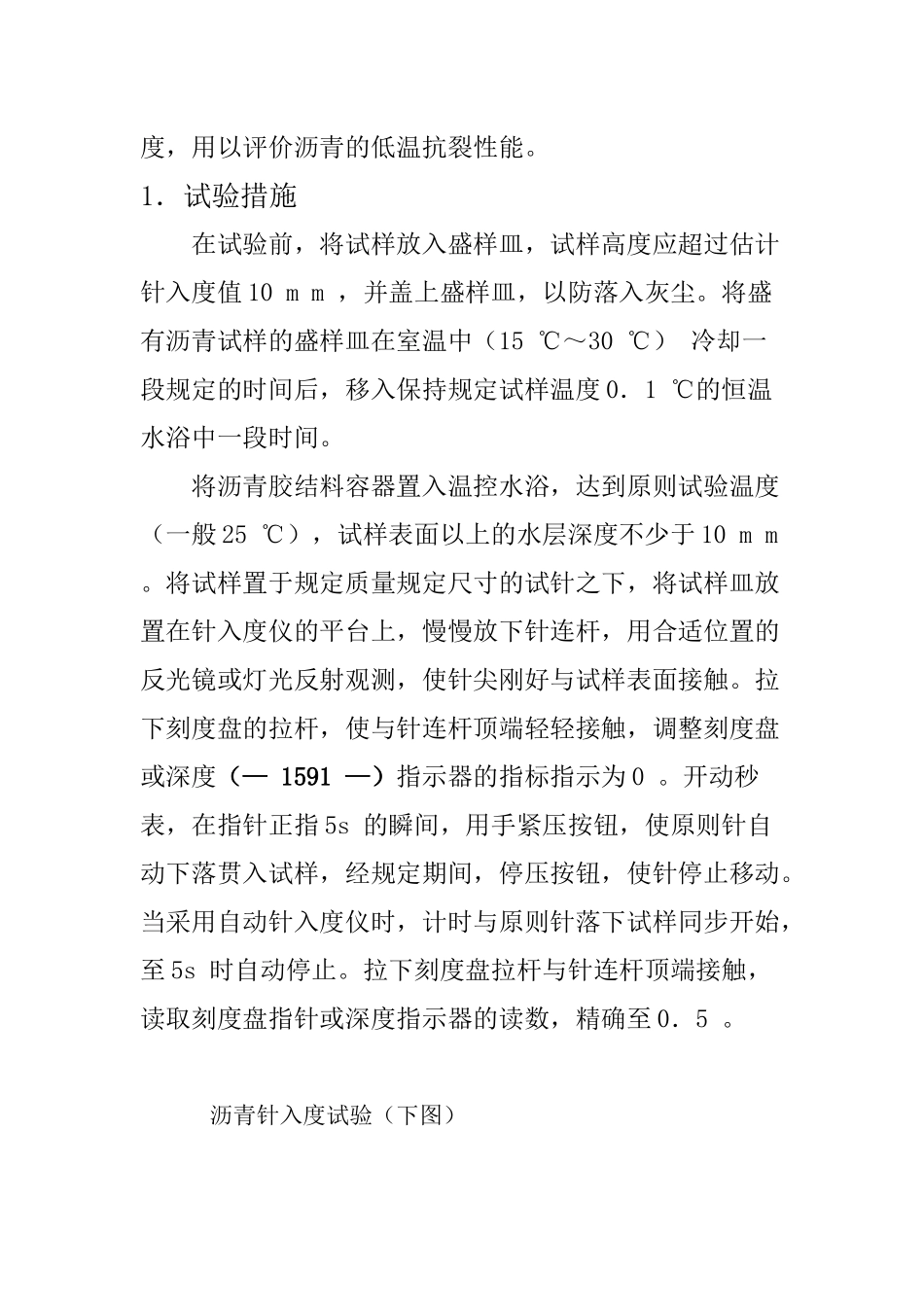

第三章 公路工程沥青路面试验第一节 沥青结合料试验检测沥青作为粘结矿质集料的结合料，当满足一定的技术性质时才可以用于道路路面工程。在使用前，对其进行一定的性质试验检测， 如针入度试验、延度试验、软化点试验、粘度试验、密度试验、溶解度试验、含蜡量试验、热老化试验等等。一、针入度试验针入度试验是一种用于量测沥青胶结料稠度的经验性试验。一般在 25 ℃ 温度测针入度，该温度大概为热拌沥青混凝土路面的平均服务温度。虽然粘度是最佳的量测形式，但目前是在该温度量测以粘度为根据的沥青结合料稠度的简单措施。针入度指数 PI 用来描述沥青的温度敏感性，宜在 15 ℃、25 ℃、30 ℃ 等 3 个或 3 个以上的温度条件下，测定针入度后，按规定的计算措施得到。假如 30 ℃的针入度值过大，可采用 5 ℃替代。当量软化点 T800 是相称于沥青针入度为 800 时的温度，用以评价沥青的高温稳定性。当量脆点 T1．2 是相称于沥青针入度为 1．2 时的温度，用以评价沥青的低温抗裂性能。1．试验措施在试验前，将试样放入盛样皿，试样高度应超过估计针入度值 10 m m ，并盖上盛样皿，以防落入灰尘。将盛有沥青试样的盛样皿在室温中（15 ℃～30 ℃） 冷却一段规定的时间后，移入保持规定试样温度 0．1 ℃的恒温水浴中一段时间。将沥青胶结料容器置入温控水浴，达到原则试验温度（一般 25 ℃），试样表面以上的水层深度不少于 10 m m 。将试样置于规定质量规定尺寸的试针之下，将试样皿放置在针入度仪的平台上，慢慢放下针连杆，用合适位置的反光镜或灯光反射观测，使针尖刚好与试样表面接触。拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调整刻度盘或深度（— 1591 —）指示器的指标指示为 0 。开动秒表，在指针正指 5s 的瞬间，用手紧压按钮，使原则针自动下落贯入试样，经规定期间，停压按钮，使针停止移动。当采用自动针入度仪时，计时与原则针落下试样同步开始，至 5s 时自动停止。拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或深度指示器的读数，精确至 0．5 。沥青针入度试验（下图）同一试样平行试验至少 3 次， 各个测试点之间及与盛样皿边缘的距离不应少于 10 m m 。每次试验后，应将盛有盛样皿的平底玻璃皿放入恒温水浴，使玻璃皿中水温保持试验温度。每次试验应换一根洁净的原则针或将原则针取下，用蘸有三氯乙烯溶剂的棉花或布擦净，再用干棉花或布擦干。测定针入度不小...
