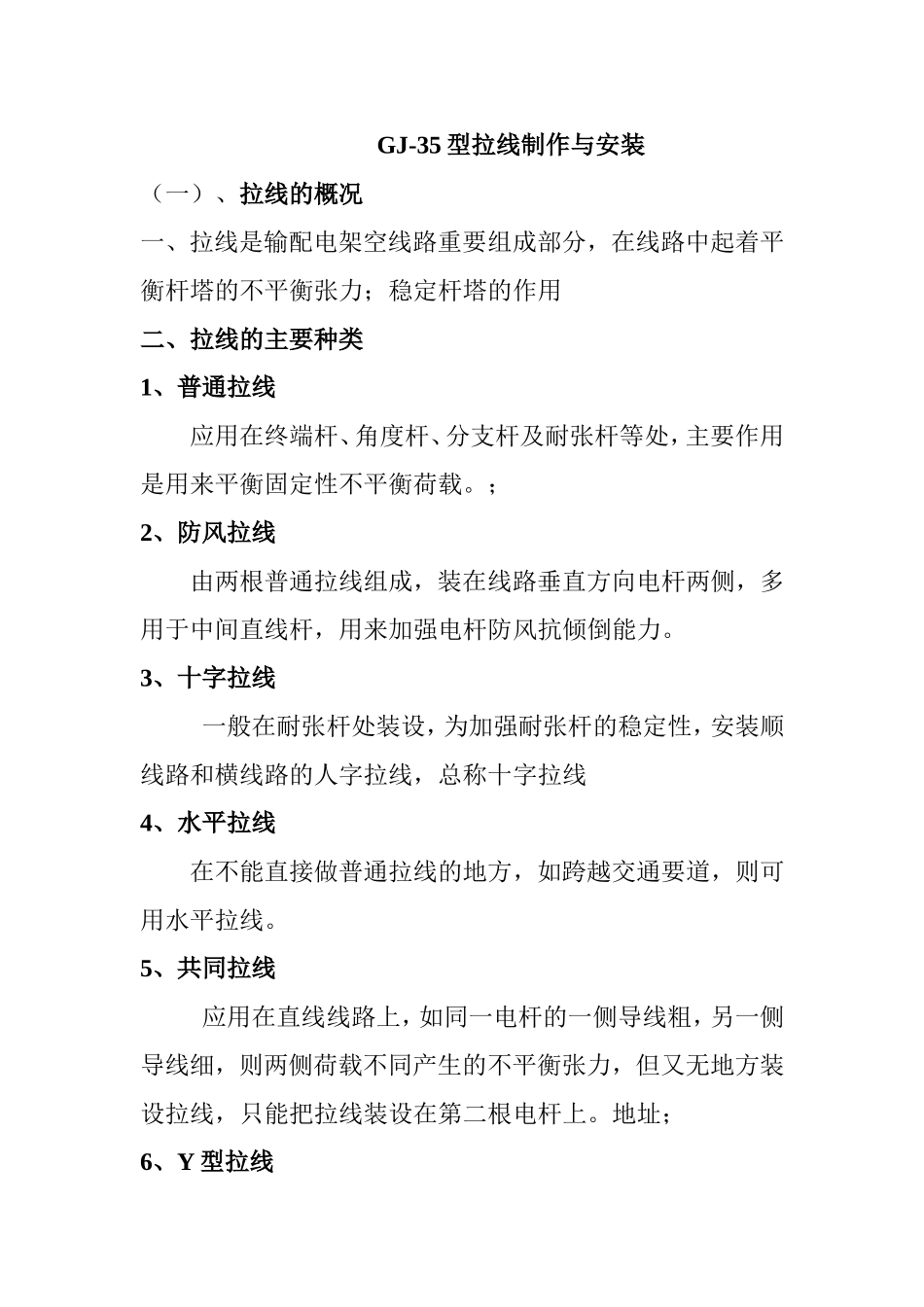

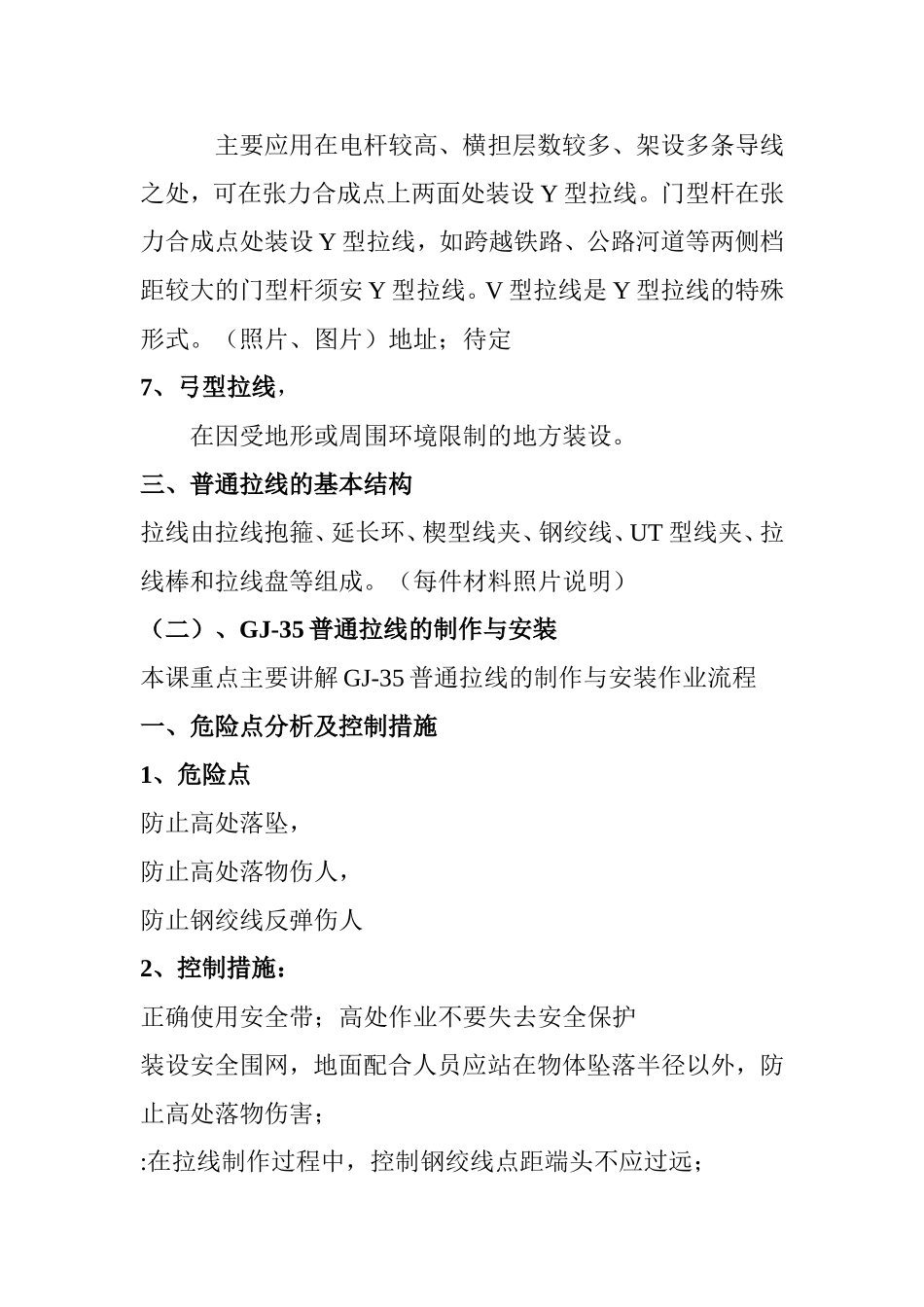

GJ-35型拉线制作与安装（一）、拉线的概况一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用二、拉线的主要种类1、普通拉线应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。；2、防风拉线由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。3、十字拉线一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线4、水平拉线在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。5、共同拉线应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。地址；6、Y型拉线主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。门型杆在张力合成点处装设Y型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。V型拉线是Y型拉线的特殊形式。（照片、图片）地址；待定7、弓型拉线，在因受地形或周围环境限制的地方装设。三、普通拉线的基本结构拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。（每件材料照片说明）（二）、GJ-35普通拉线的制作与安装本课重点主要讲解GJ-35普通拉线的制作与安装作业流程一、危险点分析及控制措施1、危险点防止高处落坠，防止高处落物伤人，防止钢绞线反弹伤人2、控制措施：正确使用安全带；高处作业不要失去安全保护装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；:在拉线制作过程中，控制钢绞线点距端头不应过远；二、拉线制作与安装的有技术和工艺要要求1、拉线棒外露地面部分的长度应为500～700mm。2、安装前丝扣上应涂润滑剂；3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢；5.）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧。三、作业前的准备1、着装正确佩戴安全帽，着劳动保护工装，穿工作胶鞋。2、工具的选用及检查1）工具包完好，背带结实；2）平口钳绝缘手柄完好，转动灵活，钳口无缺损；3）画印笔完好，墨迹清昕；4）钢卷尺无缺损刻度清昕5）木锤手柄与锤之间接合是否紧密，锤面是否平整；6）断线钳转轴是否灵活，钳口无缺损；7）紧线器有无试验合格证，制动器是否良好，钢丝绳是否完好；8）铁夹头有无试验合格证，是否灵活可靠，选择型号正确（25-50mm2）9）踩板（脚扣）试验周期是否符合要求，金属钩、木料有无任何裂纹及可目测到的变形，绳索有无刮伤，发霉断股等破损现象，各连接部位是否扎紧，牢固。脚扣，试验周期是否符合要求，金属母材及焊缝无任何裂纹及可目测到的变形，橡胶防滑块（套）完好，无破损，皮带完好，无霉变，小爪连接牢固，活动灵活，防脱螺丝齐备。10）保险带，试验周期是否符合要求，组件完整，、无短缺、无伤残破损，安全带的腰带、围杆带无脆裂、金属配件无裂纹、焊无缺陷、无严重锈蚀，挂钩的钩舌咬口平整不错位，保险装置完整可靠铆钉无明显错位，平面平整。11）吊绳，长度适合，无发霉断股。3、材料选用及检查1）镀锌铁丝12＃表面镀锌层应良好，无锈蚀，取铁丝长度1.2mm米左右，顺铁丝的自然弯曲方向绕成直径为80-100mm小圈，圈之间要紧密，2圈；2）封头铁丝22＃，无锈蚀；3）GJ－35钢绞线表面镀锌层应良好，绞线的股数、直径、镀锌层等，不得有断股、松股、硬弯及锈蚀等缺陷；4）楔型线夹、UT型线夹及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象；螺杆与螺母的配合应良好。5）防锈漆、润滑剂四、制作上把画印1）钢绞线从楔型线夹小口套入，将钢绞线要弯曲部分效直，在钢绞线上量出420㎜左右，并画印标记。弯制2）右手拉住钢绞线头，左脚踩住主线，左手控制钢绞线弯曲部位进行弯曲，弯曲后半径应略大于线夹舌板大头弯曲半径，画...
