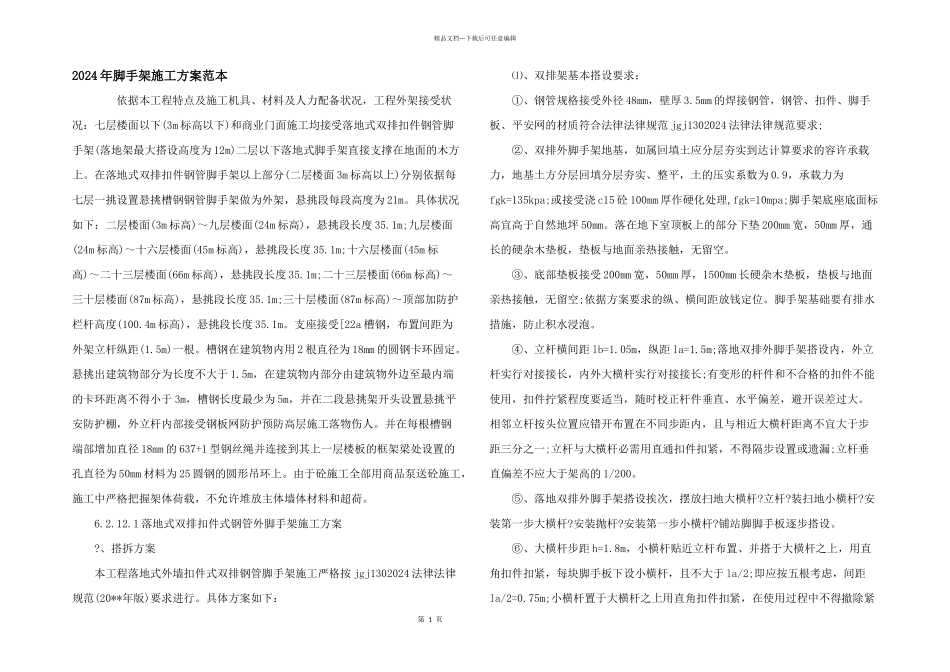

第 1 页精品文档---下载后可任意编辑2024 年脚手架施工方案范本 依据本工程特点及施工机具、材料及人力配备状况，工程外架接受状况：七层楼面以下(3m 标高以下)和商业门面施工均接受落地式双排扣件钢管脚手架(落地架最大搭设高度为 12m)二层以下落地式脚手架直接支撑在地面的木方上。在落地式双排扣件钢管脚手架以上部分(二层楼面 3m 标高以上)分别依据每七层一挑设置悬挑槽钢钢管脚手架做为外架，悬挑段每段高度为 21m。具体状况如下：二层楼面(3m 标高)～九层楼面(24m 标高)，悬挑段长度 35.1m;九层楼面(24m 标高)～十六层楼面(45m 标高)，悬挑段长度 35.1m;十六层楼面(45m 标高)～二十三层楼面(66m 标高)，悬挑段长度 35.1m;二十三层楼面(66m 标高)～三十层楼面(87m 标高)，悬挑段长度 35.1m;三十层楼面(87m 标高)～顶部加防护栏杆高度(100.4m 标高)，悬挑段长度 35.1m。支座接受[22a 槽钢，布置间距为外架立杆纵距(1.5m)一根。槽钢在建筑物内用 2 根直径为 18mm 的圆钢卡环固定。悬挑出建筑物部分为长度不大于 1.5m，在建筑物内部分由建筑物外边至最内端的卡环距离不得小于 3m，槽钢长度最少为 5m，并在二段悬挑架开头设置悬挑平安防护棚，外立杆内部接受钢板网防护预防高层施工落物伤人。并在每根槽钢端部增加直径 18mm 的 637+1 型钢丝绳并连接到其上一层楼板的框架梁处设置的孔直径为 50mm 材料为 25 圆钢的圆形吊环上。由于砼施工全部用商品泵送砼施工，施工中严格把握架体荷载，不允许堆放主体墙体材料和超荷。 6.2.12.1 落地式双排扣件式钢管外脚手架施工方案 ?、搭拆方案 本工程落地式外墙扣件式双排钢管脚手架施工严格按 jgj1302024 法律法律规范(20**年版)要求进行。具体方案如下： ⑴、双排架基本搭设要求： ①、钢管规格接受外径 48mm，壁厚 3.5mm 的焊接钢管，钢管、扣件、脚手板、平安网的材质符合法律法律规范 jgj1302024 法律法律规范要求; ②、双排外脚手架地基，如属回填土应分层夯实到达计算要求的容许承载力，地基土方分层回填分层夯实、整平，土的压实系数为 0.9，承载力为fgk=135kpa;或接受浇 c15 砼 100mm 厚作硬化处理,fgk=10mpa;脚手架底座底面标高宜高于自然地坪 50mm。落在地下室顶板上的部分下垫 200mm 宽，50mm 厚，通长的硬杂木垫板，垫板与地面亲热接触，无留空。 ③、底部垫板接受 200mm 宽，50mm 厚，1500mm 长硬杂木垫板，垫板与地面亲...
