第五章交变电流单元测试VIP免费

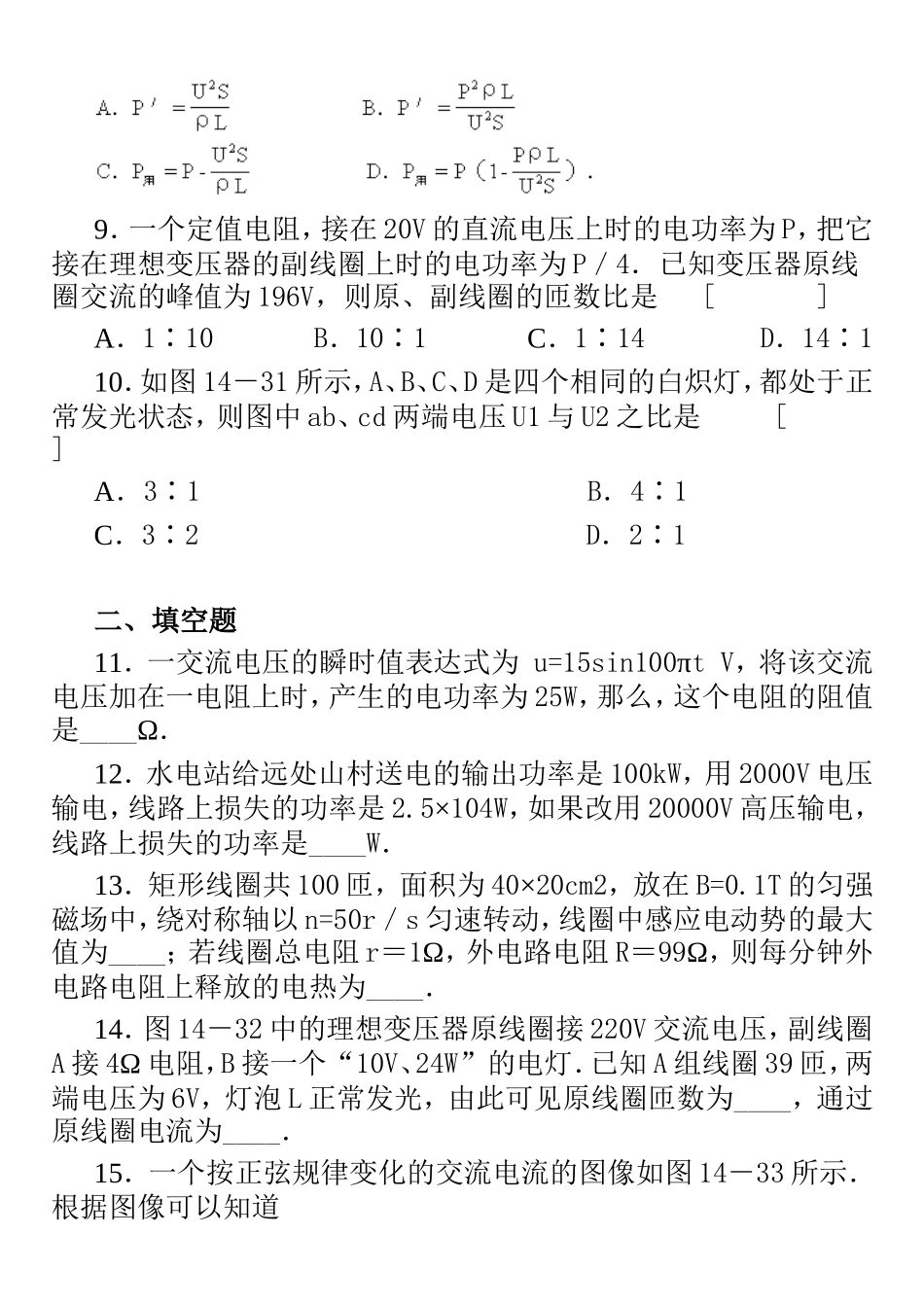

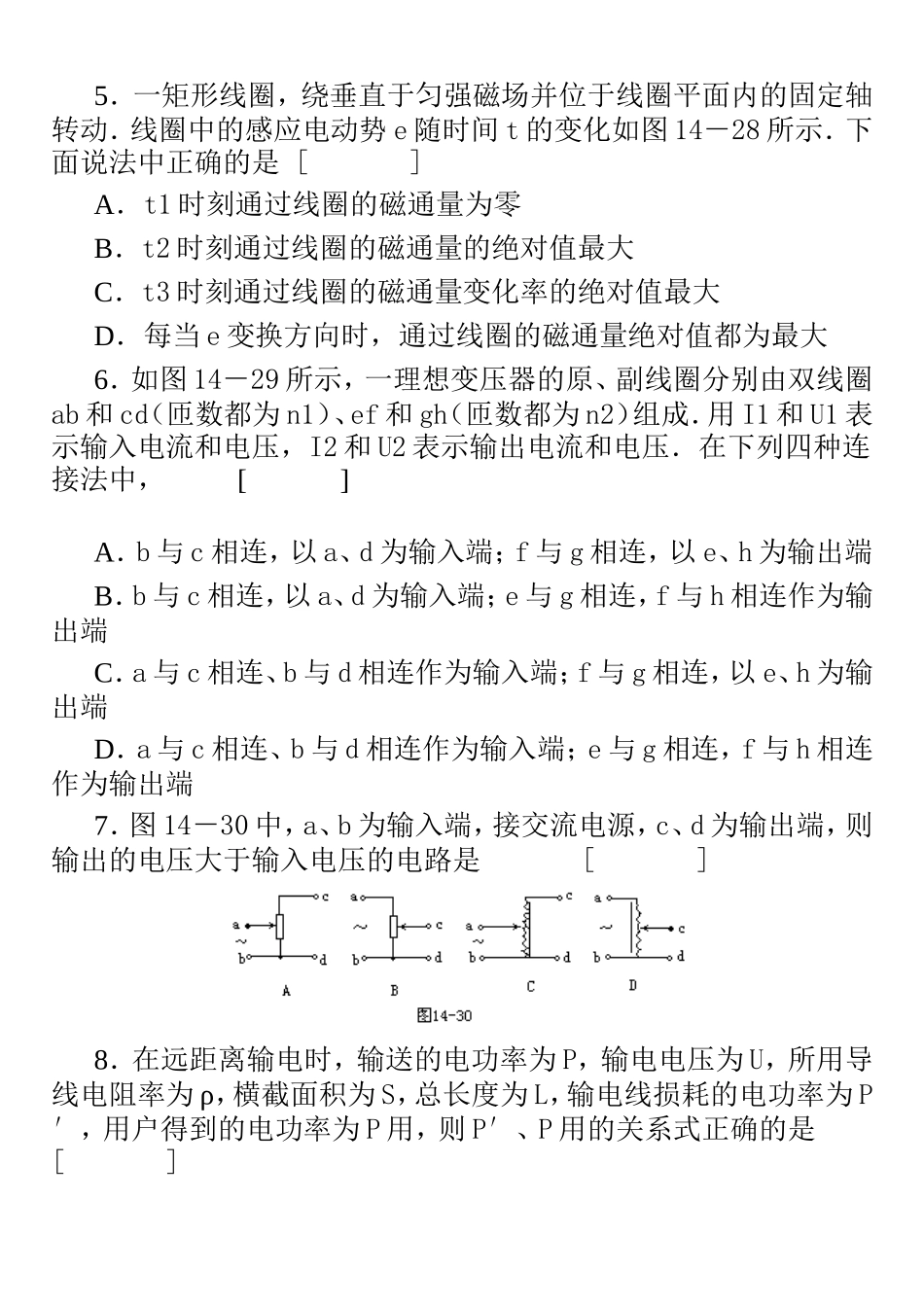

第五章交变电流单元测试一、选择题1．交流发电机在工作时的电动势e=0sinωt，若将其电枢的转速提高1倍，其他条件不变，则其电动势变为[]2．如图14－25电路中，已知交流电源电压u=200sin100πtV，电阻R=100Ω．则电流表和电压表的示数分别为[]A．1.41A，200VB．1.41A，141VC．2A，200VD．2A，141V3．如图14－26所示为一理想变压器，S为单刀双掷开关．P是滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则[]A．保持U1及P的位置不变，S由a合到b时，I1将增大B．保持P的位置及U1不变，S由b合到a时R消耗的功率减小C．保持U1不变，S合在a处，使P上滑，I1将增大D．保持P的位置不变，S合在a处，若U1增大，I1将增大4．一矩形线圈，绕与匀强磁场垂直的中心轴OO′按顺时针方向旋转．引出线的两端与互相绝缘的半圆铜环连接，两个半圆环分别与固定电刷A、B滑动接触，电刷间接有电阻R，如图14－27所示，在线圈转动过程中，通过R的电流[]A．大小和方向都不断变化B．大小和方向都不变C．大小不断变化，方向从A→R→BD．大小不断变化，方向从B→R→A5．一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动．线圈中的感应电动势e随时间t的变化如图14－28所示．下面说法中正确的是[]A．t1时刻通过线圈的磁通量为零B．t2时刻通过线圈的磁通量的绝对值最大C．t3时刻通过线圈的磁通量变化率的绝对值最大D．每当e变换方向时，通过线圈的磁通量绝对值都为最大6．如图14－29所示，一理想变压器的原、副线圈分别由双线圈ab和cd（匝数都为n1）、ef和gh（匝数都为n2）组成．用I1和U1表示输入电流和电压，I2和U2表示输出电流和电压．在下列四种连接法中，[]A．b与c相连，以a、d为输入端；f与g相连，以e、h为输出端B．b与c相连，以a、d为输入端；e与g相连，f与h相连作为输出端C．a与c相连、b与d相连作为输入端；f与g相连，以e、h为输出端D．a与c相连、b与d相连作为输入端；e与g相连，f与h相连作为输出端7．图14－30中，a、b为输入端，接交流电源，c、d为输出端，则输出的电压大于输入电压的电路是[]8．在远距离输电时，输送的电功率为P，输电电压为U，所用导线电阻率为ρ，横截面积为S，总长度为L，输电线损耗的电功率为P′，用户得到的电功率为P用，则P′、P用的关系式正确的是[]9．一个定值电阻，接在20V的直流电压上时的电功率为P，把它接在理想变压器的副线圈上时的电功率为P／4．已知变压器原线圈交流的峰值为196V，则原、副线圈的匝数比是[]A．1∶10B．10∶1C．1∶14D．14∶110．如图14－31所示，A、B、C、D是四个相同的白炽灯，都处于正常发光状态，则图中ab、cd两端电压U1与U2之比是[]A．3∶1B．4∶1C．3∶2D．2∶1二、填空题11．一交流电压的瞬时值表达式为u=15sin100πtV，将该交流电压加在一电阻上时，产生的电功率为25W，那么，这个电阻的阻值是____Ω．12．水电站给远处山村送电的输出功率是100kW，用2000V电压输电，线路上损失的功率是2.5×104W，如果改用20000V高压输电，线路上损失的功率是____W．13．矩形线圈共100匝，面积为40×20cm2，放在B=0.1T的匀强磁场中，绕对称轴以n=50r／s匀速转动，线圈中感应电动势的最大值为____；若线圈总电阻r＝1Ω，外电路电阻R＝99Ω，则每分钟外电路电阻上释放的电热为____．14．图14－32中的理想变压器原线圈接220V交流电压，副线圈A接4Ω电阻，B接一个“10V、24W”的电灯．已知A组线圈39匝，两端电压为6V，灯泡L正常发光，由此可见原线圈匝数为____，通过原线圈电流为____．15．一个按正弦规律变化的交流电流的图像如图14－33所示．根据图像可以知道（1）该交流电流的频率是____．（2）该交流电流的有效值是____．（3）该交流电流的瞬时值表示式____．（4）当t=____T（周期），该电流的大小与其有效值相等．16．远距离送电的输电线一定时，如果以原来电压的10倍输送同样功率的电能时，输电线上损耗的电功率为原来的____．三、问答题17．旋转电枢式发电机的电枢线圈正常运转时，产生的电动势瞬时值表达式是e=311sin314tV．如果电枢线圈的转速比原来增快了1／5，这时电动势的有效值为多大？频率变为多少？写出这时的电动势瞬...
