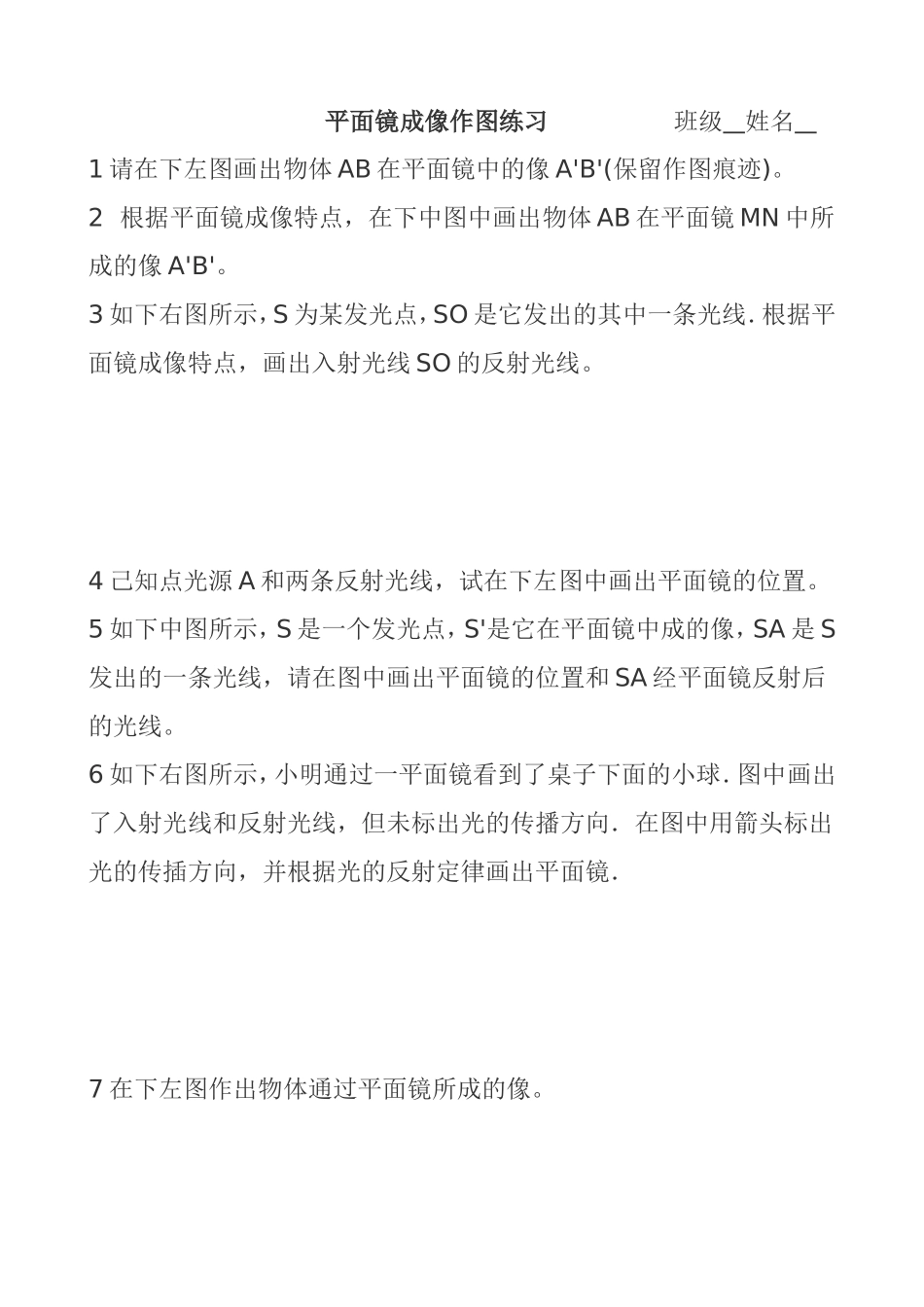

平面镜成像作图练习班级姓名1请在下左图画出物体AB在平面镜中的像A'B'(保留作图痕迹)。2根据平面镜成像特点，在下中图中画出物体AB在平面镜MN中所成的像A'B'。3如下右图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。4己知点光源A和两条反射光线，试在下左图中画出平面镜的位置。5如下中图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。6如下右图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．7在下左图作出物体通过平面镜所成的像。8如下下图所示，S是一个发光点S'是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和SA经平面镜反射后的光线。9如下右图所示为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的8点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。法一：利用反射定律做图：画出法线得1分．画出反射线并标出B点再得1分。法二：利用成像特点(物像对称)做图：画出物体的像(对称点)得1分，画出反射光线得1分。10根据平面镜成像的特点，作出物体AB在平面镜中所成的像．11如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．12如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。13如图(甲)所示，S是点光源，S'是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。14如下中图所示，在平面镜右方有一发光点S，OB、O'B'。分别是S发出的两条光线经平面镜后的反射光线，作出发光点S的位置(要求保留必要的辅助线)。15利用光的反射定律作出点光源S的成像光路图16、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线17．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：；乙：。AB甲：乙：18、如下左图所示，L为平面镜，A和B为点光源S发出的光经平面镜L反射线。试根据成像规律画出虚像S’和点光源S的位置。19在下中图中做出人看到球的光路图。20如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）21．如下左图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路.22如下中图所示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。23．如下右图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.24．如下左图,平面镜前有A、B两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A、B的像在同一直线上.25．如下右图,AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分挡住.
