BC6880开关机械特性测试仪

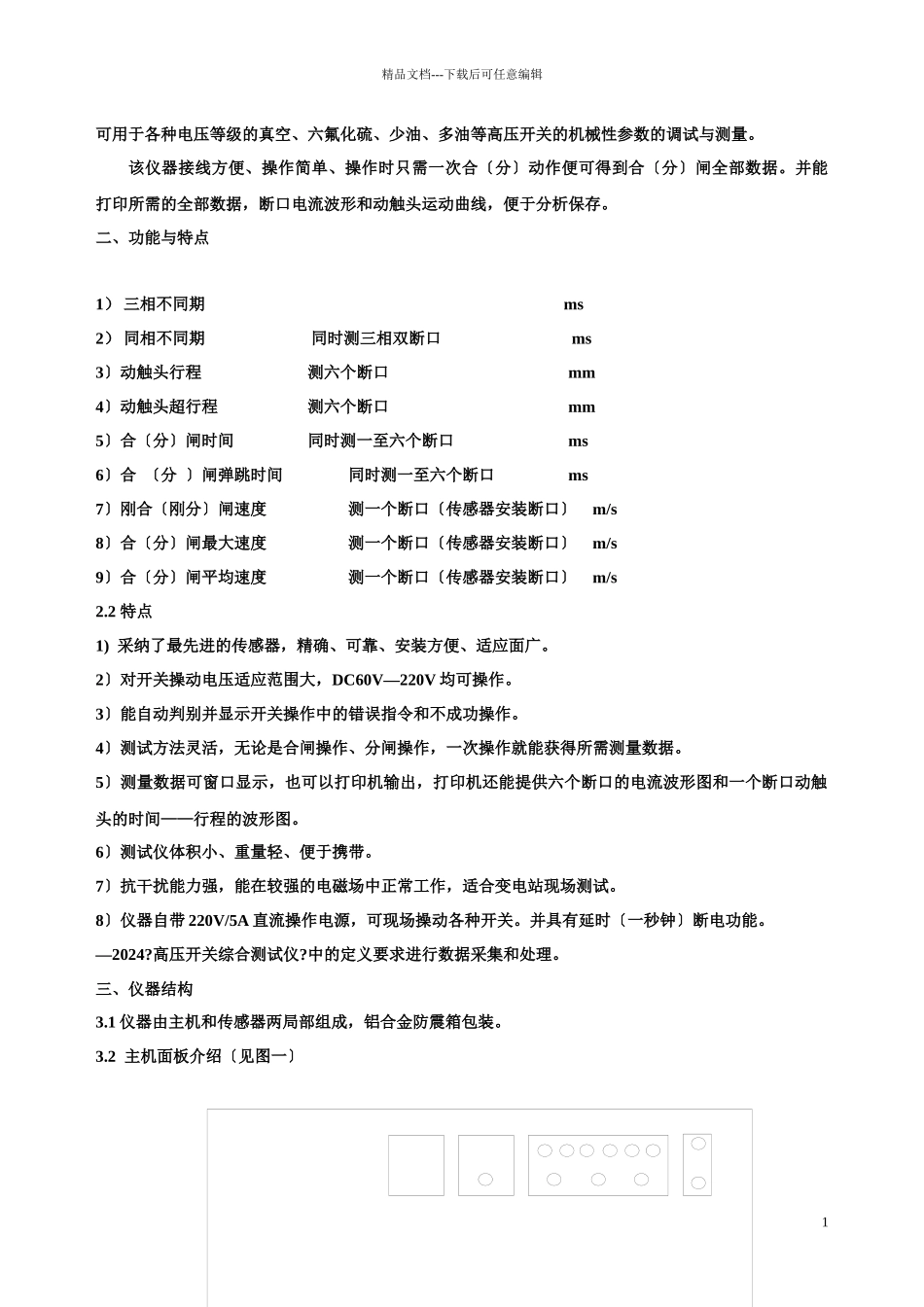

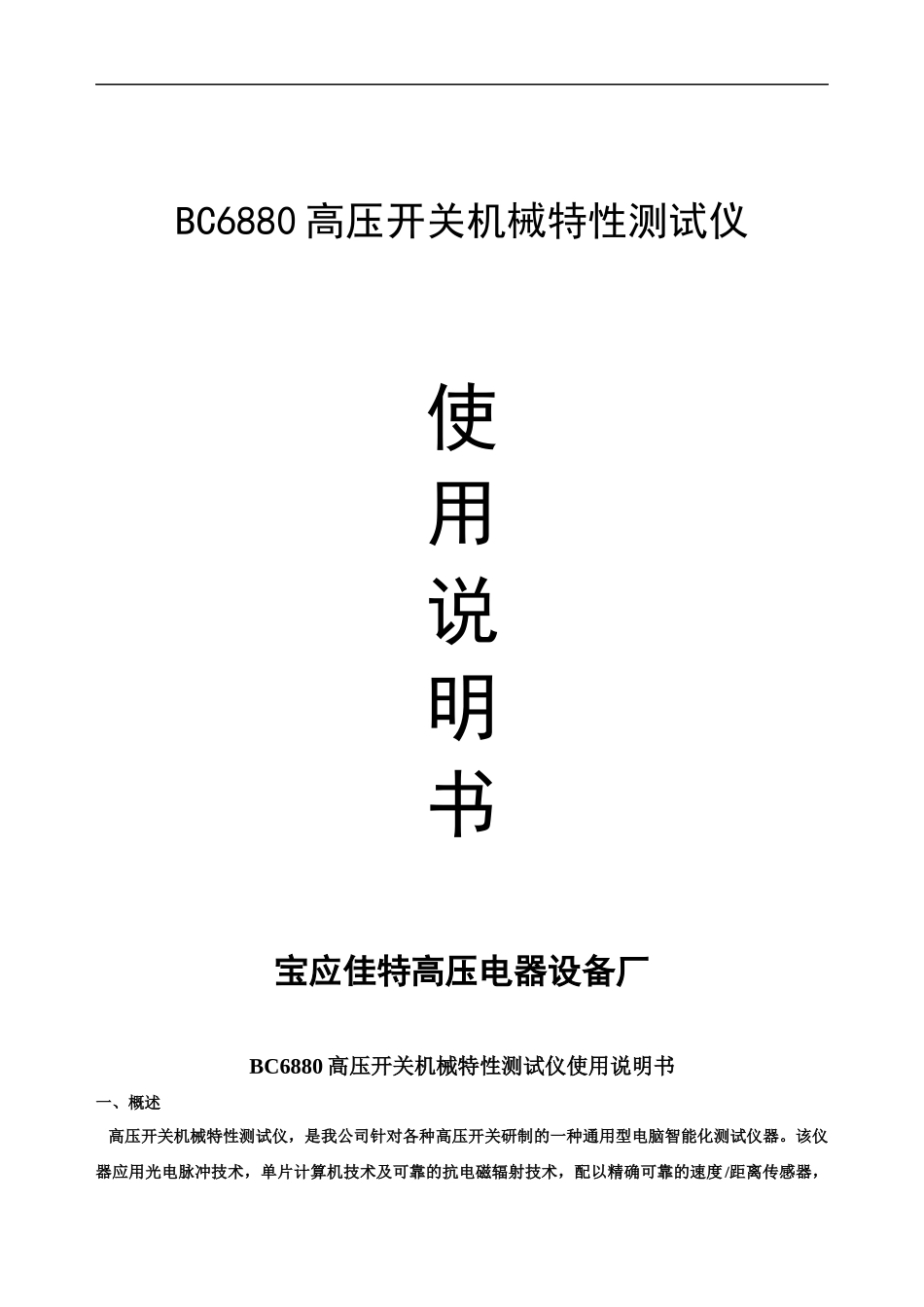

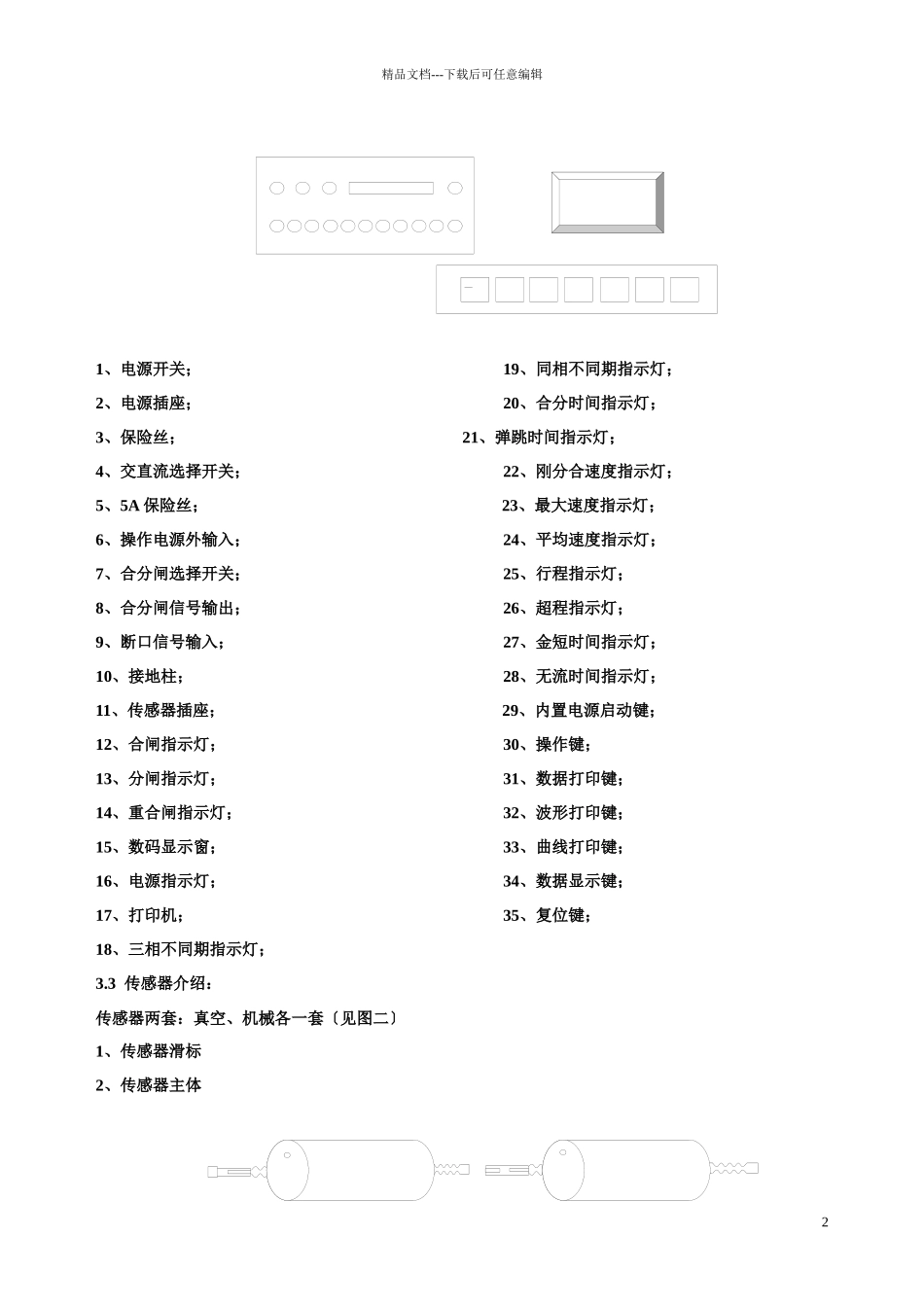

BC6880 高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂 BC6880 高压开关机械特性测试仪使用说明书一、概述 高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，精品文档---下载后可任意编辑可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。该仪器接线方便、操作简单、操作时只需一次合〔分〕动作便可得到合〔分〕闸全部数据。并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。二、功能与特点1） 三相不同期 ms 2） 同相不同期 同时测三相双断口 ms3〕动触头行程 测六个断口 mm4〕动触头超行程 测六个断口 mm5〕合〔分〕闸时间 同时测一至六个断口 ms6〕合 〔分 〕闸弹跳时间 同时测一至六个断口 ms7〕刚合〔刚分〕闸速度 测一个断口〔传感器安装断口〕 m/s8〕合〔分〕闸最大速度 测一个断口〔传感器安装断口〕 m/s9〕合〔分〕闸平均速度 测一个断口〔传感器安装断口〕 m/s2.2 特点1) 采纳了最先进的传感器，精确、可靠、安装方便、适应面广。2〕对开关操动电压适应范围大，DC60V—220V 均可操作。3〕能自动判别并显示开关操作中的错误指令和不成功操作。4〕测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。5〕测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。 6〕测试仪体积小、重量轻、便于携带。7〕抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。8〕仪器自带 220V/5A 直流操作电源，可现场操动各种开关。并具有延时〔一秒钟〕断电功能。—2024?高压开关综合测试仪?中的定义要求进行数据采集和处理。 三、仪器结构3.1 仪器由主机和传感器两局部组成，铝合金防震箱包装。3.2 主机面板介绍〔见图一〕 1精品文档---下载后可任意编辑1、电源开关； 19、同相不同期指示灯； 2、电源插座； 20、合分时间指示灯；3、保险丝； 21、弹跳时间指示灯；4、交直流选择开关； 22、刚分合速度指示灯； 5、5A 保险丝； 23、最大速度指示灯； 6、操作电源外输入； 24、平均速度指示灯；7、合分闸选择开关； 25、行程指示灯；8、合分闸信号输出； 26、超程指示灯；9、断口信号输入； 27、...
