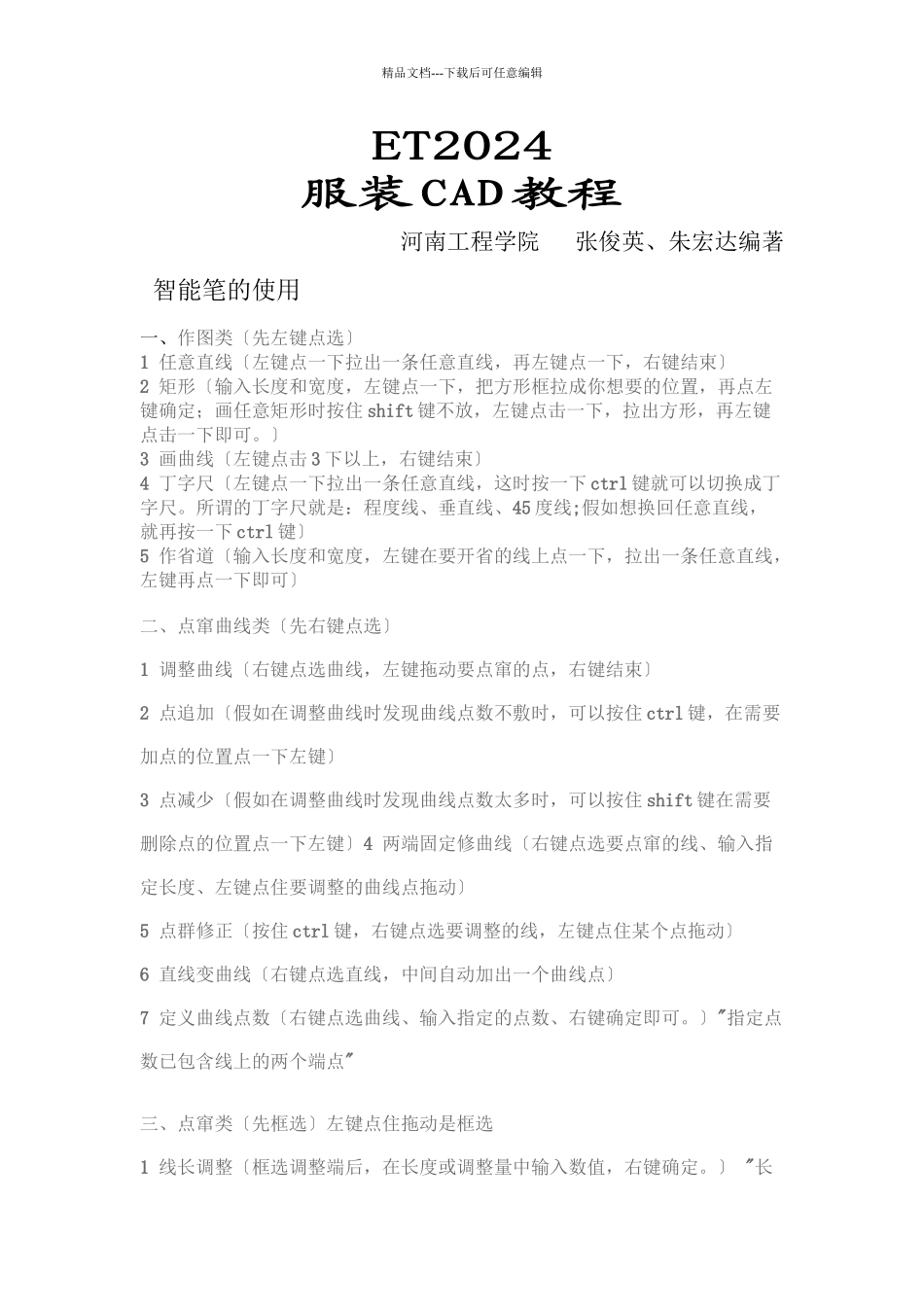

精品文档---下载后可任意编辑ET2024服装 CAD 教程河南工程学院 张俊英、朱宏达编著智能笔的使用一、作图类〔先左键点选〕1 任意直线〔左键点一下拉出一条任意直线，再左键点一下，右键结束〕2 矩形〔输入长度和宽度，左键点一下，把方形框拉成你想要的位置，再点左键确定；画任意矩形时按住 shift 键不放，左键点击一下，拉出方形，再左键点击一下即可。〕3 画曲线〔左键点击 3 下以上，右键结束〕4 丁字尺〔左键点一下拉出一条任意直线，这时按一下 ctrl 键就可以切换成丁字尺。所谓的丁字尺就是：程度线、垂直线、45 度线;假如想换回任意直线，就再按一下 ctrl 键〕5 作省道〔输入长度和宽度，左键在要开省的线上点一下，拉出一条任意直线，左键再点一下即可〕二、点窜曲线类〔先右键点选〕1 调整曲线〔右键点选曲线，左键拖动要点窜的点，右键结束〕2 点追加〔假如在调整曲线时发现曲线点数不敷时，可以按住 ctrl 键，在需要加点的位置点一下左键〕3 点减少〔假如在调整曲线时发现曲线点数太多时，可以按住 shift 键在需要删除点的位置点一下左键〕4 两端固定修曲线〔右键点选要点窜的线、输入指定长度、左键点住要调整的曲线点拖动〕5 点群修正〔按住 ctrl 键，右键点选要调整的线，左键点住某个点拖动〕6 直线变曲线〔右键点选直线，中间自动加出一个曲线点〕7 定义曲线点数〔右键点选曲线、输入指定的点数、右键确定即可。〕"指定点数已包含线上的两个端点" 三、点窜类〔先框选〕左键点住拖动是框选1 线长调整〔框选调整端后，在长度或调整量中输入数值，右键确定。〕 "长精品文档---下载后可任意编辑度"是指把整条线调整成需要的长度；"调整量" 是指把线段进行耽误或减短，减短需输入负的数值。2 单边修正〔框选调整端，左键点选修正后的新位置线，右键结束。〕注意：框选时不要超过线的中点。3 双边修正〔框选要修正的线，点选两条修正后的位置线，右键结束〕4 连接角〔框选需要构成角的两条线端，框选时也是不外线的中点，右键结束。〕5 删除〔框选要删除的要素，按 Delete 键删除或按住 ctrl 键点右键删除〕6 省折线〔框选需要做省折线的四条要素，右键指示倒向侧〕7 转省〔框选需要转省的一部份线，左键依次点选闭合前、闭合后、新省线，右键结束〕8 平行线〔框选参照要素，按住 shift 键点右键指示平行的标的目的。假如在长度输入数值，可做指定的平行距〕9 要素打断〔框选要打断的要...
