FPGA研发牛人心得总结(共58页)

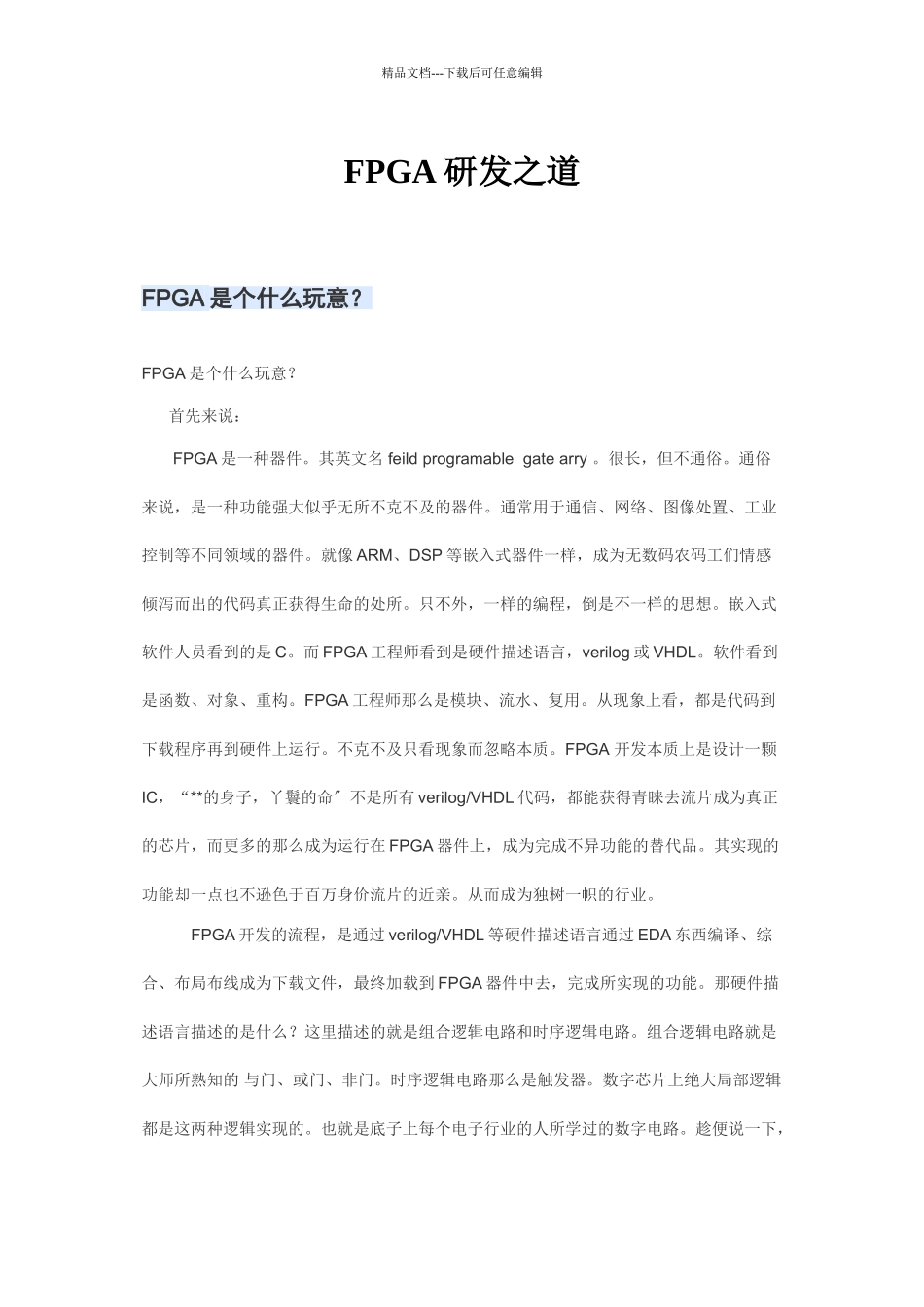

FPGA研发牛人心得总结(共58页)_第1页
1/42

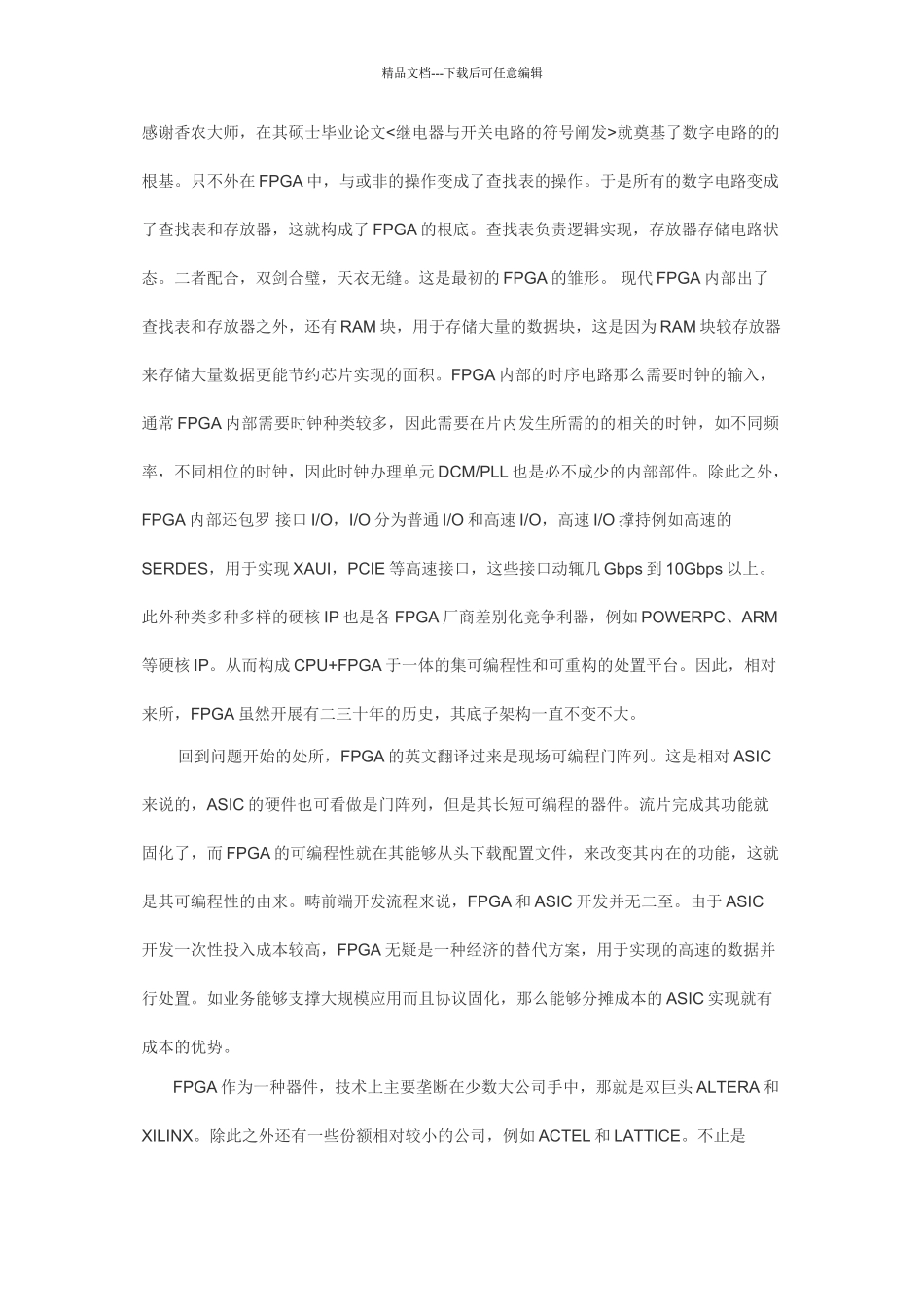

FPGA研发牛人心得总结(共58页)_第2页
2/42

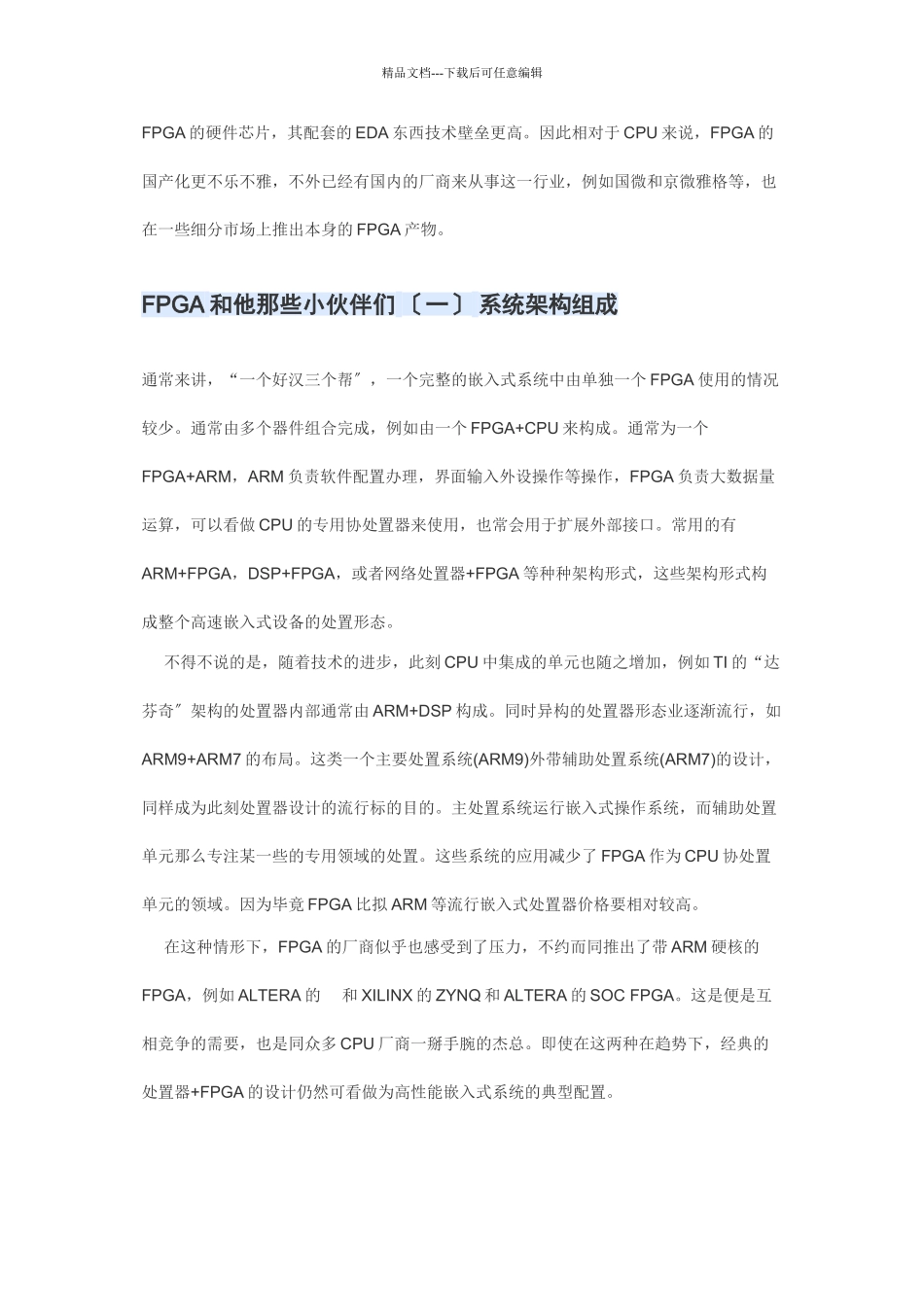

FPGA研发牛人心得总结(共58页)_第3页
3/42
精品文档---下载后可任意编辑FPGA 研发之道FPGA 是个什么玩意?FPGA 是个什么玩意? 首先来说: FPGA 是一种器件。其英文名 feild programable gate arry 。很长,但不通俗。通俗来说,是一种功能强大似乎无所不克不及的器件。通常用于通信、网络、图像处置、工业控制等不同领域的器件。就像 ARM、DSP 等嵌入式器件一样,成为无数码农码工们情感倾泻而出的代码真正获得生命的处所。只不外,一样的编程,倒是不一样的思想。嵌入式软件人员看到的是 C。而 FPGA 工程师看到是硬件描述语言,verilog 或 VHDL。软件看到是函数、对象、重构。FPGA 工程师那么是模块、流水、复用。从现象上看,都是代码到下载程序再到硬件上运行。不克不及只看现象而忽略本质。FPGA 开发本质上是设计一颗IC,“**的身子,丫鬟的命〞不是所有 verilog/VHDL 代码,都能获得青睐去流片成为真正的芯片,而更多的那么成为运行在 FPGA 器件上,成为完成不异功能的替代品。其实现的功能却一点也不逊色于百万身价流片的近亲。从而成为独树一帜的行业。 FPGA 开发的流程,是通过 verilog/VHDL 等硬件描述语言通过 EDA 东西编译、综合、布局布线成为下载文件,最终加载到 FPGA 器件中去,完成所实现的功能。那硬件描述语言描述的是什么?这里描述的就是组合逻辑电路和时序逻辑电路。组合逻辑电路就是大师所熟知的 与门、或门、非门。时序逻辑电路那么是触发器。数字芯片上绝大局部逻辑都是这两种逻辑实现的。也就是底子上每个电子行业的人所学过的数字电路。趁便说一下,精品文档---下载后可任意编辑感谢香农大师,在其硕士毕业论文<继电器与开关电路的符号阐发>就奠基了数字电路的的根基。只不外在 FPGA 中,与或非的操作变成了查找表的操作。于是所有的数字电路变成了查找表和存放器,这就构成了 FPGA 的根底。查找表负责逻辑实现,存放器存储电路状态。二者配合,双剑合璧,天衣无缝。这是最初的 FPGA 的雏形。 现代 FPGA 内部出了查找表和存放器之外,还有 RAM 块,用于存储大量的数据块,这是因为 RAM 块较存放器来存储大量数据更能节约芯片实现的面积。FPGA 内部的时序电路那么需要时钟的输入,通常 FPGA 内部需要时钟种类较多,因此需要在片内发生所需的的相关的时钟,如不同频率,不同相位的时钟,因此时钟办理单元 DCM/PLL 也是必不成少的内部部件。除此之外,FPGA 内部还包罗 接口 I/O,I/O 分为普通 I/O 和高速...
