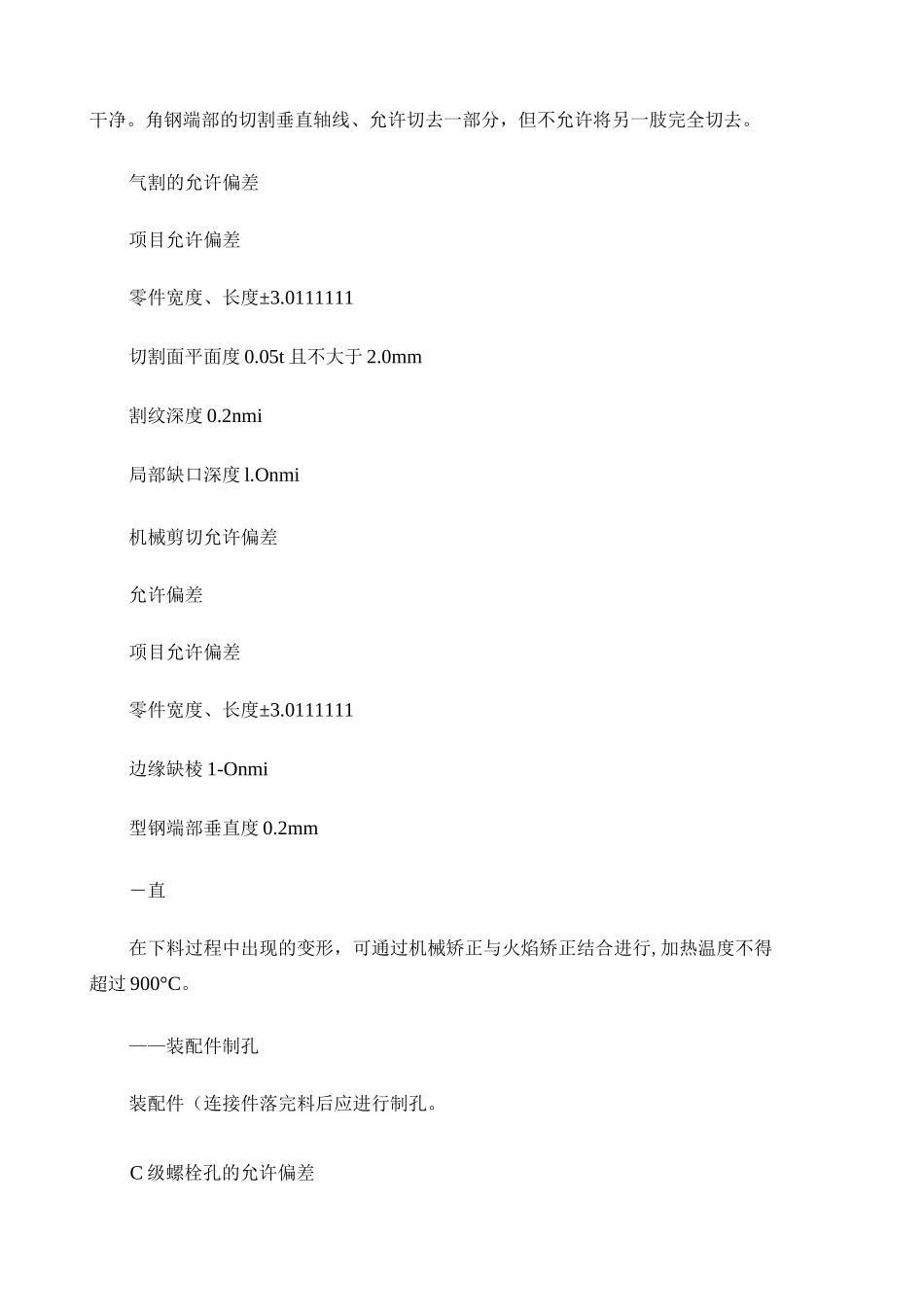

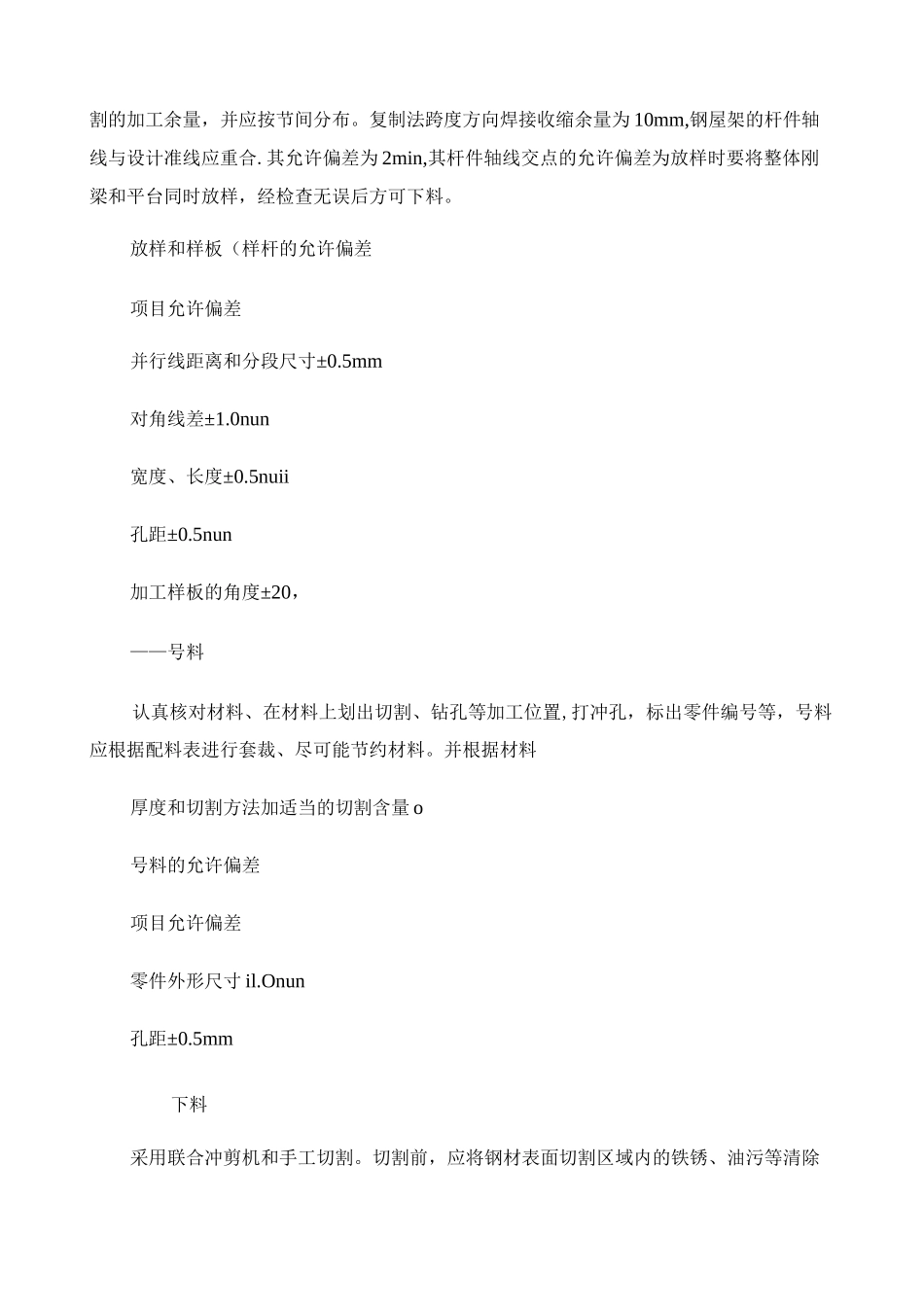

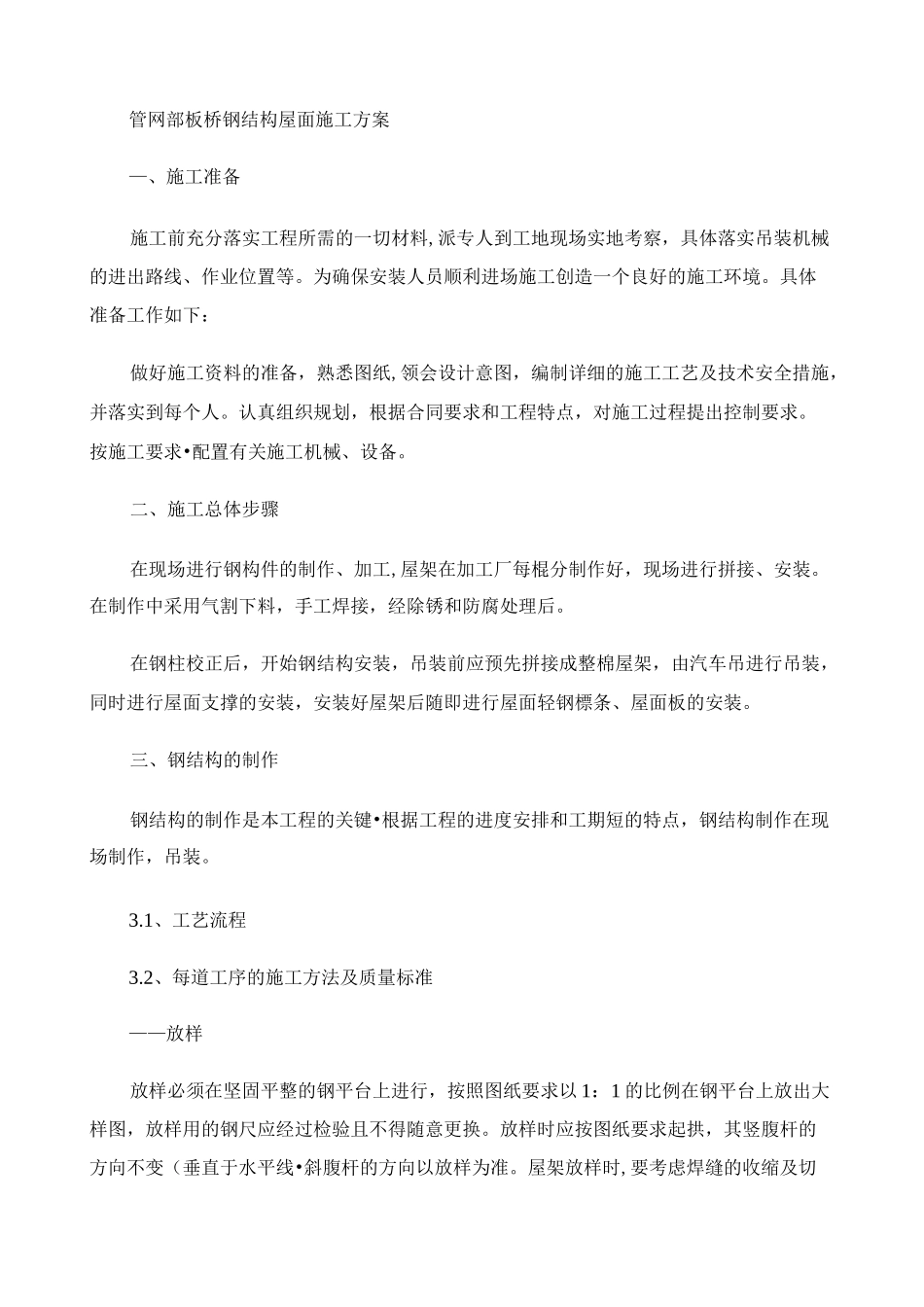

管网部板桥钢结构屋面施工方案—、施工准备施工前充分落实工程所需的一切材料,派专人到工地现场实地考察，具体落实吊装机械的进出路线、作业位置等。为确保安装人员顺利进场施工创造一个良好的施工环境。具体准备工作如下：做好施工资料的准备，熟悉图纸,领会设计意图，编制详细的施工工艺及技术安全措施，并落实到每个人。认真组织规划，根据合同要求和工程特点，对施工过程提出控制要求。按施工要求•配置有关施工机械、设备。二、施工总体步骤在现场进行钢构件的制作、加工,屋架在加工厂每棍分制作好，现场进行拼接、安装。在制作中采用气割下料，手工焊接，经除锈和防腐处理后。在钢柱校正后，开始钢结构安装，吊装前应预先拼接成整棉屋架，由汽车吊进行吊装，同时进行屋面支撑的安装，安装好屋架后随即进行屋面轻钢標条、屋面板的安装。三、钢结构的制作钢结构的制作是本工程的关键•根据工程的进度安排和工期短的特点，钢结构制作在现场制作，吊装。3.1、工艺流程3.2、每道工序的施工方法及质量标准——放样放样必须在坚固平整的钢平台上进行，按照图纸要求以 1：1 的比例在钢平台上放出大样图，放样用的钢尺应经过检验且不得随意更换。放样时应按图纸要求起拱，其竖腹杆的方向不变（垂直于水平线•斜腹杆的方向以放样为准。屋架放样时,要考虑焊缝的收缩及切割的加工余量，并应按节间分布。复制法跨度方向焊接收缩余量为 10mm,钢屋架的杆件轴线与设计准线应重合.其允许偏差为 2min,其杆件轴线交点的允许偏差为放样时要将整体刚梁和平台同时放样，经检查无误后方可下料。放样和样板（样杆的允许偏差项目允许偏差并行线距离和分段尺寸±0.5mm对角线差±1.0nun宽度、长度±0.5nuii孔距±0.5nun加工样板的角度±20，——号料认真核对材料、在材料上划出切割、钻孔等加工位置,打冲孔，标出零件编号等，号料应根据配料表进行套裁、尽可能节约材料。并根据材料厚度和切割方法加适当的切割含量 o号料的允许偏差项目允许偏差零件外形尺寸 il.Onun孔距±0.5mm下料采用联合冲剪机和手工切割。切割前，应将钢材表面切割区域内的铁锈、油污等清除干净。角钢端部的切割垂直轴线、允许切去一部分，但不允许将另一肢完全切去。气割的允许偏差项目允许偏差零件宽度、长度±3.0111111切割面平面度 0.05t 且不大于 2.0mm割纹深度 0.2nmi局部缺口深度 l.Onmi机械剪切允许偏差允许偏差项目允许偏差零件宽度、长度±3.0111111边缘缺棱 1-Onmi型钢端部垂...
