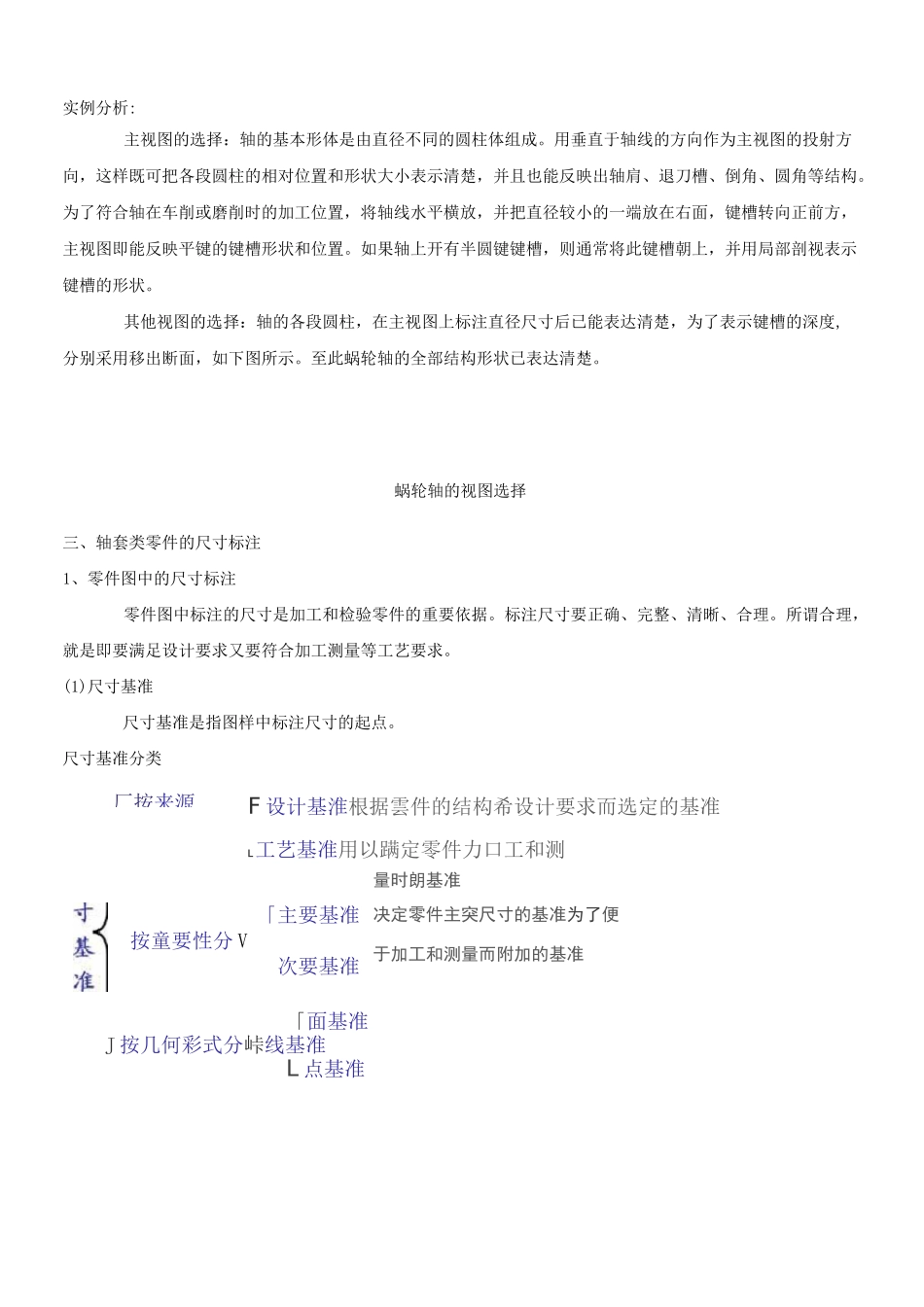

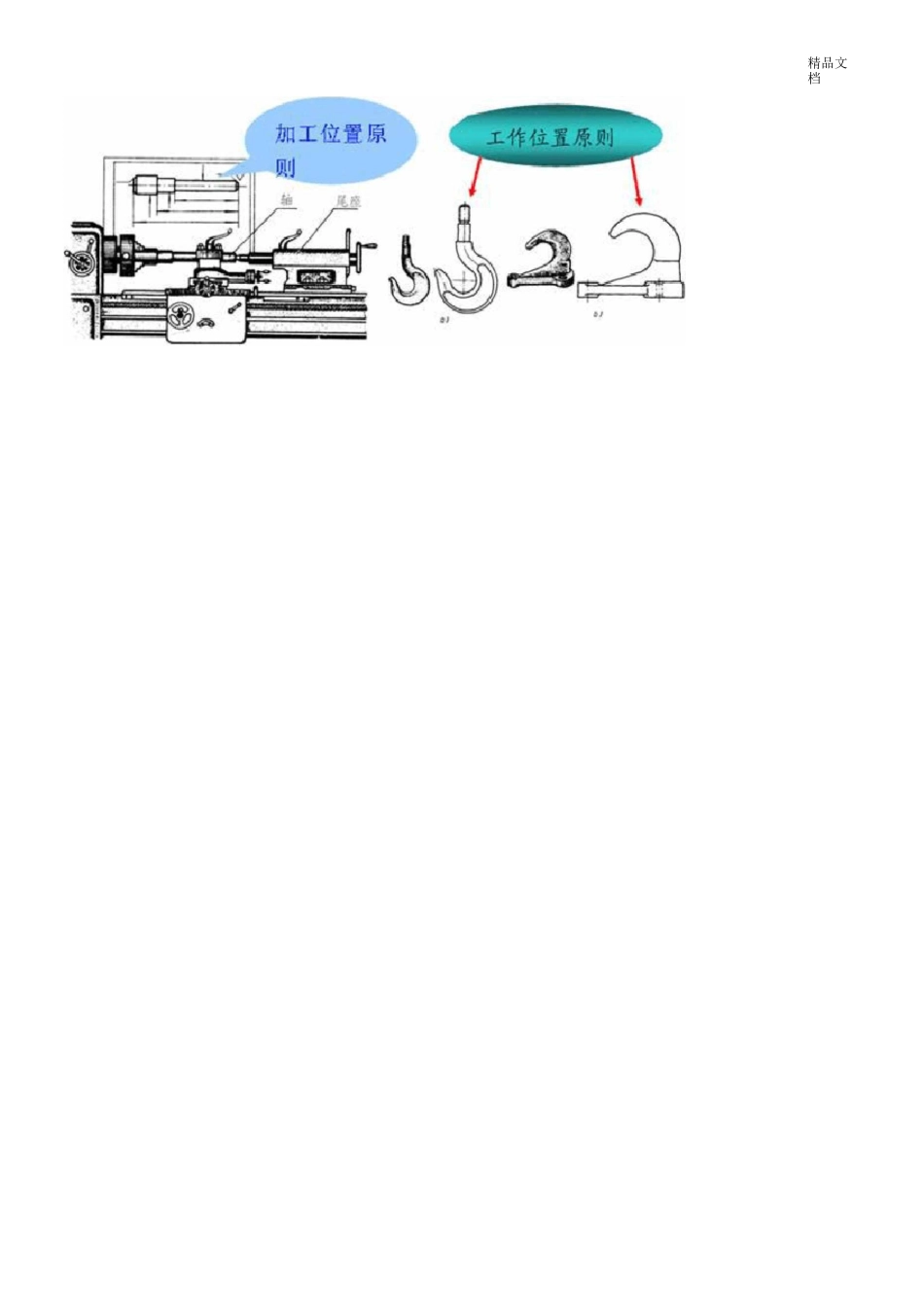

任务本任务主要完成轴套类零件的视图选择，尺寸合理标注及技术要求的正确标注，使其具备看画轴套类零件图的能力。轮轴套筒钻套一、轴套零件的结构特点轴套类零件结构形状比较简单，一般由大小不同的同轴回转体组成，具有轴向尺寸大于径向尺寸的特点。轴上直径不等所形成的台阶称为轴肩，可供安装在轴上的零件轴向定位用。轴类零件上常有倒角、倒圆、退刀槽、砂轮越程槽、挡圈槽、键槽、花键、螺纹、销孔、中心孔等结构。二、轴套类零件表达方法选择1、视图选择的一般原则(1) 主视图的选择① 表达形状特征原则主视图应能充分反映零件的结构形状②符合加工或工作位置原则在决定零件摆放位置时,应尽量令其符合零件的加工位置和(或)工作位置。精品文档厂按来源「主要基准按童要性分 V次要基准量时朗基准决定零件主突尺寸的基准为了便于加工和测量而附加的基准实例分析:主视图的选择：轴的基本形体是由直径不同的圆柱体组成。用垂直于轴线的方向作为主视图的投射方向，这样既可把各段圆柱的相对位置和形状大小表示清楚，并且也能反映出轴肩、退刀槽、倒角、圆角等结构。为了符合轴在车削或磨削时的加工位置，将轴线水平横放，并把直径较小的一端放在右面，键槽转向正前方，主视图即能反映平键的键槽形状和位置。如果轴上开有半圆键键槽，则通常将此键槽朝上，并用局部剖视表示键槽的形状。其他视图的选择：轴的各段圆柱，在主视图上标注直径尺寸后已能表达清楚，为了表示键槽的深度,分别采用移出断面，如下图所示。至此蜗轮轴的全部结构形状已表达清楚。蜗轮轴的视图选择三、轴套类零件的尺寸标注1、零件图中的尺寸标注零件图中标注的尺寸是加工和检验零件的重要依据。标注尺寸要正确、完整、清晰、合理。所谓合理，就是即要满足设计要求又要符合加工测量等工艺要求。(1)尺寸基准尺寸基准是指图样中标注尺寸的起点。尺寸基准分类F 设计基淮根据雲件的结构希设计要求而选定的基准L工艺基准用以蹒定零件力口工和测「面基准J 按几何彩式分峠线基准L 点基准精品文档链状式可保证各端尺寸的精度要求，但由于基准依次推移，使各端尺寸的位置误差受到影响。②坐标式：零件同一方向的几个尺寸由同一基准出发。坐标式能保证所注尺寸误差的精度要求，各段尺寸精度互不影响，不产生位置误差积累。③综合式：零件同方向尺寸标注既有链状式又有坐标式标注。■l■-综合式既能保证零件一些部位的尺寸精度，又能减少各部位的尺寸位置误差积累，在尺寸标注中应用最...
