排桩+锚索支护施工工艺

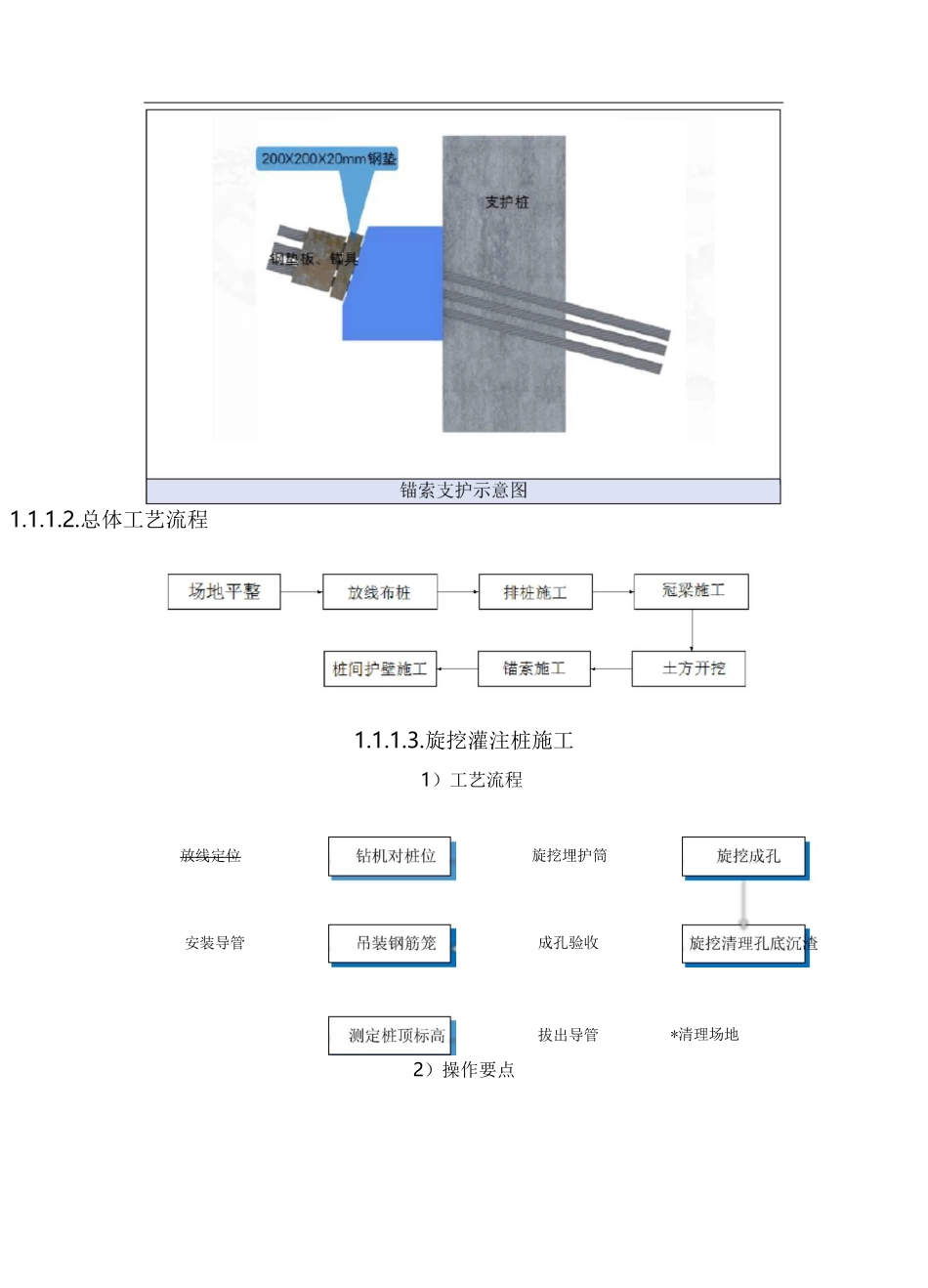

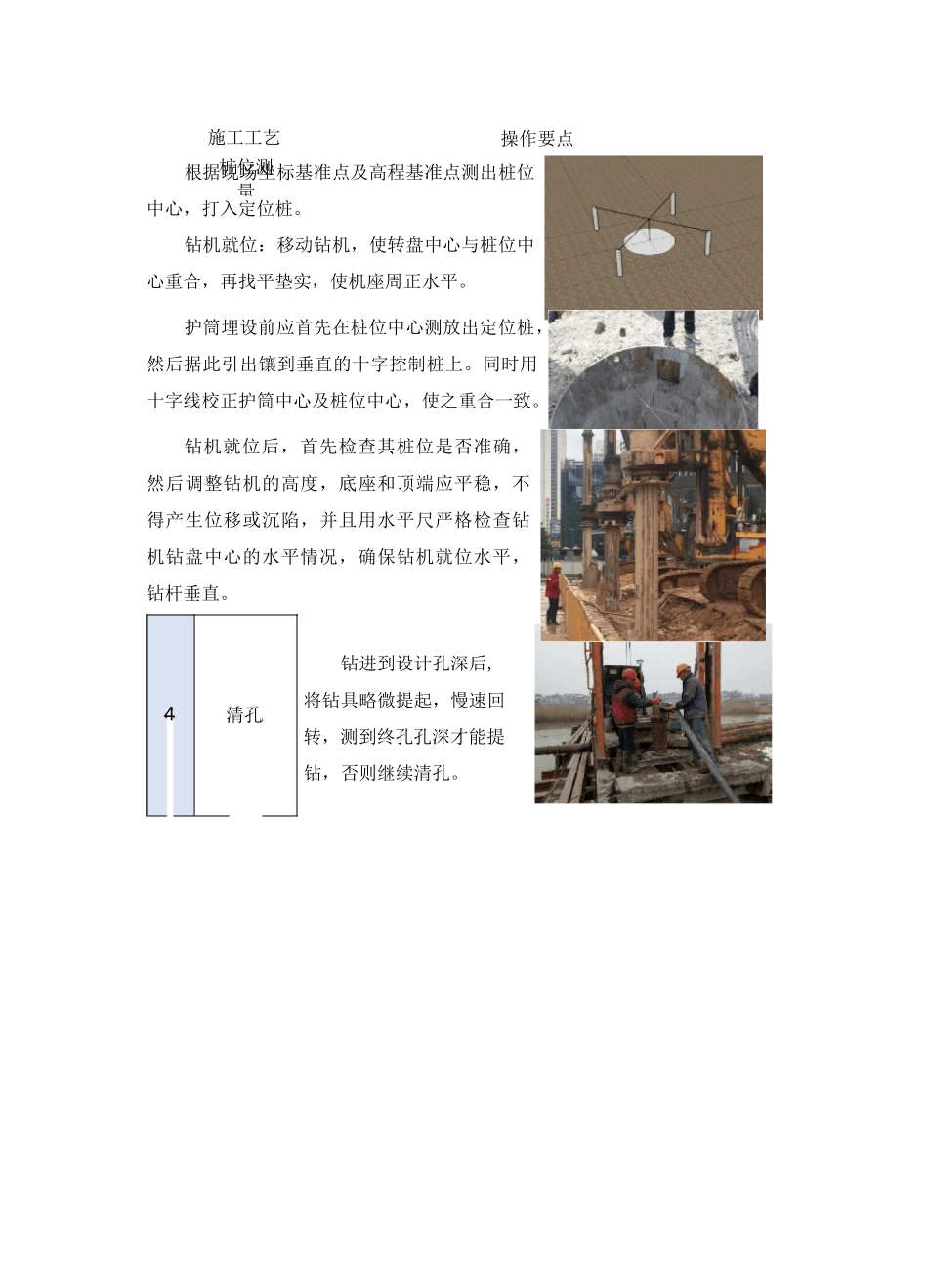

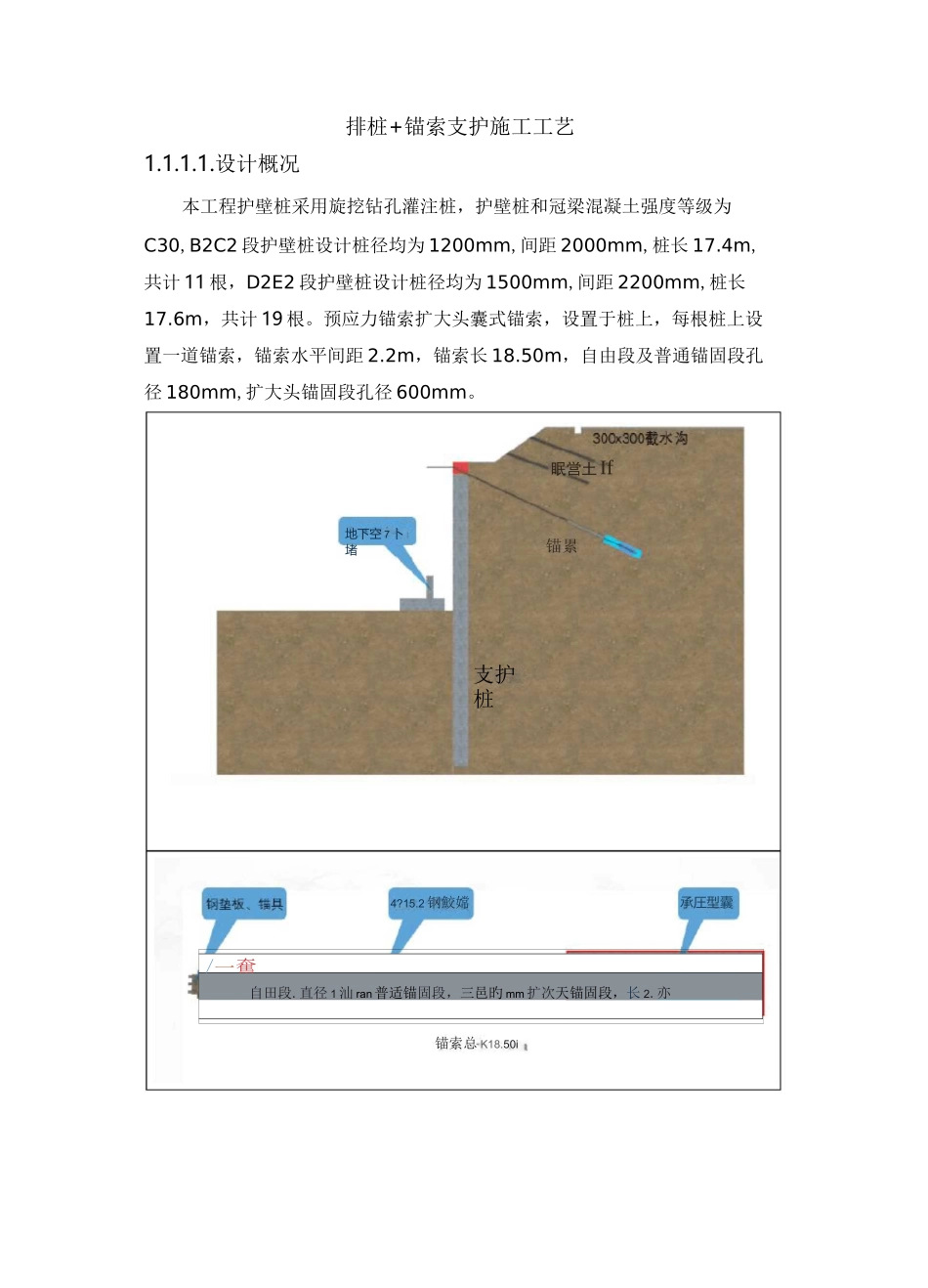

排桩+锚索支护施工工艺1.1.1.1.设计概况本工程护壁桩采用旋挖钻孔灌注桩，护壁桩和冠梁混凝土强度等级为C30,B2C2 段护壁桩设计桩径均为 1200mm,间距 2000mm,桩长 17.4m,共计 11 根，D2E2 段护壁桩设计桩径均为 1500mm,间距 2200mm,桩长17.6m，共计 19 根。预应力锚索扩大头囊式锚索，设置于桩上，每根桩上设置一道锚索，锚索水平间距 2.2m，锚索长 18.50m，自由段及普通锚固段孔径 180mm,扩大头锚固段孔径 600mm。眠営土 If地下空 7 卜堵锚累支护桩4?15.2 钢鮫嫦承圧型囊/一奮自田段.直径 1 汕 ran 普适锚固段，三邑旳 mm 扩次天锚固段，长 2.亦锚索总 K18.50i1.1.1.2.总体工艺流程1.1.1.3.旋挖灌注桩施工1）工艺流程2）操作要点放线定位安装导管旋挖埋护筒成孔验收拔出导管*清理场地桩位测量根据现场坐标基准点及高程基准点测出桩位中心，打入定位桩。钻机就位：移动钻机，使转盘中心与桩位中心重合，再找平垫实，使机座周正水平。护筒埋设前应首先在桩位中心测放出定位桩，然后据此引出镶到垂直的十字控制桩上。同时用十字线校正护筒中心及桩位中心，使之重合一致。钻机就位后，首先检查其桩位是否准确，然后调整钻机的高度，底座和顶端应平稳，不得产生位移或沉陷，并且用水平尺严格检查钻机钻盘中心的水平情况，确保钻机就位水平，钻杆垂直。施工工艺操作要点4清孔钻进到设计孔深后,将钻具略微提起，慢速回转，测到终孔孔深才能提钻，否则继续清孔。施工工艺操作要点钢筋笼在现场分节制钢筋笼制作作，主筋与加强筋全部焊接，螺旋筋与主筋采用点焊加固，钢筋笼制作符合设计要求外。钢筋笼安放安装导管钢筋笼在孔口焊接，两段笼子应保持顺直，应缓慢下放至孔内，严禁猛提猛墩，隔 4 米在钢筋笼四周均匀设立 3 个水泥保护块，钢筋笼下放至预定位置后，应在孔口固定，以防其上窜或下沉。导管在孔口连接应牢固，设置密封圈，吊放时，应使位置居中，轴线顺直，稳定沉放，避免卡挂钢筋笼和刮撞孔壁，灌注前应保证导管底端距孔底0.5m 距离。灌注前，计算出砼灌注初灌量。施工中要保证浇灌混凝灌注初灌量，灌注时导管土土埋深控制在 9-11m，拆管前专人测量孔内砼面，并做好砼灌注记录，灌注砼一序施工工艺操作要点接近桩顶标高时，应控制最后一次浇灌量，确保桩顶标高符合设计要求。9拔起护筒砼灌注结束后，即起拔护筒，并将灌注设备机具清洗干净，堆放整齐。1.1.1.4.冠梁施工1）工艺流程2）施工要点序号施工步骤主要...
