钢结构安装方案VIP专享

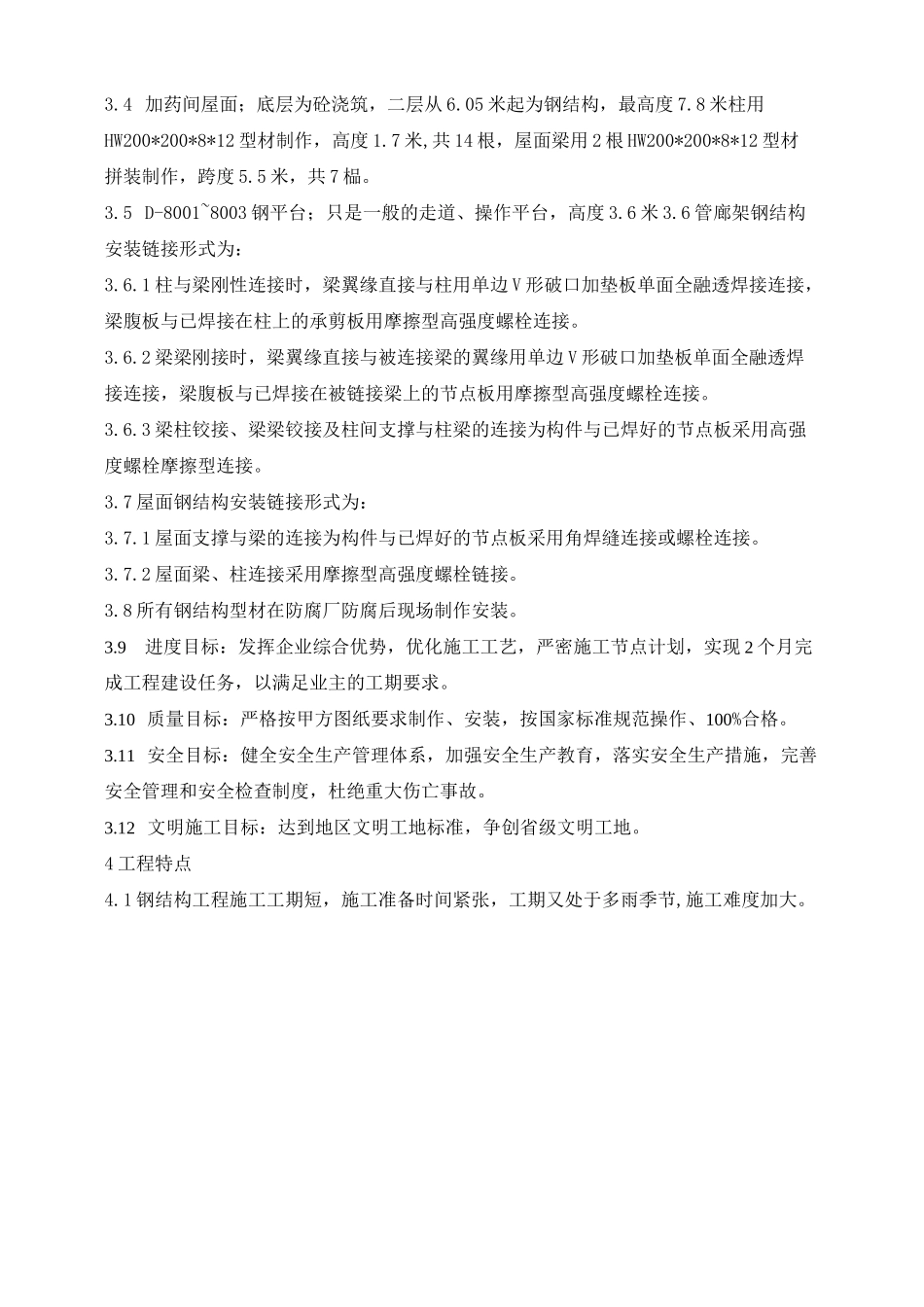

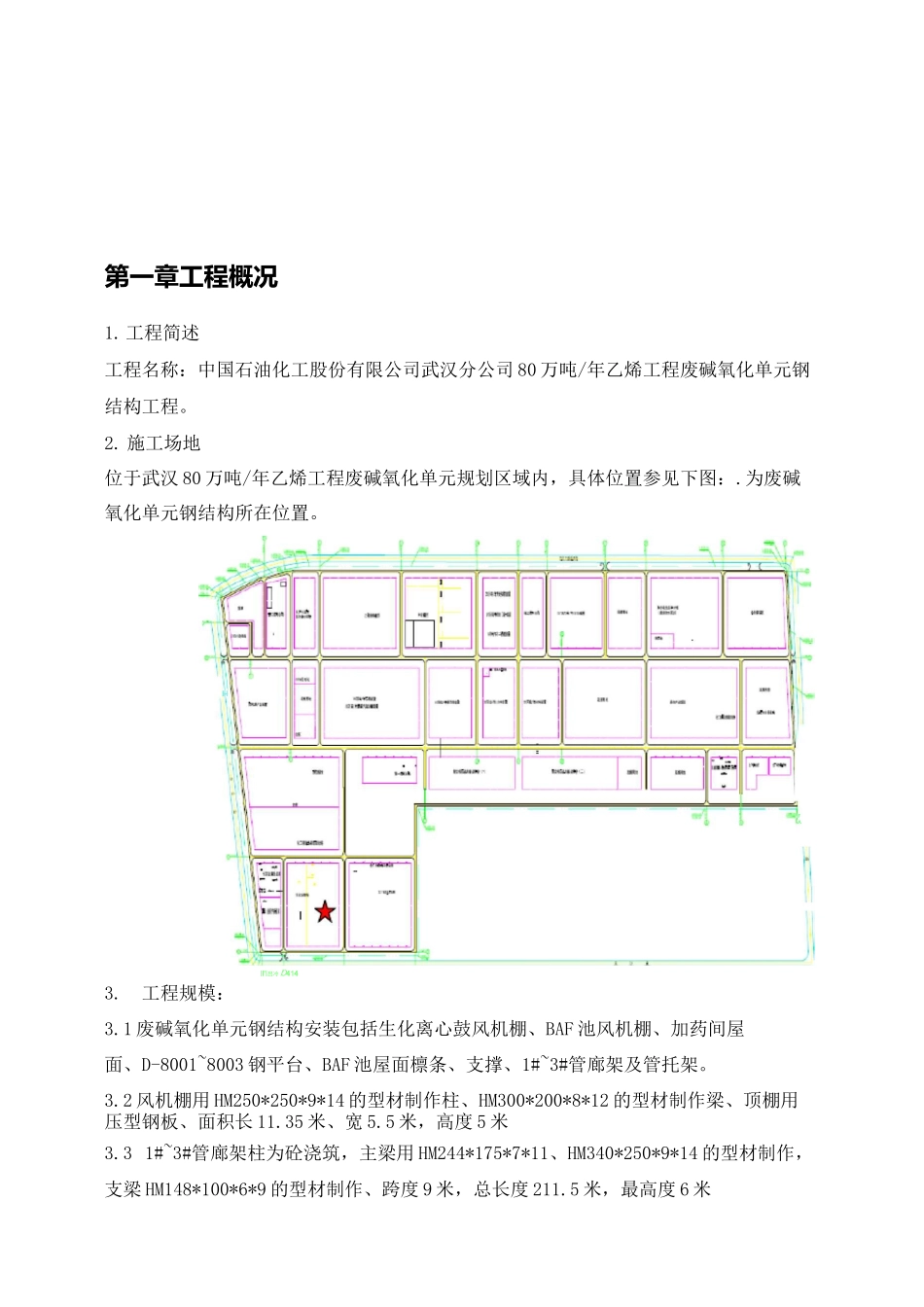

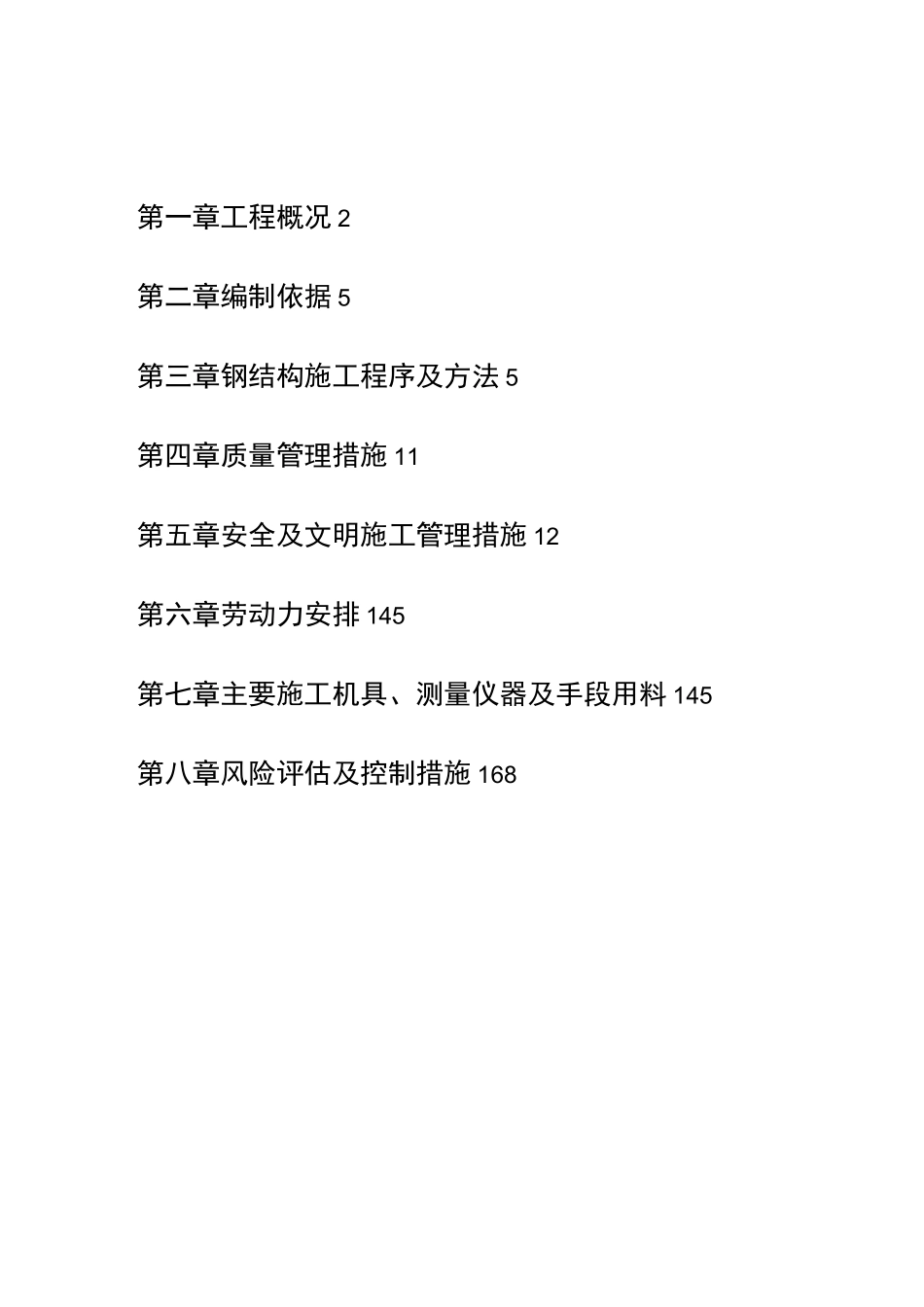

第一章工程概况 2第二章编制依据 5第三章钢结构施工程序及方法 5第四章质量管理措施 11第五章安全及文明施工管理措施 12第六章劳动力安排 145第七章主要施工机具、测量仪器及手段用料 145第八章风险评估及控制措施 168第一章工程概况1.工程简述工程名称：中国石油化工股份有限公司武汉分公司 80 万吨/年乙烯工程废碱氧化单元钢结构工程。2. 施工场地位于武汉 80 万吨/年乙烯工程废碱氧化单元规划区域内，具体位置参见下图：.为废碱氧化单元钢结构所在位置。3.工程规模：3.1 废碱氧化单元钢结构安装包括生化离心鼓风机棚、BAF 池风机棚、加药间屋面、D-8001~8003 钢平台、BAF 池屋面檩条、支撑、1#~3#管廊架及管托架。3.2 风机棚用 HM250*250*9*14 的型材制作柱、HM300*200*8*12 的型材制作梁、顶棚用压型钢板、面积长 11.35 米、宽 5.5 米，高度 5 米3.3 1#~3#管廊架柱为砼浇筑，主梁用 HM244*175*7*11、HM340*250*9*14 的型材制作，支梁 HM148*100*6*9 的型材制作、跨度 9 米，总长度 211.5 米，最高度 6 米|I'|吕冷b414「HFA3.4 加药间屋面；底层为砼浇筑，二层从 6.05 米起为钢结构，最高度 7.8 米柱用HW200*200*8*12 型材制作，高度 1.7 米,共 14 根，屋面梁用 2 根 HW200*200*8*12 型材拼装制作，跨度 5.5 米，共 7 榀。3.5 D-8001~8003 钢平台；只是一般的走道、操作平台，高度 3.6 米 3.6 管廊架钢结构安装链接形式为：3.6.1 柱与梁刚性连接时，梁翼缘直接与柱用单边 V 形破口加垫板单面全融透焊接连接，梁腹板与已焊接在柱上的承剪板用摩擦型高强度螺栓连接。3.6.2 梁梁刚接时，梁翼缘直接与被连接梁的翼缘用单边 V 形破口加垫板单面全融透焊接连接，梁腹板与已焊接在被链接梁上的节点板用摩擦型高强度螺栓连接。3.6.3 梁柱铰接、梁梁铰接及柱间支撑与柱梁的连接为构件与已焊好的节点板采用高强度螺栓摩擦型连接。3.7 屋面钢结构安装链接形式为：3.7.1 屋面支撑与梁的连接为构件与已焊好的节点板采用角焊缝连接或螺栓连接。3.7.2 屋面梁、柱连接采用摩擦型高强度螺栓链接。3.8 所有钢结构型材在防腐厂防腐后现场制作安装。3.9进度目标：发挥企业综合优势，优化施工工艺，严密施工节点计划，实现 2 个月完成工程建设任务，以满足业主的工期要求。3.10 质量目标：严格按甲方图纸要求制作、安装，按国家标准规范操作、100%合格。3.11 安全目标：健全安全生产管...
