高压开关动特性测试仪操作说明

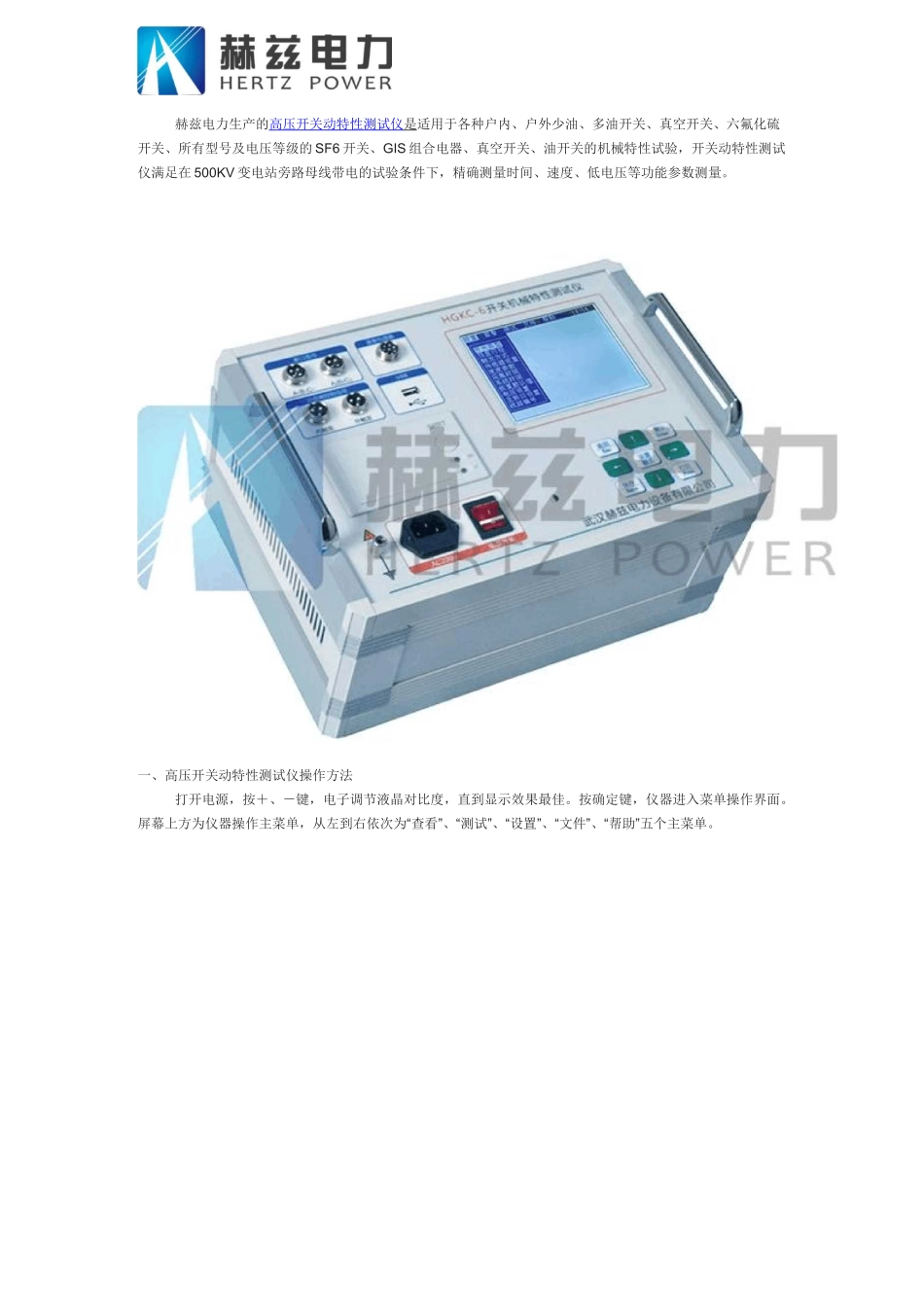

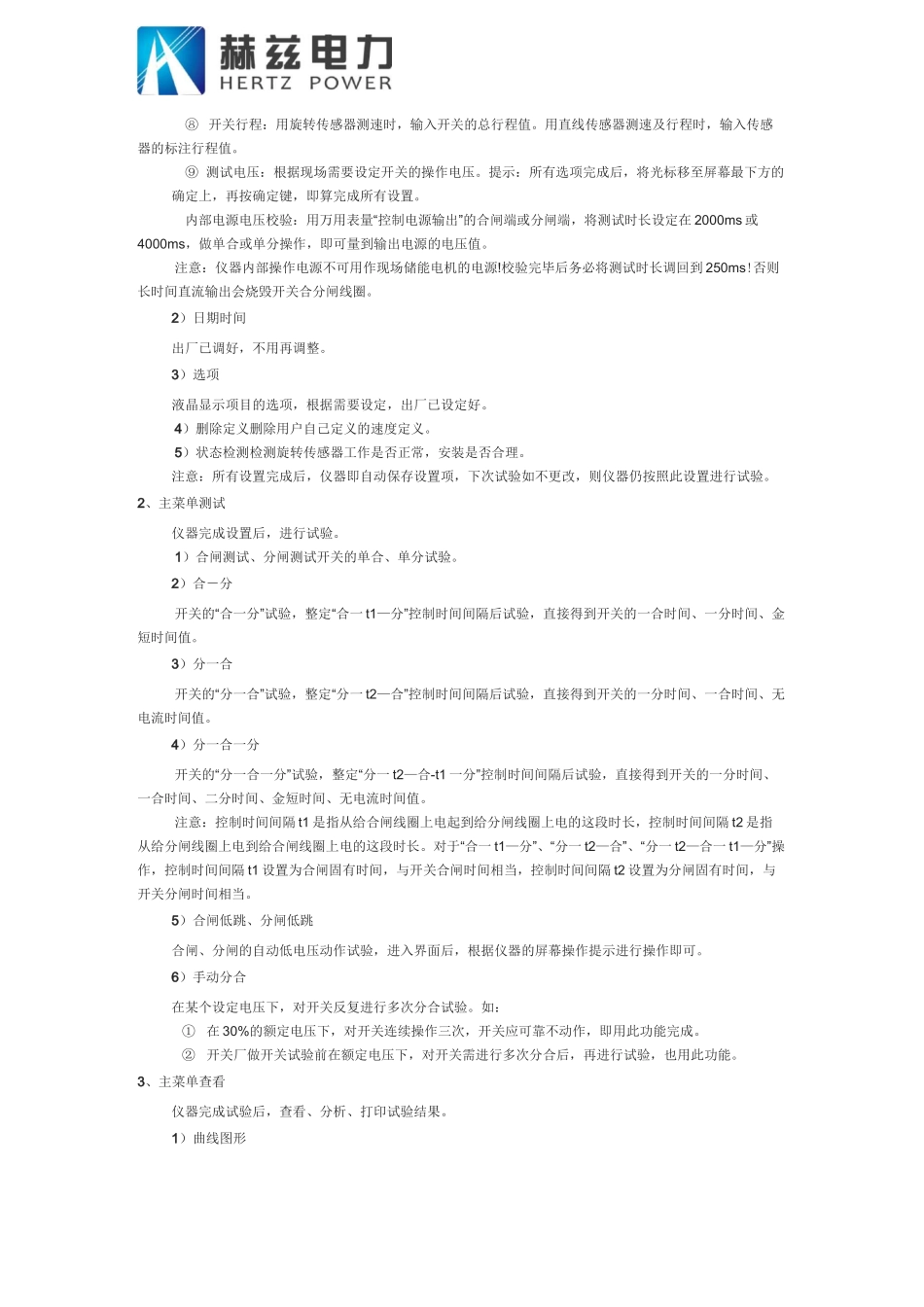

赫兹电力生产的高压开关动特性测试仪 是 适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的 SF6 开关、GIS 组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在 500KV 变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。按确定键，仪器进入菜单操作界面。屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。赫兹电门HERTZPOWER1、主菜单设置测试前，仪器的各种操作状态的设置。1）测试设置① 速度定义：仪器已经固化了 10 种速度定义（注：此 10 种定义可以根据需要用 PC 机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后 10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。② 传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。③ 测试时长：指内部电源输出操作电压的时间长度。250ms:—般开关的单分、单合试验，选 250ms 时长；500ms:—般开关“合一分”或分一合”操作时，选 500ms 时长；1000ms:老式的发电机出口开关如 SN4-10G、SN-20G 的合闸时间一般大于 500ms，做此种开关的单合、单分试验时，选 1000ms 时长；2000ms:开关做“分一合一分”操作时，选 2000ms 时长；4000ms:a. 开关做“合一分一合一分”操作时，选 4000ms 时长；b. 进行仪器内部操作电压校验时，选 4000ms 时长。④触发方式：内触发：用仪器内部直流电源进行分、合闸操作；外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。仪器做合（分闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。⑤传感器：旋转和直线传感器二个选项，根据所用的传感器进行相应设定即可。⑥速度测试：如现场不是行程试验，将此项关闭，可以缩短试验时间，减轻试验强度。⑦行程测试：用直线传感器测速时，将此项开启，能测得开关行程值；用旋转传感器测速时，将此项关闭。欢迎使用路器动特性分析仪帮形析印昊度⑧ 开关行程：用旋转传感器测速时，输入开关的总行程值。用直线传感器测速及行程时，输入传感器的标注行程值。⑨...
