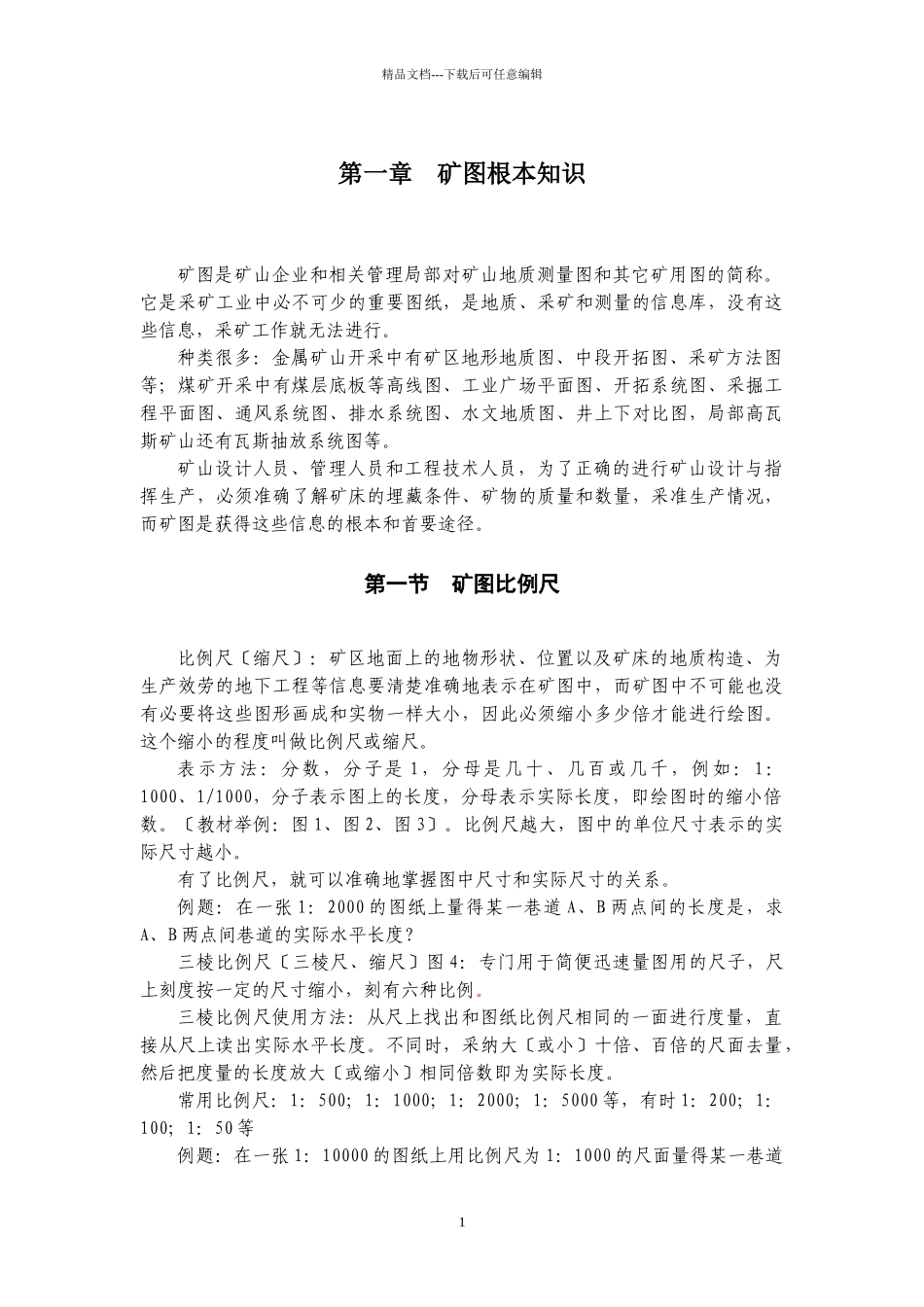

三人行矿业学院_第1页
1/11
三人行矿业学院_第2页
2/11

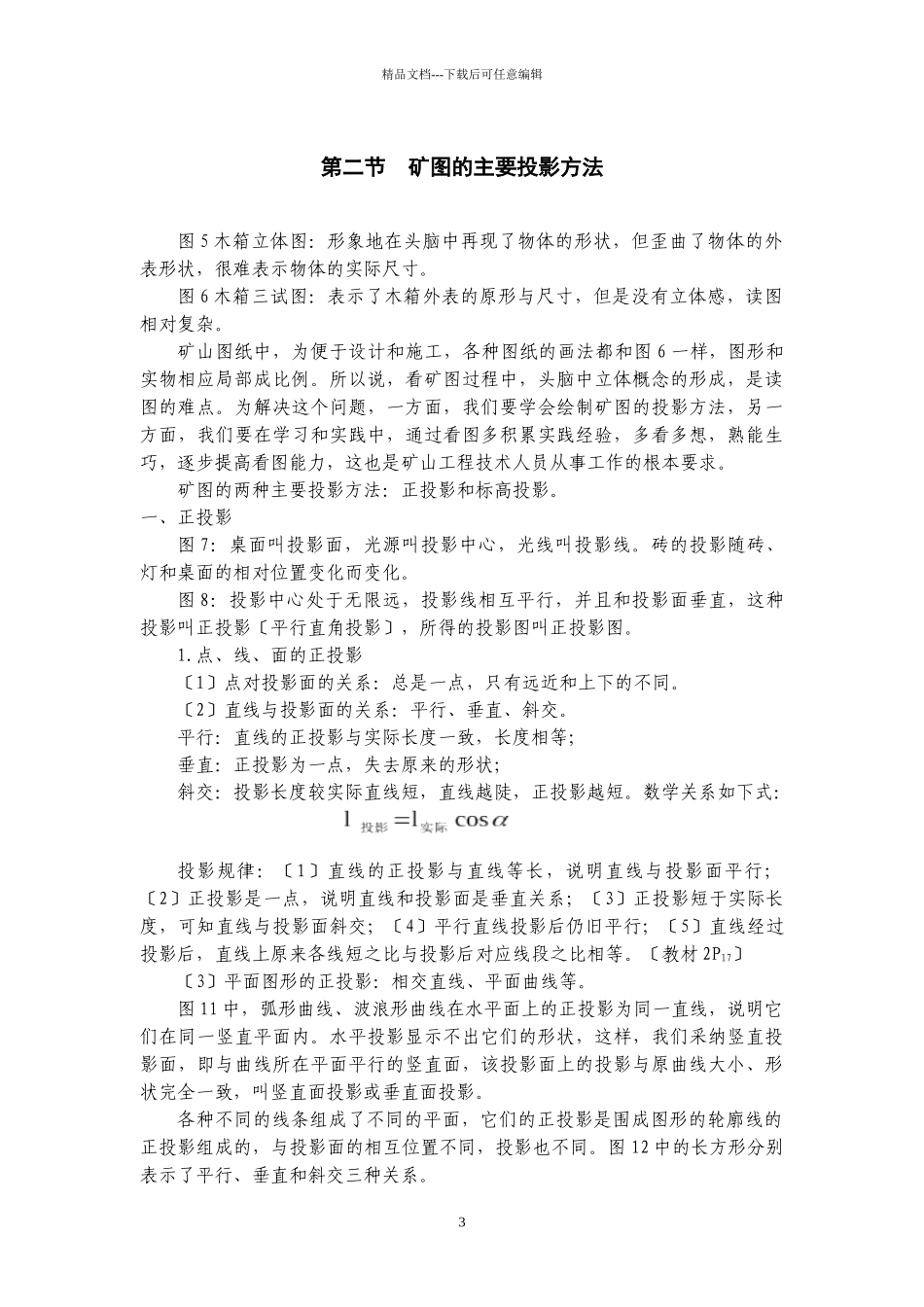

三人行矿业学院_第3页
3/11
精品文档---下载后可任意编辑第一章矿图根本知识矿图是矿山企业和相关管理局部对矿山地质测量图和其它矿用图的简称。它是采矿工业中必不可少的重要图纸,是地质、采矿和测量的信息库,没有这些信息,采矿工作就无法进行。种类很多:金属矿山开采中有矿区地形地质图、中段开拓图、采矿方法图等;煤矿开采中有煤层底板等高线图、工业广场平面图、开拓系统图、采掘工程平面图、通风系统图、排水系统图、水文地质图、井上下对比图,局部高瓦斯矿山还有瓦斯抽放系统图等。矿山设计人员、管理人员和工程技术人员,为了正确的进行矿山设计与指挥生产,必须准确了解矿床的埋藏条件、矿物的质量和数量,采准生产情况,而矿图是获得这些信息的根本和首要途径。第一节矿图比例尺比例尺〔缩尺〕:矿区地面上的地物形状、位置以及矿床的地质构造、为生产效劳的地下工程等信息要清楚准确地表示在矿图中,而矿图中不可能也没有必要将这些图形画成和实物一样大小,因此必须缩小多少倍才能进行绘图。这个缩小的程度叫做比例尺或缩尺。表示方法:分数,分子是 1,分母是几十、几百或几千,例如:1:1000、1/1000,分子表示图上的长度,分母表示实际长度,即绘图时的缩小倍数。〔教材举例:图 1、图 2、图 3〕。比例尺越大,图中的单位尺寸表示的实际尺寸越小。有了比例尺,就可以准确地掌握图中尺寸和实际尺寸的关系。例题:在一张 1:2000 的图纸上量得某一巷道 A、B 两点间的长度是,求A、B 两点间巷道的实际水平长度?三棱比例尺〔三棱尺、缩尺〕图 4:专门用于简便迅速量图用的尺子,尺上刻度按一定的尺寸缩小,刻有六种比例。三棱比例尺使用方法:从尺上找出和图纸比例尺相同的一面进行度量,直接从尺上读出实际水平长度。不同时,采纳大〔或小〕十倍、百倍的尺面去量,然后把度量的长度放大〔或缩小〕相同倍数即为实际长度。常用比例尺:1:500;1:1000;1:2000;1:5000 等,有时 1:200;1:100;1:50 等例题:在一张 1:10000 的图纸上用比例尺为 1:1000 的尺面量得某一巷道1精品文档---下载后可任意编辑A、B 两点间的长度是,那么 A、B 两点间巷道的实际水平长度 150.5*10=。2精品文档---下载后可任意编辑第二节矿图的主要投影方法图 5 木箱立体图:形象地在头脑中再现了物体的形状,但歪曲了物体的外表形状,很难表示物体的实际尺寸。图 6 木箱三试图:表示了木箱外表的原形与尺寸,但是没有立体感,读图相对复杂。矿山图纸...
