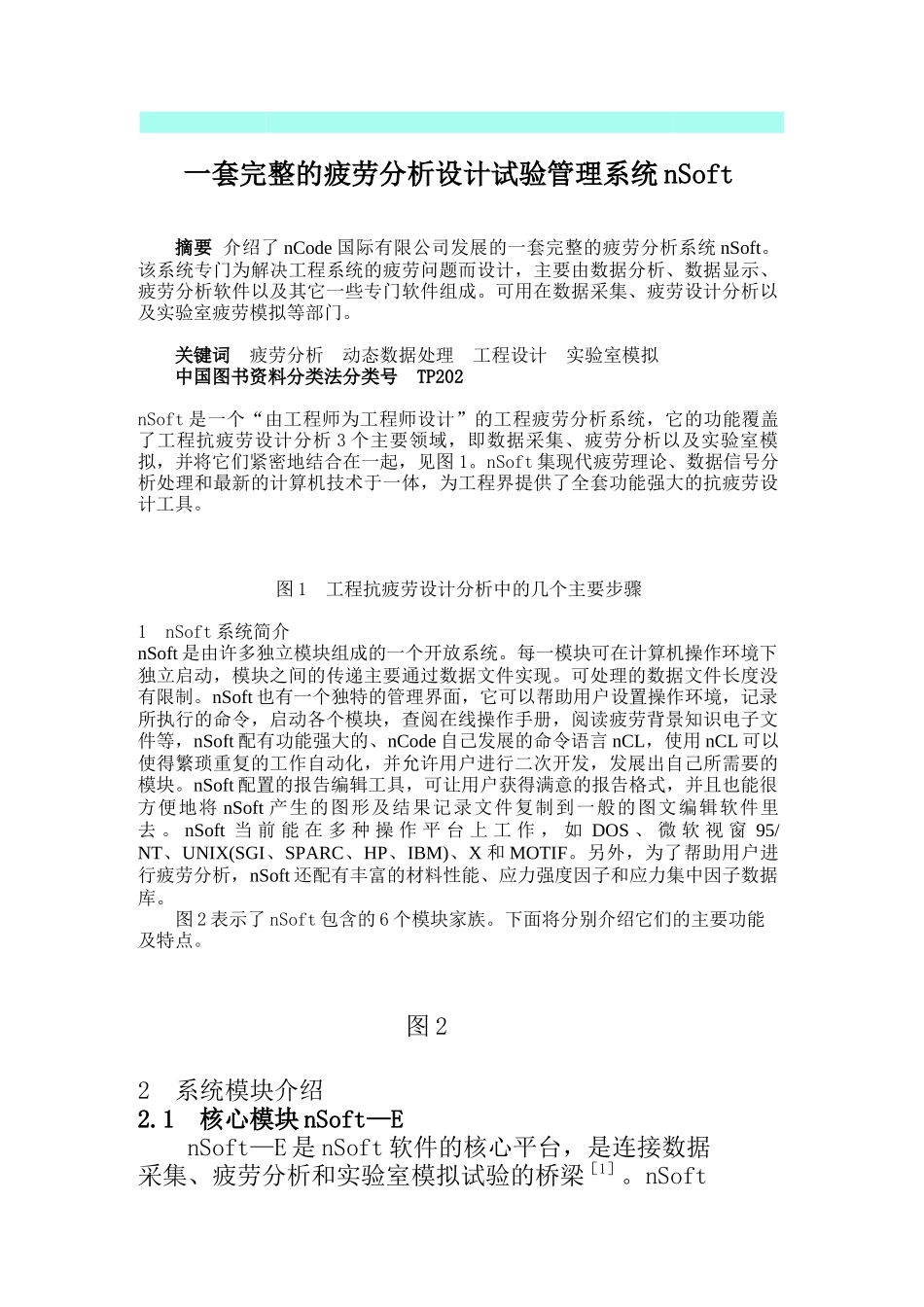

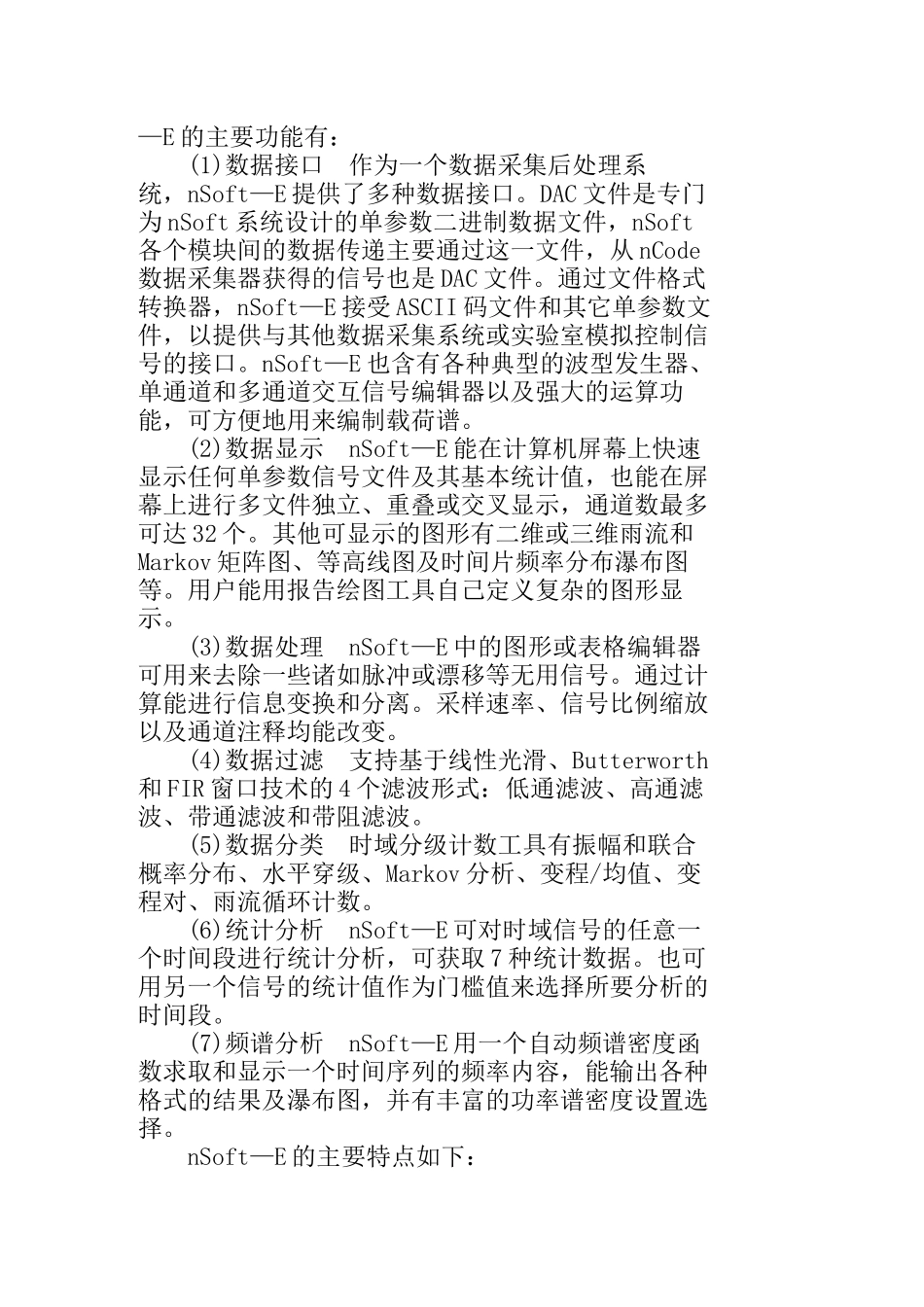

一套完整的疲劳分析设计试验管理系统nSoft摘要介绍了nCode国际有限公司发展的一套完整的疲劳分析系统nSoft。该系统专门为解决工程系统的疲劳问题而设计，主要由数据分析、数据显示、疲劳分析软件以及其它一些专门软件组成。可用在数据采集、疲劳设计分析以及实验室疲劳模拟等部门。关键词疲劳分析动态数据处理工程设计实验室模拟中国图书资料分类法分类号TP202nSoft是一个“由工程师为工程师设计”的工程疲劳分析系统，它的功能覆盖了工程抗疲劳设计分析3个主要领域，即数据采集、疲劳分析以及实验室模拟，并将它们紧密地结合在一起，见图1。nSoft集现代疲劳理论、数据信号分析处理和最新的计算机技术于一体，为工程界提供了全套功能强大的抗疲劳设计工具。图1工程抗疲劳设计分析中的几个主要步骤1nSoft系统简介nSoft是由许多独立模块组成的一个开放系统。每一模块可在计算机操作环境下独立启动，模块之间的传递主要通过数据文件实现。可处理的数据文件长度没有限制。nSoft也有一个独特的管理界面，它可以帮助用户设置操作环境，记录所执行的命令，启动各个模块，查阅在线操作手册，阅读疲劳背景知识电子文件等，nSoft配有功能强大的、nCode自己发展的命令语言nCL，使用nCL可以使得繁琐重复的工作自动化，并允许用户进行二次开发，发展出自己所需要的模块。nSoft配置的报告编辑工具，可让用户获得满意的报告格式，并且也能很方便地将nSoft产生的图形及结果记录文件复制到一般的图文编辑软件里去。nSoft当前能在多种操作平台上工作，如DOS、微软视窗95/NT、UNIX(SGI、SPARC、HP、IBM)、X和MOTIF。另外，为了帮助用户进行疲劳分析，nSoft还配有丰富的材料性能、应力强度因子和应力集中因子数据库。图2表示了nSoft包含的6个模块家族。下面将分别介绍它们的主要功能及特点。图22系统模块介绍2.1核心模块nSoft—EnSoft—E是nSoft软件的核心平台，是连接数据采集、疲劳分析和实验室模拟试验的桥梁［1］。nSoft—E的主要功能有：(1)数据接口作为一个数据采集后处理系统，nSoft—E提供了多种数据接口。DAC文件是专门为nSoft系统设计的单参数二进制数据文件，nSoft各个模块间的数据传递主要通过这一文件，从nCode数据采集器获得的信号也是DAC文件。通过文件格式转换器，nSoft—E接受ASCII码文件和其它单参数文件，以提供与其他数据采集系统或实验室模拟控制信号的接口。nSoft—E也含有各种典型的波型发生器、单通道和多通道交互信号编辑器以及强大的运算功能，可方便地用来编制载荷谱。(2)数据显示nSoft—E能在计算机屏幕上快速显示任何单参数信号文件及其基本统计值，也能在屏幕上进行多文件独立、重叠或交叉显示，通道数最多可达32个。其他可显示的图形有二维或三维雨流和Markov矩阵图、等高线图及时间片频率分布瀑布图等。用户能用报告绘图工具自己定义复杂的图形显示。(3)数据处理nSoft—E中的图形或表格编辑器可用来去除一些诸如脉冲或漂移等无用信号。通过计算能进行信息变换和分离。采样速率、信号比例缩放以及通道注释均能改变。(4)数据过滤支持基于线性光滑、Butterworth和FIR窗口技术的4个滤波形式：低通滤波、高通滤波、带通滤波和带阻滤波。(5)数据分类时域分级计数工具有振幅和联合概率分布、水平穿级、Markov分析、变程/均值、变程对、雨流循环计数。(6)统计分析nSoft—E可对时域信号的任意一个时间段进行统计分析，可获取7种统计数据。也可用另一个信号的统计值作为门槛值来选择所要分析的时间段。(7)频谱分析nSoft—E用一个自动频谱密度函数求取和显示一个时间序列的频率内容，能输出各种格式的结果及瀑布图，并有丰富的功率谱密度设置选择。nSoft—E的主要特点如下：(1)nSoft—E所配备的nCode高级命令语言nCL可用来自动处理大量的数据，结合灵活的用户自定义报告准备工具，可以大大降低从原始数据到最后出报告的时间。同样，它也能使得标准的测试分析过程自动化，迅速获取结果，并具有良好的重复性。(2)在施加载荷信号到试验台架之前，用数据处理和编辑工具可以鉴别并清除信号中的无损伤部分，缩短疲劳试验时间，延长试验机的寿命。因为无损伤循环耐久试验会引起试验机的磨...
