小断面隧洞爆破方案

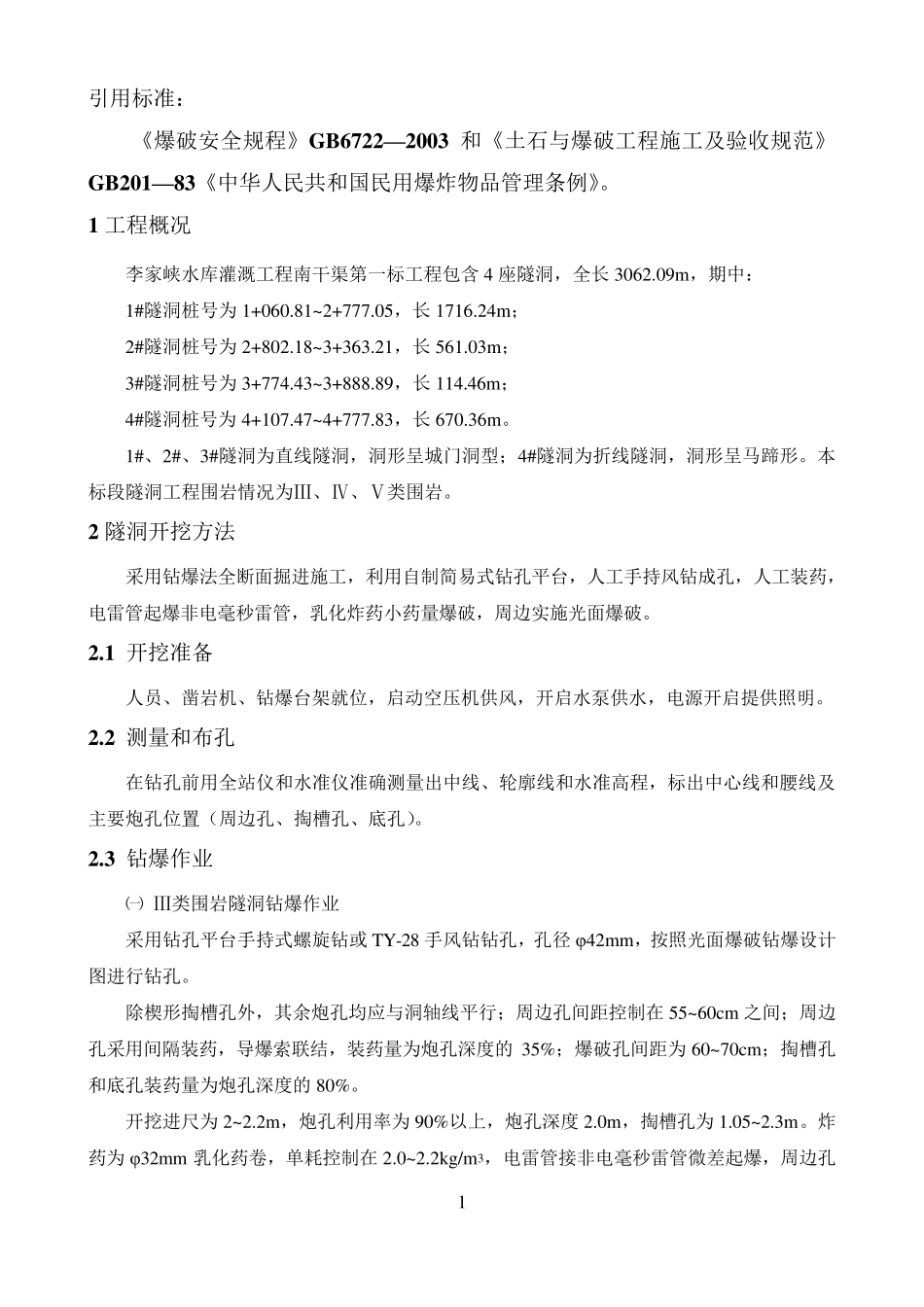

1 引用标准： 《爆破安全规程》GB6722—2003 和《土石与爆破工程施工及验收规范》GB201—83《中华人民共和国民用爆炸物品管理条例》。 1 工程概况 李家峡水库灌溉工程南干渠第一标工程包含4 座隧洞，全长3062.09m，期中： 1#隧洞桩号为1+060.81~2+777.05，长1716.24m； 2#隧洞桩号为2+802.18~3+363.21，长561.03m； 3#隧洞桩号为3+774.43~3+888.89，长114.46m； 4#隧洞桩号为4+107.47~4+777.83，长670.36m。 1#、2#、3#隧洞为直线隧洞，洞形呈城门洞型；4#隧洞为折线隧洞，洞形呈马蹄形。本标段隧洞工程围岩情况为Ⅲ、Ⅳ、Ⅴ类围岩。 2 隧洞开挖方法 采用钻爆法全断面掘进施工，利用自制简易式钻孔平台，人工手持风钻成孔，人工装药，电雷管起爆非电毫秒雷管，乳化炸药小药量爆破，周边实施光面爆破。 2.1 开挖准备 人员、凿岩机、钻爆台架就位，启动空压机供风，开启水泵供水，电源开启提供照明。 2.2 测量和布孔 在钻孔前用全站仪和水准仪准确测量出中线、轮廓线和水准高程，标出中心线和腰线及主要炮孔位置（周边孔、掏槽孔、底孔）。 2.3 钻爆作业 ㈠ Ⅲ类围岩隧洞钻爆作业 采用钻孔平台手持式螺旋钻或 TY-28 手风钻钻孔，孔径 φ42mm，按照光面爆破钻爆设计图进行钻孔。 除楔形掏槽孔外，其余炮孔均应与洞轴线平行；周边孔间距控制在 55~60cm 之间；周边孔采用间隔装药，导爆索联结，装药量为炮孔深度的 35%；爆破孔间距为60~70cm；掏槽孔和底孔装药量为炮孔深度的 80%。 开挖进尺为2~2.2m，炮孔利用率为90%以上，炮孔深度 2.0m，掏槽孔为1.05~2.3m。炸药为φ32mm 乳化药卷，单耗控制在 2.0~2.2kg/m3，电雷管接非电毫秒雷管微差起爆，周边孔2 炮孔爆破残痕达到85%以上。 起爆顺序：掏槽孔→爆破孔→周边孔、底孔。 爆破设计详见《Ⅲ类围岩隧洞开挖爆破设计图》。 ㈡ ⅣⅤ类围岩岩石钻爆作业 采用钻孔平台手持式螺旋钻或 TY-28 手风钻钻孔，孔径 φ42mm，按照光面爆破钻爆设计图进行钻孔。 除楔形掏槽孔外，其余炮孔均应与洞轴线平行；周边孔间距控制在 55~60cm 之间；周边孔采用间隔装药，导爆索联结，装药量为炮孔深度的 20%；爆破孔间距为 60~70cm；掏槽孔和底孔装药量为炮孔深度的 60%。 开挖进尺为 1.5~1.7m，炮孔利用率为 80%以上，炮孔深度 1.5m，掏槽孔为 1.8m。炸药为 φ32mm 乳化药卷，单耗控制在 1.6~1.7kg/m3，电雷管接非电毫秒雷管微差起爆，周边孔炮孔爆破残痕达...
