形位公差教案

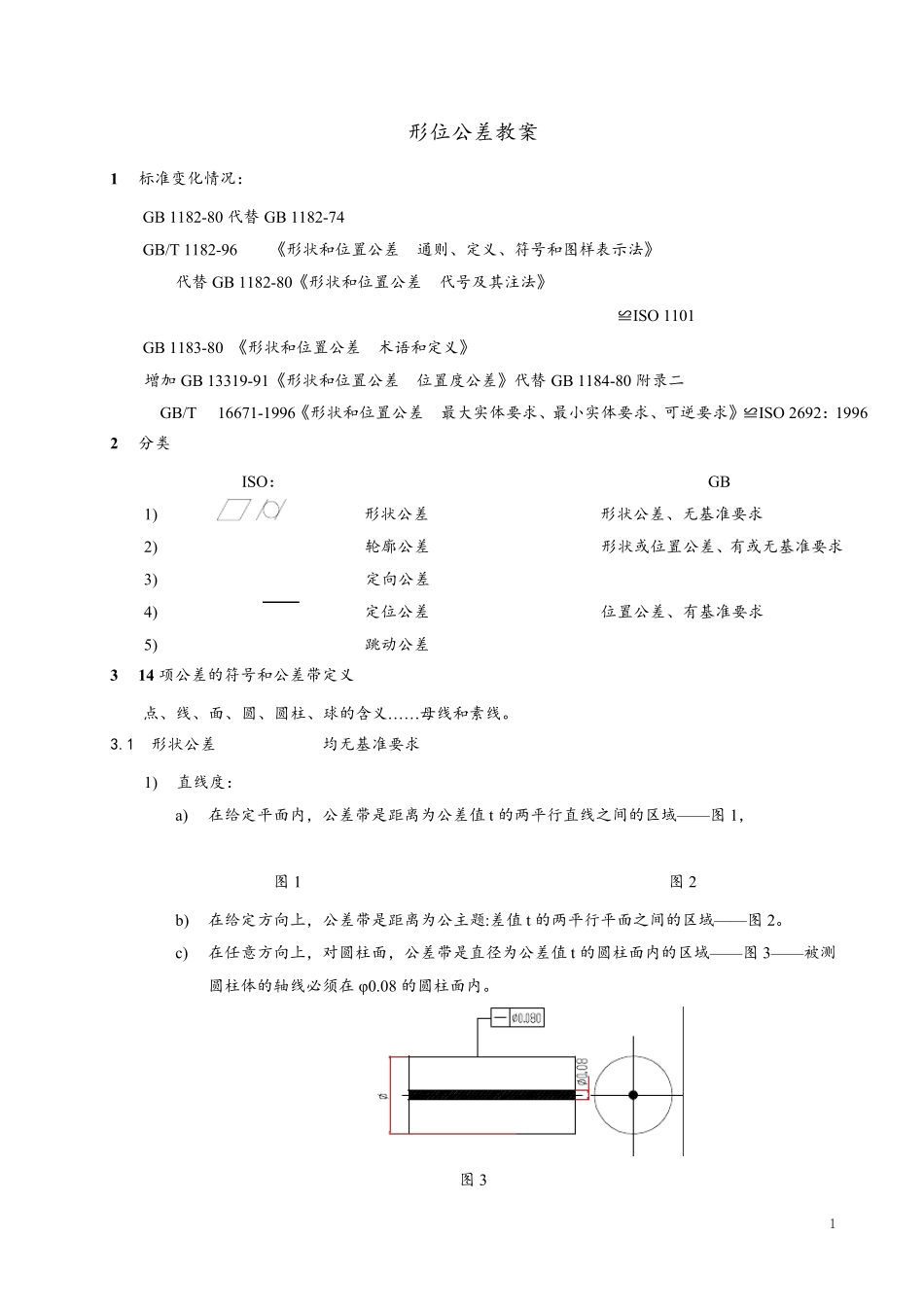

形位公差教案_第1页
1/21

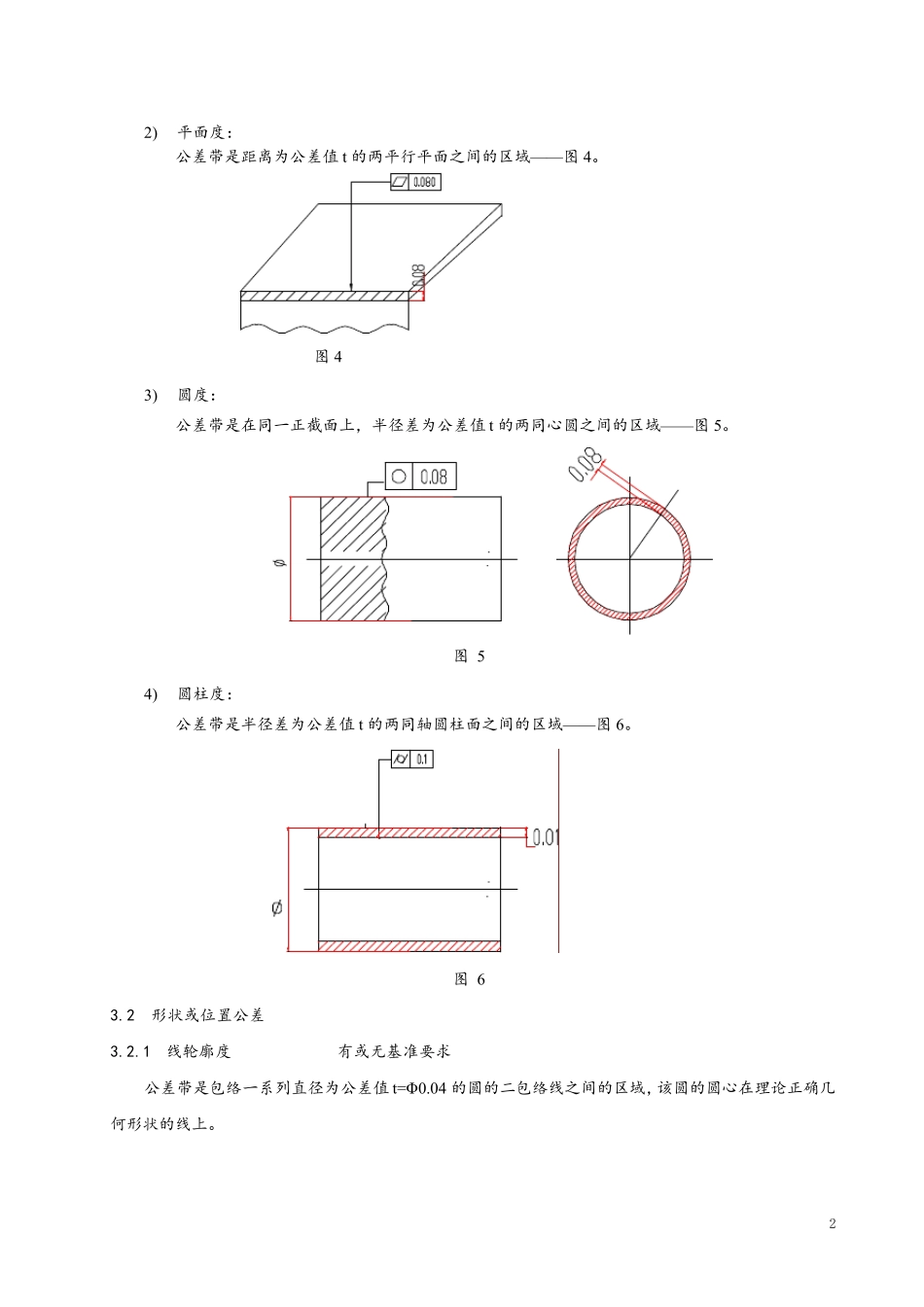

形位公差教案_第2页
2/21

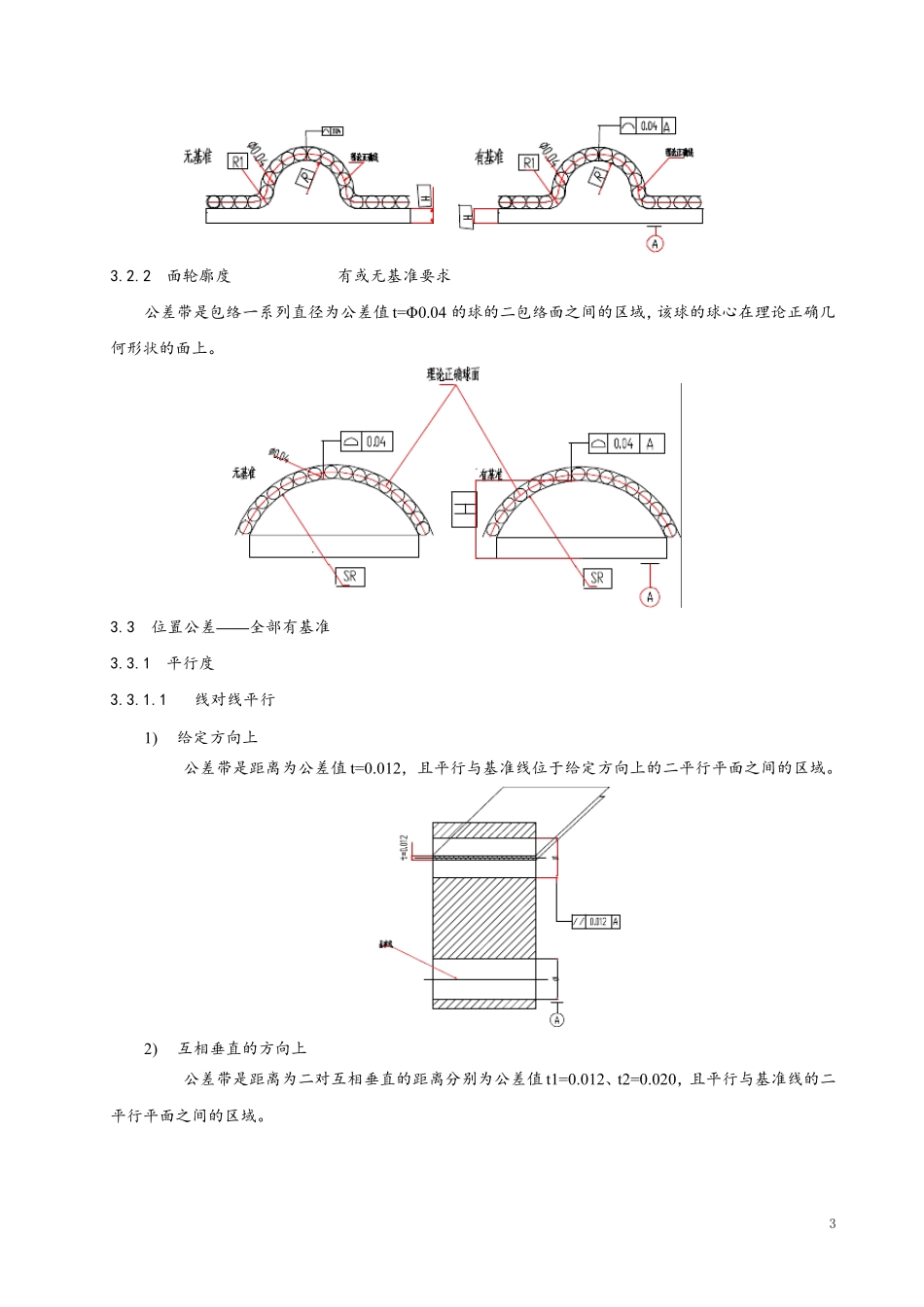

形位公差教案_第3页
3/21
1形位公差教案 1 标准变化情况: GB 1182-80 代替GB 1182-74 GB/T 1182-96 《形状和位置公差 通则、定义、符号和图样表示法》 代替GB 1182-80《形状和位置公差 代号及其注法》 ≌ISO 1101 GB 1183-80 《形状和位置公差 术语和定义》 增加 GB 13319-91《形状和位置公差 位置度公差》代替GB 1184-80 附录二 GB/T 16671-1996《形状和位置公差 最大实体要求、最小实体要求、可逆要求》≌ISO 2692:1996 2 分类 ISO: GB 1) 形状公差 形状公差、无基准要求 2) 轮廓公差 形状或位置公差、有或无基准要求 3) 定向公差 4) 定位公差 位置公差、有基准要求 5) 跳动公差 3 14 项公差的符号和公差带定义 点、线、面、圆、圆柱、球的含义……母线和素线。 3.1 形状公差 均无基准要求 1) 直线度: a) 在给定平面内,公差带是距离为公差值 t 的两平行直线之间的区域——图1, 图1 图2 b) 在给定方向上,公差带是距离为公主题:差值 t 的两平行平面之间的区域——图2。 c) 在任意方向上,对圆柱面,公差带是直径为公差值 t 的圆柱面内的区域——图3——被测圆柱体的轴线必须在 φ0.08 的圆柱面内。 图3 22) 平面度: 公差带是距离为公差值t 的两平行平面之间的区域— — 图4。 图4 3) 圆度: 公差带是在同一正截面上,半径差为公差值t 的两同心圆之间的区域— — 图5。 图 5 4) 圆柱度: 公差带是半径差为公差值t 的两同轴圆柱面之间的区域— — 图6。 图 6 3.2 形状或位置公差 3.2.1 线轮廓度 有或无基准要求 公差带是包络一系列直径为公差值t=Φ0.04 的圆的二包络线之间的区域,该圆的圆心在理论正确几何形状的线上。 3 3.2.2 面轮廓度 有或无基准要求 公差带是包络一系列直径为公差值t=Φ0.04 的球的二包络面之间的区域,该球的球心在理论正确几何形状的面上。 3.3 位置公差— — 全部有基准 3.3.1 平行度 3.3.1.1 线对线平行 1) 给定方向上 公差带是距离为公差值t=0.012,且平行与基准线位于给定方向上的二平行平面之间的区域。 2) 互相垂直的方向上 公差带是距离为二对互相垂直的距离分别为公差值t1=0.012、t2=0.020,且平行与基准线的二平行平面之间的区域。 4 3) 任意方向上(公差带前加Φ) 公差带是距离是直径为公差值t=0.012,且平行于基准线的圆柱面内的区域。 3.3.1.2 线对面平行 公差带是距离为公差值t=0.012,且...
