形状、位置公差带的定义和图例说明

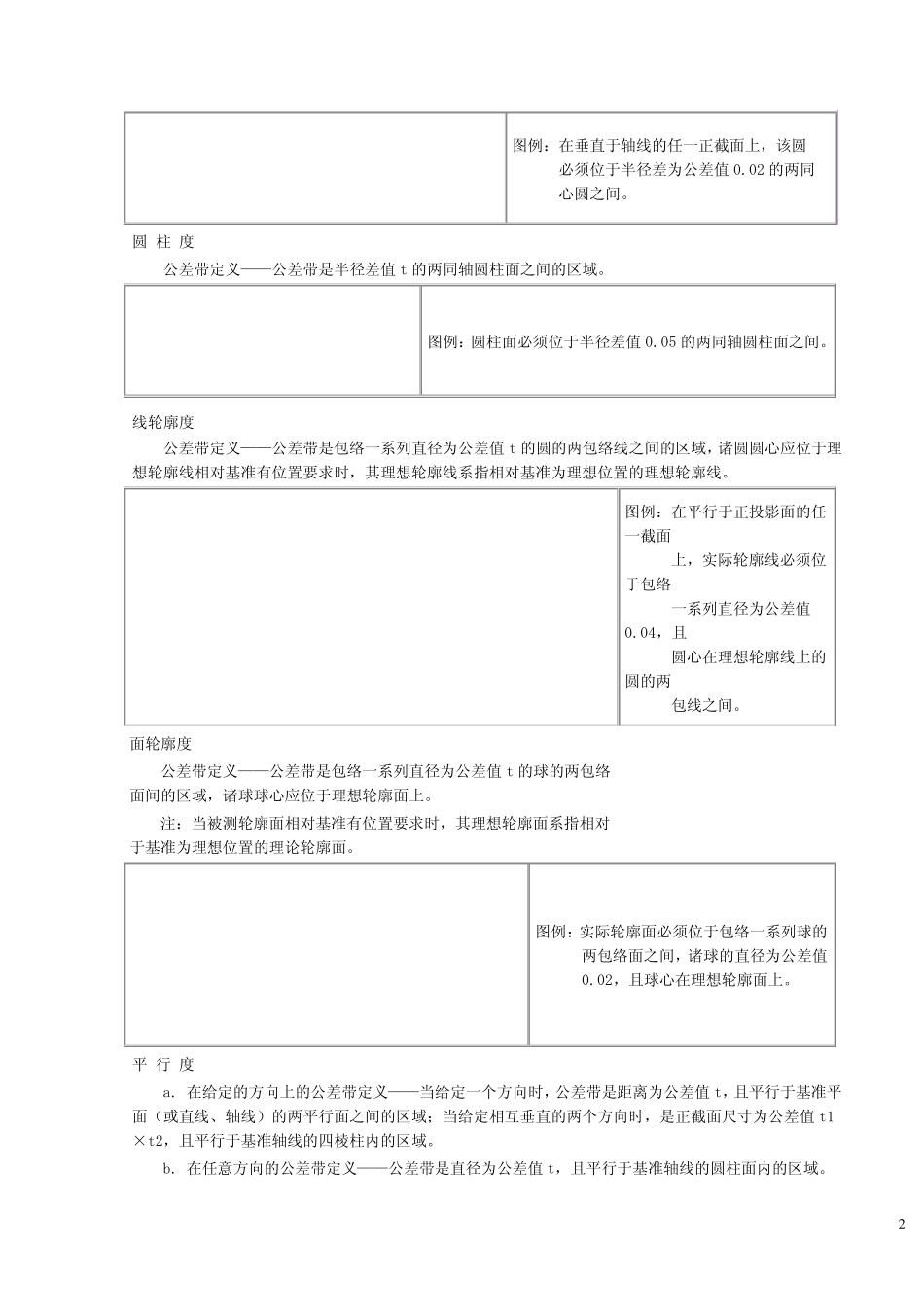

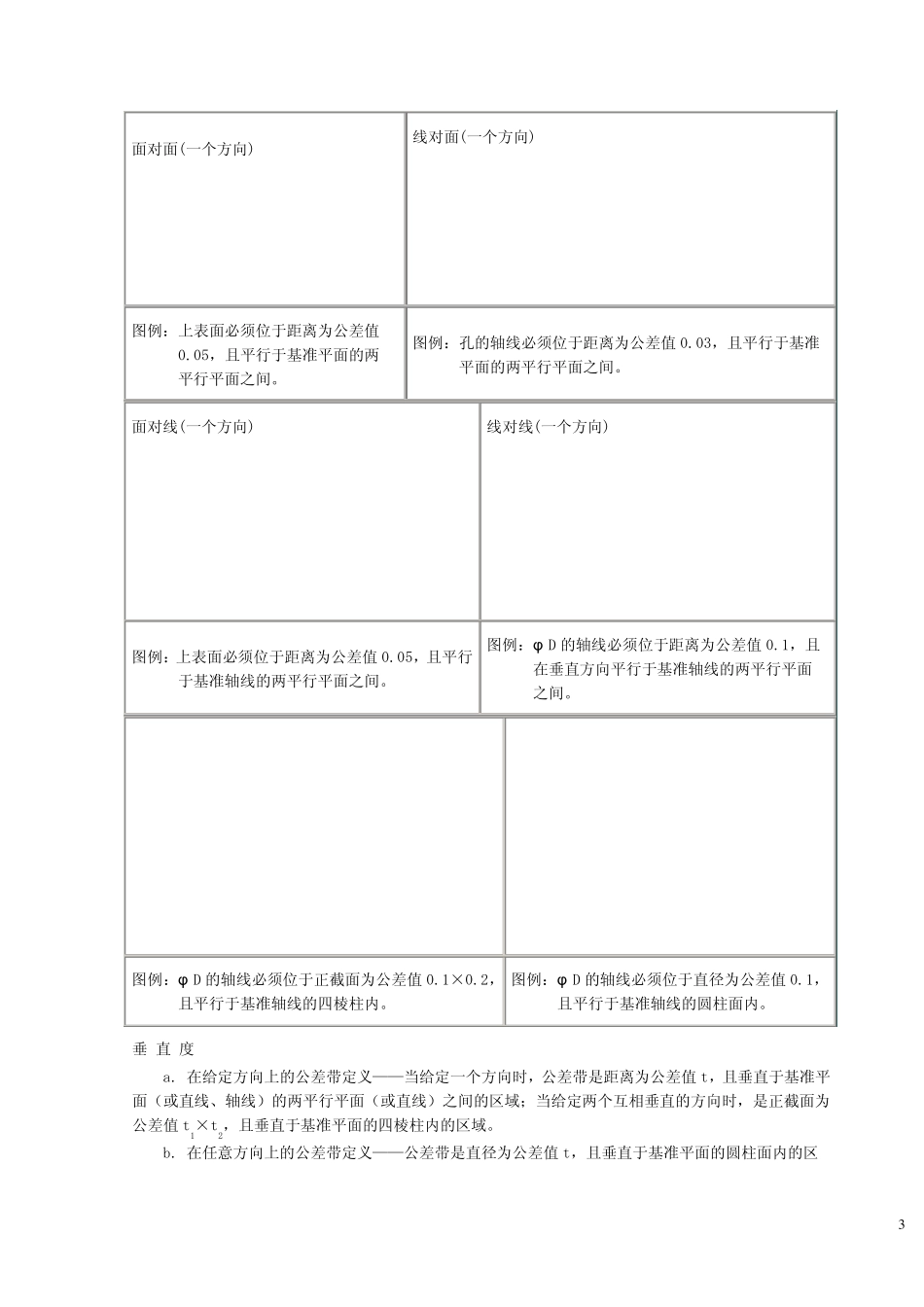

1 形状、位置公差带的定义和图例说明 直 线 度 a. 在给定平面内的公差带定义——公差带是距离为公差值t 的两平行直线之间的区域。 b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t 的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1×t2 的四棱柱内的区域。 c. 在任意方向上的公差带定义——公差带是直径为公差值t 的圆柱面内的区域。 图例： １) 圆柱表面上任一素线必须位于轴向平面内，距离为公差值0.02 的两平等直线之间。 ２) 圆柱表面上任一素线在任意 100 长度内必须位于轴向平面内，距离为公差值0.04 的两平等直线之间。 图例： １) 棱线必须位于箭头所示方向，距离为公差值0.02 的平行平面内。 ２) 棱线必须位于水平方向距离为公差值0.2，垂直方向距离为公差值0.1 的四棱柱内。 图例： １) φ d圆柱体的轴线必须位于直径为公差值0.04 的圆柱面内。 ２) 整个零件的轴线必须位于直径为公差值0.05 的圆柱面内。 平 面 度 公差带定义——公差带是距离为公差值t 的两平行平面之间的区域。 图例：上表面必须修正于距离为公差值0.1 的两平行平面内。 图例：表面上任意 100×100 的范围，必须位于距离为公 差值0.1 的两平行平面内。 圆 度 公差带定义——公差带是在同一正截面上半径差为公差值t 的两同心圆之间的区域。 2 图例：在垂直于轴线的任一正截面上，该圆 必须位于半径差为公差值0.02 的两同 心圆之间。 圆 柱 度 公差带定义——公差带是半径差值t 的两同轴圆柱面之间的区域。 图例：圆柱面必须位于半径差值0.05 的两同轴圆柱面之间。 线轮廓度 公差带定义——公差带是包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。 图例：在平行于正投影面的任一截面 上，实际轮廓线必须位于包络 一系列直径为公差值0.04，且 圆心在理想轮廓线上的圆的两 包线之间。 面轮廓度 公差带定义——公差带是包络一系列直径为公差值t 的球的两包络面间的区域，诸球球心应位于理想轮廓面上。 注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论轮廓面。 图例：实际轮廓面必须位于包络一系列球的 两包络面之间，诸球的直径为公差值 0.02，且球心在理想轮廓面上。 平 行 ...
