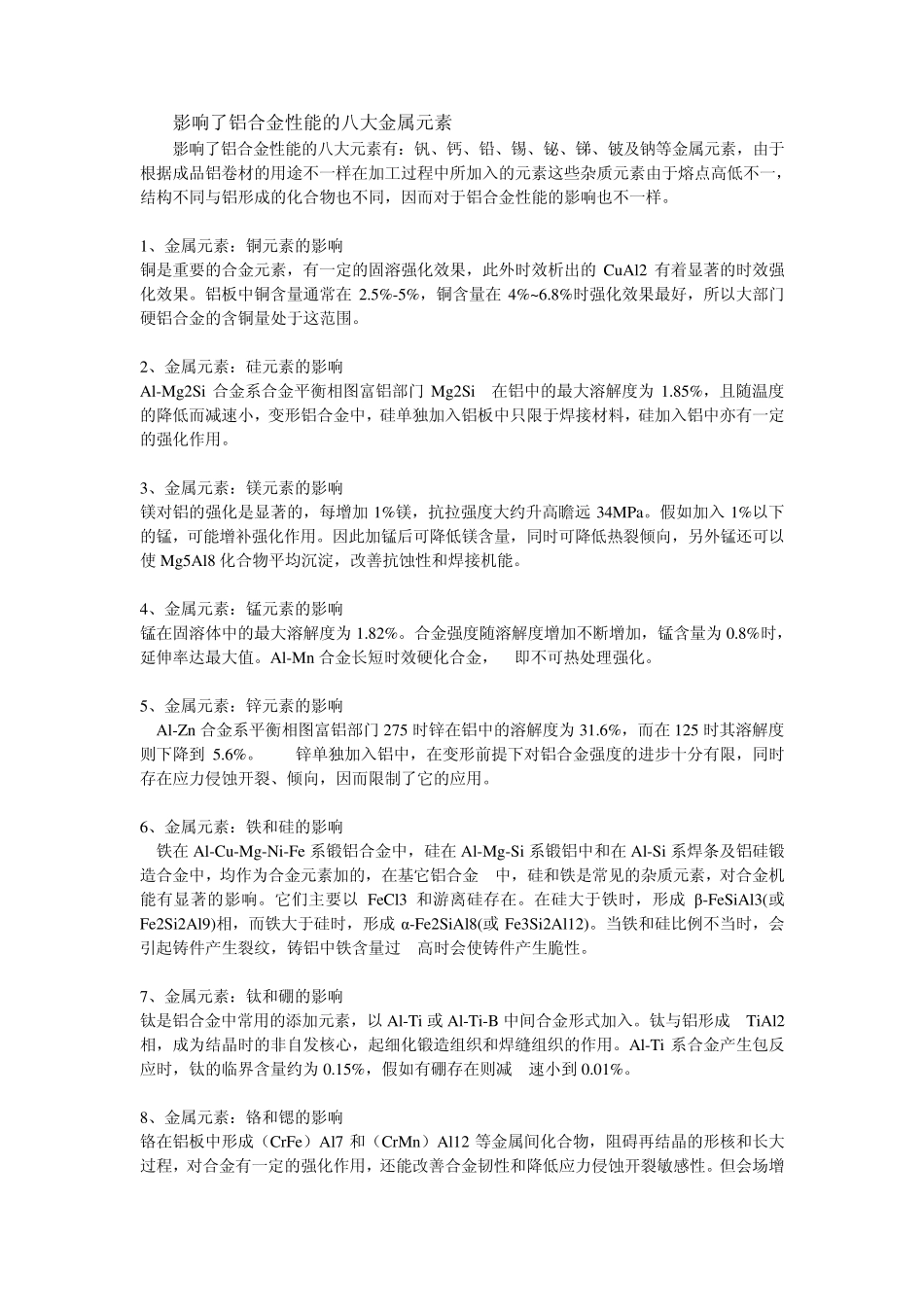

影响了铝合金性能的八大金属元素 影响了铝合金性能的八大元素有：钒、钙、铅、锡、铋、锑、铍及钠等金属元素，由于根据成品铝卷材的用途不一样在加工过程中所加入的元素这些杂质元素由于熔点高低不一，结构不同与铝形成的化合物也不同，因而对于铝合金性能的影响也不一样。 1、金属元素：铜元素的影响 铜是重要的合金元素，有一定的固溶强化效果，此外时效析出的CuAl2 有着显著的时效强化效果。铝板中铜含量通常在 2.5%-5%，铜含量在 4%~6.8%时强化效果最好，所以大部门硬铝合金的含铜量处于这范围。 2、金属元素：硅元素的影响 Al-Mg2Si 合金系合金平衡相图富铝部门 Mg2Si 在铝中的最大溶解度为 1.85%，且随温度的降低而减速小，变形铝合金中，硅单独加入铝板中只限于焊接材料，硅加入铝中亦有一定的强化作用。 3、金属元素：镁元素的影响 镁对铝的强化是显著的，每增加 1%镁，抗拉强度大约升高瞻远 34MPa。假如加入 1%以下 的锰，可能增补强化作用。因此加锰后可降低镁含量，同时可降低热裂倾向，另外锰还可以使 Mg5Al8 化合物平均沉淀，改善抗蚀性和焊接机能。 4、金属元素：锰元素的影响 锰在固溶体中的最大溶解度为 1.82%。合金强度随溶解度增加不断增加，锰含量为 0.8%时，延伸率达最大值。Al-Mn 合金长短时效硬化合金， 即不可热处理强化。 5、金属元素：锌元素的影响 Al-Zn 合金系平衡相图富铝部门 275 时锌在铝中的溶解度为 31.6%，而在 125 时其溶解度则下降到 5.6%。 锌单独加入铝中，在变形前提下对铝合金强度的进步十分有限，同时存在应力侵蚀开裂、倾向，因而限制了它的应用。 6、金属元素：铁和硅的影响 铁在 Al-Cu-Mg-Ni-Fe 系锻铝合金中，硅在 Al-Mg-Si 系锻铝中和在 Al-Si 系焊条及铝硅锻造合金中，均作为合金元素加的，在基它铝合金 中，硅和铁是常见的杂质元素，对合金机能有显著的影响。它们主要以 FeCl3 和游离硅存在。在硅大于铁时，形成 β-FeSiAl3(或 Fe2Si2Al9)相，而铁大于硅时，形成 α-Fe2SiAl8(或 Fe3Si2Al12)。当铁和硅比例不当时，会引起铸件产生裂纹，铸铝中铁含量过 高时会使铸件产生脆性。 7、金属元素：钛和硼的影响 钛是铝合金中常用的添加元素，以 Al-Ti 或 Al-Ti-B 中间合金形式加入。钛与铝形成 TiAl2相，成为结晶时的非自发核心，起细化锻造组织和焊缝组织的作用。Al-Ti 系合金产生包反应时，钛的临界含量约为 0.15%，假如有硼存在则减 ...
