往复式压缩机安装方案

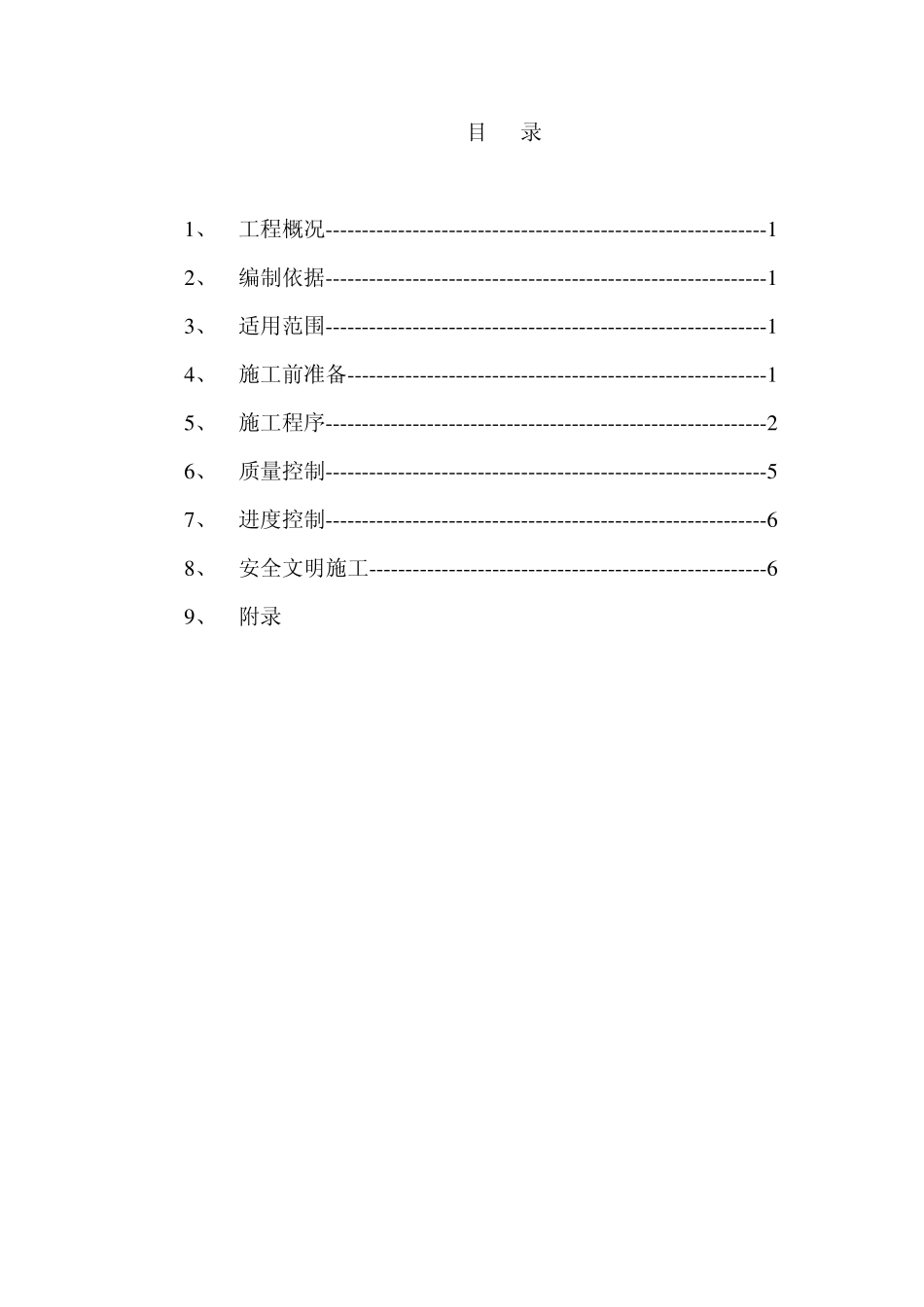

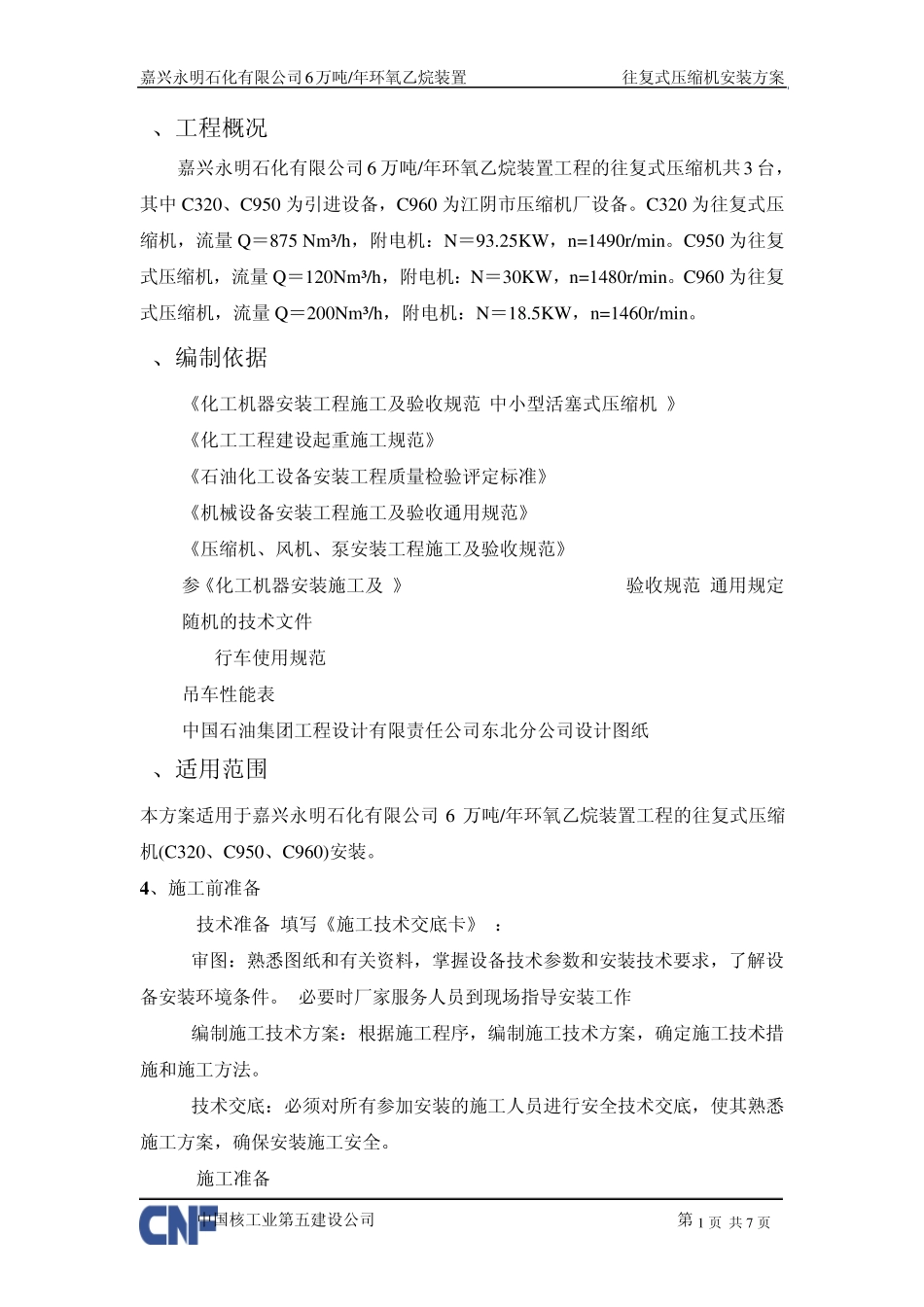

施 工 技 术 文 件 编号： CNF/CM 永明 FA-JX-015 文件类型 文件页数 附件页数 版次 修订说明 受控编号 FA 7 4 第一版 往复式压缩机安装方案 数据来源：位置和水平：HGJ206-92 同心度和皮带平行度：HGJ203-83 第一版 版次 发布日期 实施日期 编制/修改 审 核 批 准 CNF 中 国 核 工 业 第 五 建 设 公 司 目 录 1 、 工程概况-------------------------------------------------------------1 2 、 编制依据-------------------------------------------------------------1 3 、 适用范围-------------------------------------------------------------1 4 、 施工前准备----------------------------------------------------------1 5 、 施工程序-------------------------------------------------------------2 6 、 质量控制-------------------------------------------------------------5 7 、 进度控制-------------------------------------------------------------6 8 、 安全文明施工-------------------------------------------------------6 9 、 附录嘉兴永明石化有限公司6万吨/年环氧乙烷装置 往复式压缩机安装方案 中国核工业第五建设公司 第1 页 共7 页 1、工程概况 嘉兴永明石化有限公司6 万吨/年环氧乙烷装置工程的往复式压缩机共3 台，其中C320、C950 为引进设备，C960 为江阴市压缩机厂设备。C320 为往复式压缩机，流量 Q＝875 Nm³/h，附电机：N＝93.25KW，n=1490r/min。C950 为往复式压缩机，流量 Q＝120Nm³/h，附电机：N＝30KW，n=1480r/min。C960 为往复式压缩机，流量 Q＝200Nm³/h，附电机：N＝18.5KW，n=1460r/min。 2、编制依据 《化工机器安装工程施工及验收规范(中小型活塞式压缩机)》 HGJ206-92 《化工工程建设起重施工规范》 HGJ201-83 《石油化工设备安装工程质量检验评定标准》 SH3514-2001 《机械设备安装工程施工及验收通用规范》 GB50231-98 《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98 参《化工机器安装施工及)》 HGJ203-83验收规范(通用规定 随机的技术文件 16t行车使用规范 吊车性能表 中国石油集团工程设计有限责任公司东北分公司设计图纸 3、适用范围 本方案适用于嘉兴永明石化有限公司6 万吨/年环氧乙烷装置工程的往复式压缩机(C320、C950、C960)安装。 4 、...
