往复式压缩机施工方案

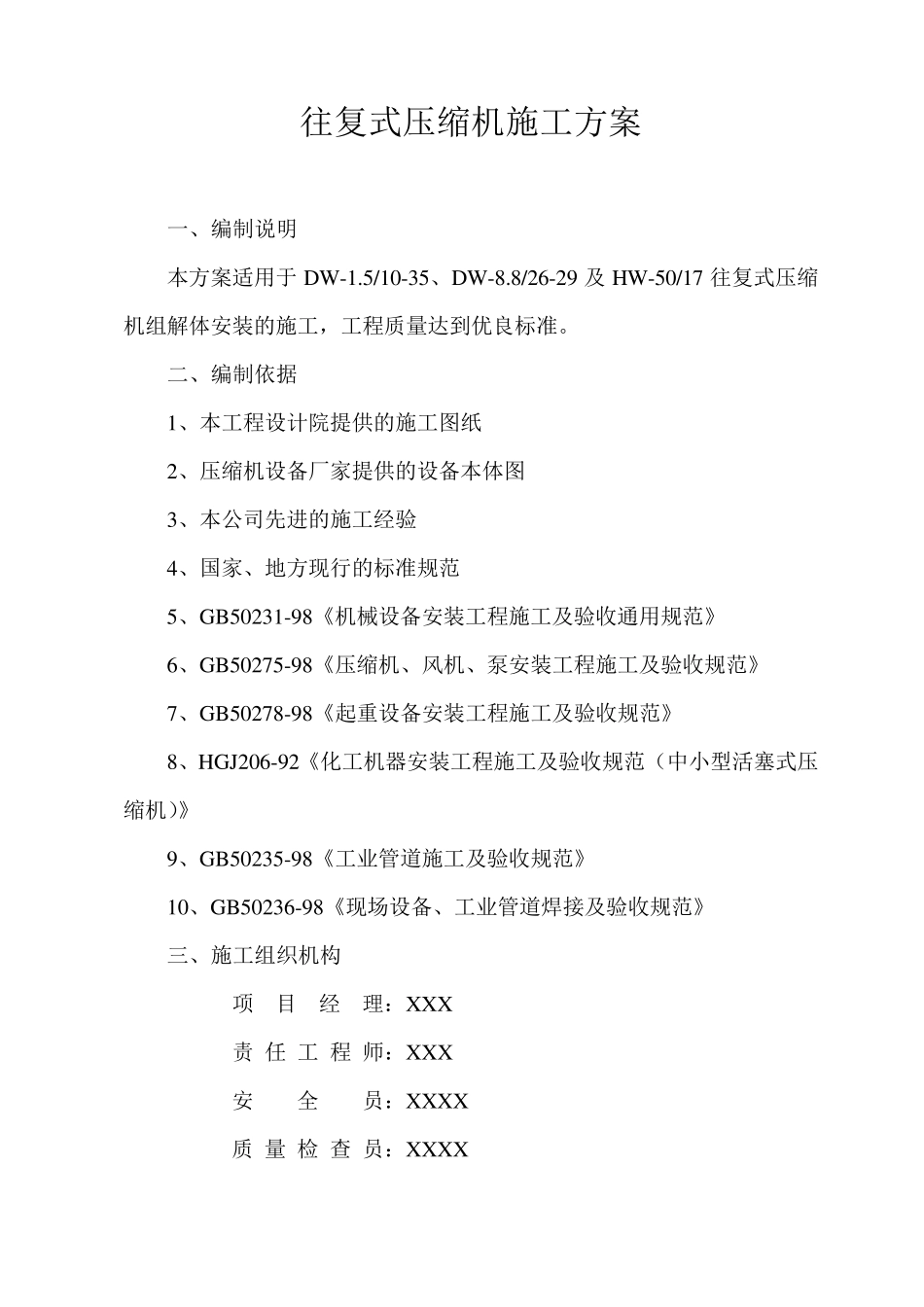

往复式压缩机施工方案 XXXXXXX 安装工程公司 XXXXX 年 X 月 XX 日往复式压缩机施工方案 一、编制说明 本方案适用于 DW-1.5/10-35、DW-8.8/26-29 及 HW-50/17 往复式压缩机组解体安装的施工，工程质量达到优良标准。 二、编制依据 1、本工程设计院提供的施工图纸 2、压缩机设备厂家提供的设备本体图 3、本公司先进的施工经验 4、国家、地方现行的标准规范 5、GB50231-98《机械设备安装工程施工及验收通用规范》 6、GB50275-98《压缩机、风机、泵安装工程施工及验收规范》 7、GB50278-98《起重设备安装工程施工及验收规范》 8、HGJ206-92《化工机器安装工程施工及验收规范（中小型活塞式压缩机）》 9、GB50235-98《工业管道施工及验收规范》 10、GB50236-98《现场设备、工业管道焊接及验收规范》 三、施工组织机构 项 目 经 理：XXX 责 任 工 程 师：XXX 安 全 员：XXXX 质 量 检 查 员：XXXX 造 价 员：X X X 设备专业工程师：X X X X 工艺专业工程师：X X X X 电气专业工程师：X X 仪表专业工程师：X X X 统 计 员：X X X 材 料 员：X X X 四、施工准备 ㈠安装应具备的条件 1、制造厂提供的以下技术文件及质量证明应齐全： 2、机组的设备图、安装图、系统图及安装操作使用说明书； 3、机身、中体、气缸、主轴、连杆、活塞杆等主要部件的时效或调质处理证明书； 4、气缸体及水冷夹套、压力容器的水压试验合格证明书； 5、高压缸体、主轴、活塞杆、压力容器及高压阀件的无损探伤合格证明书。 6、压缩机出厂前预组装和试运转记录。 ㈡施工前应具备条件 1、土建施工基本结束，厂房已封闭。 2、现场施工用水、电、气及照明齐备。 3、现场消防、保卫措施落实。 4、土建单位将基础移交给安装单位时，应有质量合格证明书及测量记录。基础上应明显标出标高基准线及基础的纵横中心线，重要机器的基础应有沉降观测点。基础复查合格并由土建单位与安装单位办理工序交接手续后方准进行安装。 5 、压缩机厂房内桥式起重机安装试车合格，具备使用条件。 6 、必要的施工机具、校验完好的重量，必要的消耗材料齐备。 7 、参加施工人员应充分熟悉图纸内容和设备结构特点，且经过详细的技术交底。 五、主要施工工艺 ㈠压缩机安装程序 施工准备→设备开箱→基础验收及处理→机身安装→中体安装→曲轴及轴承安装→二次灌浆→十字头与连杆安装→活塞与活塞环安装→填料函...
