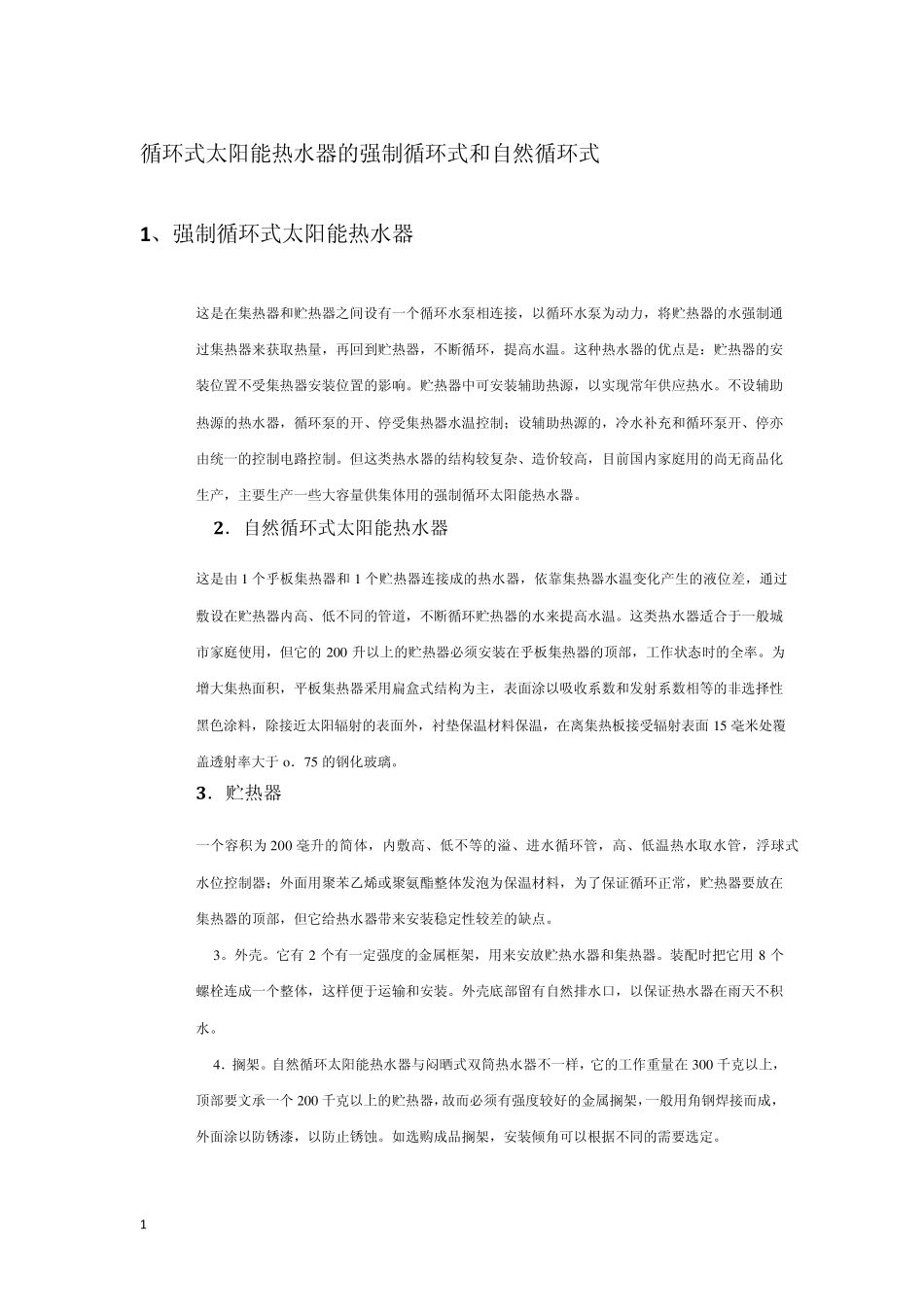

1 循环式太阳能热水器的强制循环式和自然循环式 1 、强制循环式太阳能热水器 这是在集热器和贮热器之间设有一个循环水泵相连接,以循环水泵为动力,将贮热器的水强制通过集热器来获取热量,再回到贮热器,不断循环,提高水温。这种热水器的优点是:贮热器的安装位置不受集热器安装位置的影响。贮热器中可安装辅助热源,以实现常年供应热水。不设辅助热源的热水器,循环泵的开、停受集热器水温控制;设辅助热源的,冷水补充和循环泵开、停亦由统一的控制电路控制。但这类热水器的结构较复杂、造价较高,目前国内家庭用的尚无商品化生产,主要生产一些大容量供集体用的强制循环太阳能热水器。 2.自然循环式太阳能热水器 这是由 1 个乎板集热器和1 个贮热器连接成的热水器,依靠集热器水温变化产生的液位差,通过敷设在贮热器内高、低不同的管道,不断循环贮热器的水来提高水温。这类热水器适合于一般城市家庭使用,但它的2 0 0 升以上的贮热器必须安装在乎板集热器的顶部,工作状态时的全率。为增大集热面积,平板集热器采用扁盒式结构为主,表面涂以吸收系数和发射系数相等的非选择性黑色涂料,除接近太阳辐射的表面外,衬垫保温材料保温,在离集热板接受辐射表面 1 5 毫米处覆盖透射率大于 o .7 5 的钢化玻璃。 3.贮热器 一个容积为 2 0 0 毫升的简体,内敷高、低不等的溢、进水循环管,高、低温热水取水管,浮球式水位控制器;外面用聚苯乙烯或聚氨酯整体发泡为保温材料,为了保证循环正常,贮热器要放在集热器的顶部,但它给热水器带来安装稳定性较差的缺点。 3 。外壳。它有 2 个有一定强度的金属框架,用来安放贮热水器和集热器。装配时把它用 8 个螺栓连成一个整体,这样便于运输和安装。外壳底部留有自然排水口,以保证热水器在雨天不积水。 4 .搁架。自然循环太阳能热水器与闷晒式双筒热水器不一样,它的工作重量在 3 0 0 千克以上,顶部要文承一个 2 0 0 千克以上的贮热器,故而必须有强度较好的金属搁架,一般用角钢焊接而成,外面涂以防锈漆,以防止锈蚀。如选购成品搁架,安装倾角可以根据不同的需要选定。 1 太阳能集热器在太阳能的热利用中,关键是将太阳的辐射能转换为热能。由于太阳能比较分散,必须设法把它集中起来,所以,集热器是各种利用太阳能装置的关键部分。由于用途不同,集热器及其匹配的系统类型分为许多种,名称也不同,如用于炊事的太阳灶、用于产生热水的太阳能热水...
