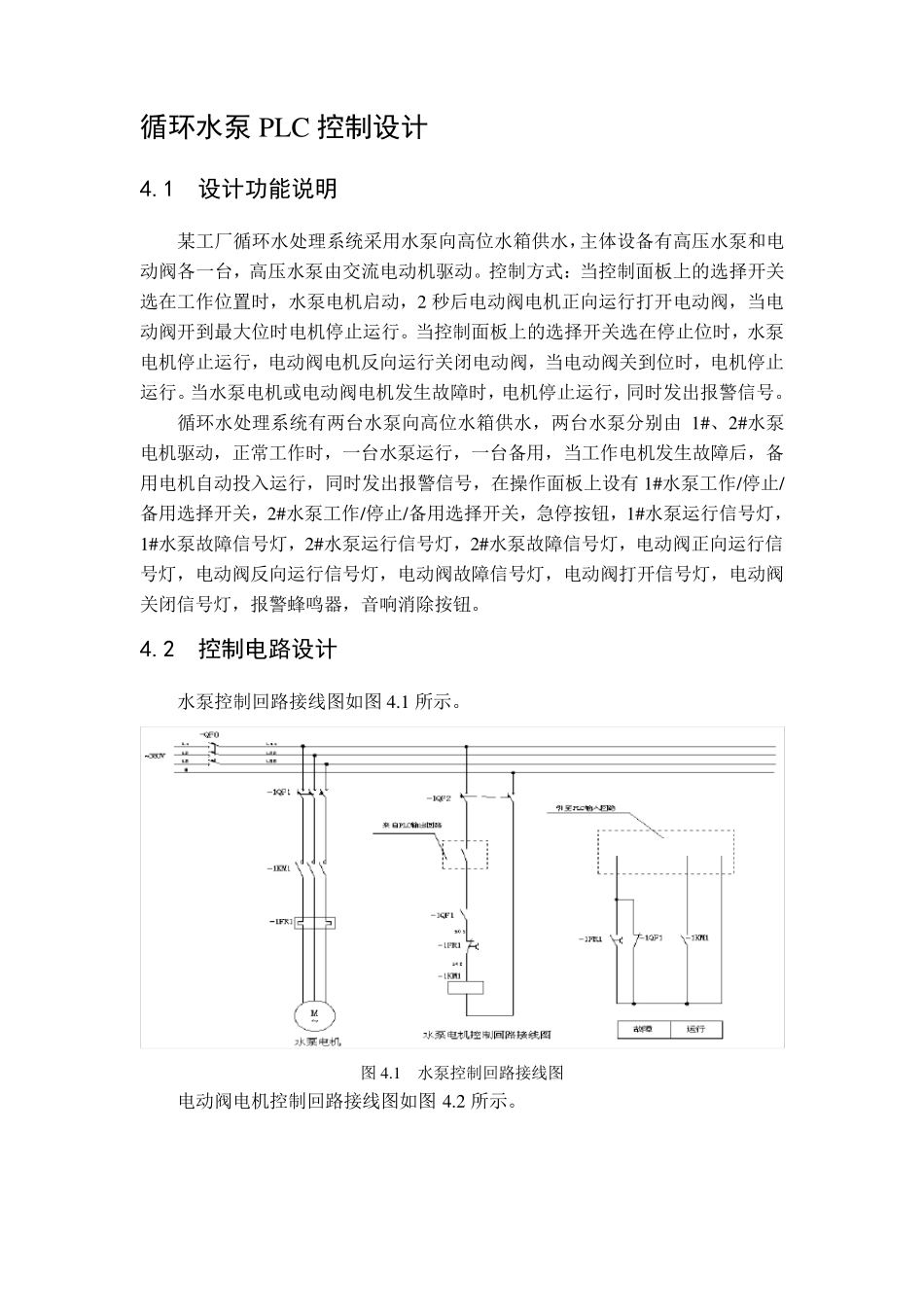

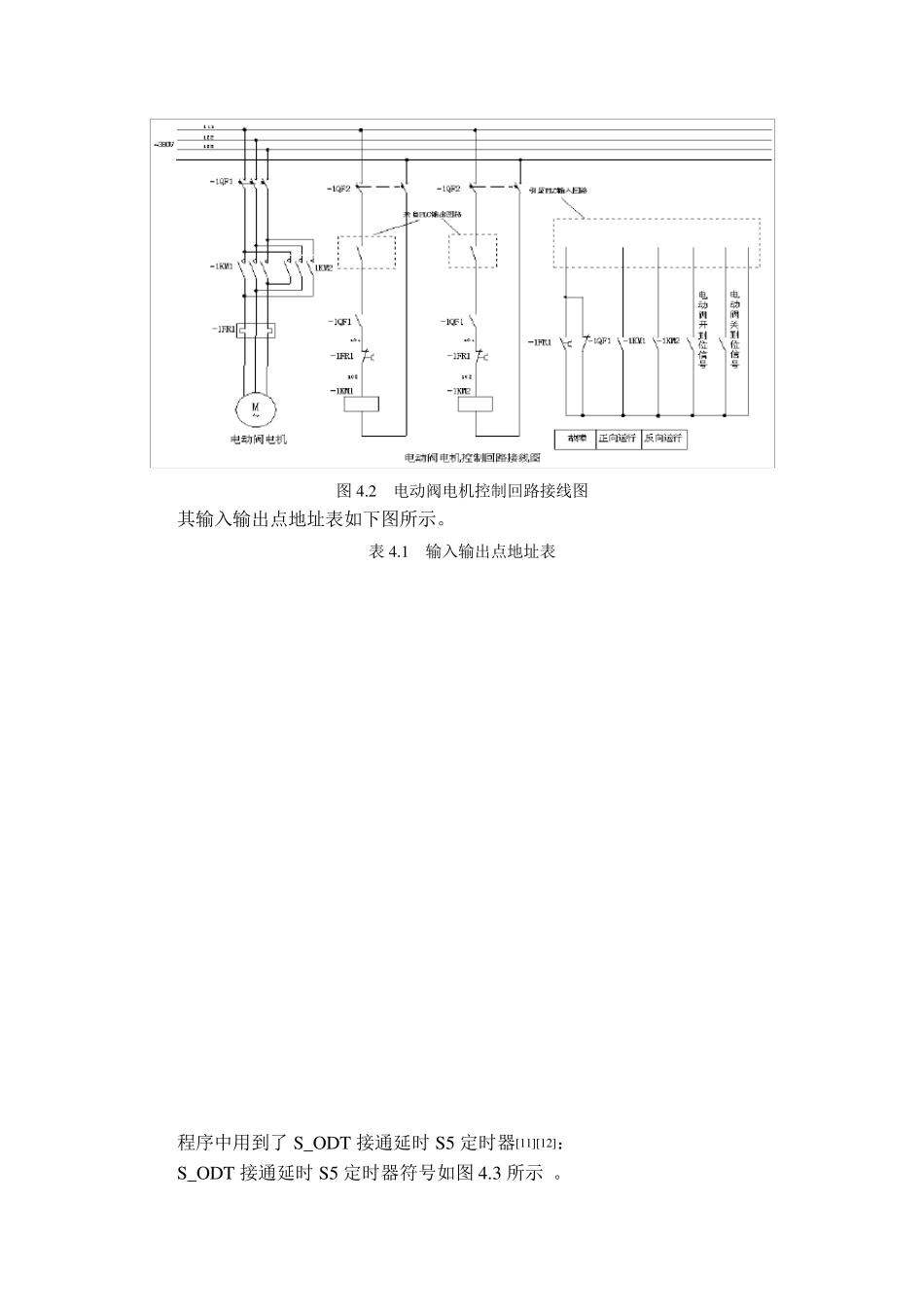

循环水泵PLC 控制设计 4.1 设计功能说明 某工厂循环水处理系统采用水泵向高位水箱供水，主体设备有高压水泵和电动阀各一台，高压水泵由交流电动机驱动。控制方式：当控制面板上的选择开关选在工作位置时，水泵电机启动，2 秒后电动阀电机正向运行打开电动阀，当电动阀开到最大位时电机停止运行。当控制面板上的选择开关选在停止位时，水泵电机停止运行，电动阀电机反向运行关闭电动阀，当电动阀关到位时，电机停止运行。当水泵电机或电动阀电机发生故障时，电机停止运行，同时发出报警信号。 循环水处理系统有两台水泵向高位水箱供水，两台水泵分别由1#、2#水泵电机驱动，正常工作时，一台水泵运行，一台备用，当工作电机发生故障后，备用电机自动投入运行，同时发出报警信号，在操作面板上设有1#水泵工作/停止/备用选择开关，2#水泵工作/停止/备用选择开关，急停按钮，1#水泵运行信号灯，1#水泵故障信号灯，2#水泵运行信号灯，2#水泵故障信号灯，电动阀正向运行信号灯，电动阀反向运行信号灯，电动阀故障信号灯，电动阀打开信号灯，电动阀关闭信号灯，报警蜂鸣器，音响消除按钮。 4.2 控制电路设计 水泵控制回路接线图如图 4.1 所示。 图 4.1 水泵控制回路接线图 电动阀电机控制回路接线图如图 4.2 所示。 图4.2 电动阀电机控制回路接线图 其输入输出点地址表如下图所示。 表4.1 输入输出点地址表 程序中用到了 S_ ODT 接通延时 S5 定时器[11][12]： S_ ODT 接通延时 S5 定时器符号如图4.3 所示 。 图4.3 S_ ODT 接通延时S5 定时器符号 S_ ODT 接通延时S5 定时器参数如表4.2 所示。 表4.2 S_ ODT 接通延时S5 定时器参数表 说明如下： S_ ODT(接通延时S5 定时器指令)用于启动(S)输入端上出现上升沿时，起动指定的定时器。为了起动定时器，信号变化总是必要的。只要 S 输入端的信号状态为 1，则定时器就按输入端 TV 上设定的时间间隔继续进行。当时间已经结束，未出现错误并且 S 输入端上的信号状态仍为 1，则输入 Q 的信号状态为 1。当定时器正在运行时，如果 S 输入端的信号状态从 1 变为 0，则定时器停止运行。此时，输出 Q 的信号状态为 0。 当定时器运行时，如果复位 (R)输入端从 0 变为 1 时，定时器复位。同时当前时间和时基清零。此时，输出 Q 的信号状态为 0。 如果在输入端 R 的状态为逻辑 1，同时定时器没有运行， 输入端 S 为 1，则定时器...
