微型台转DIY

微型台转DIY_第1页
1/45
微型台转DIY_第2页
2/45
微型台转DIY_第3页
3/45

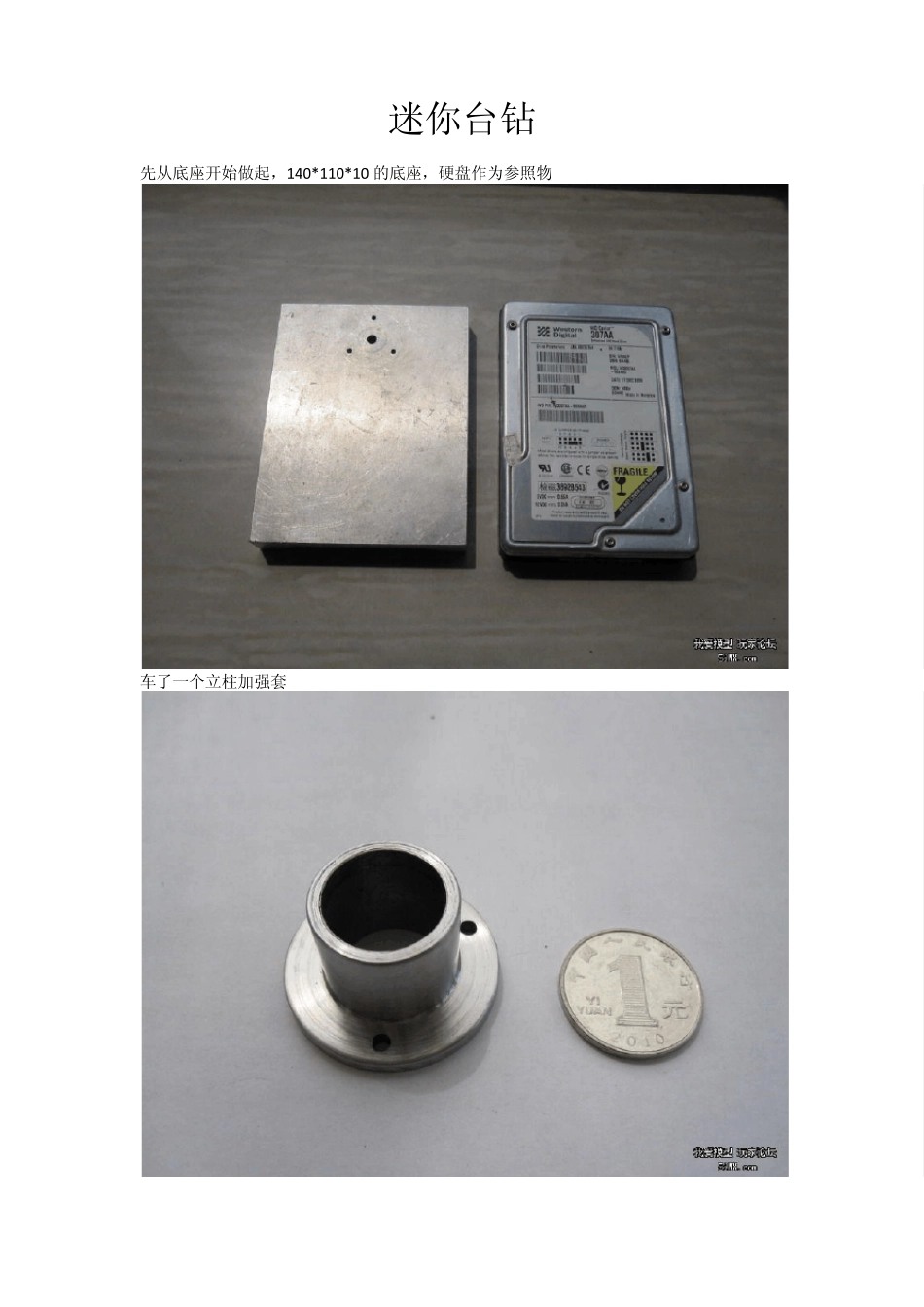

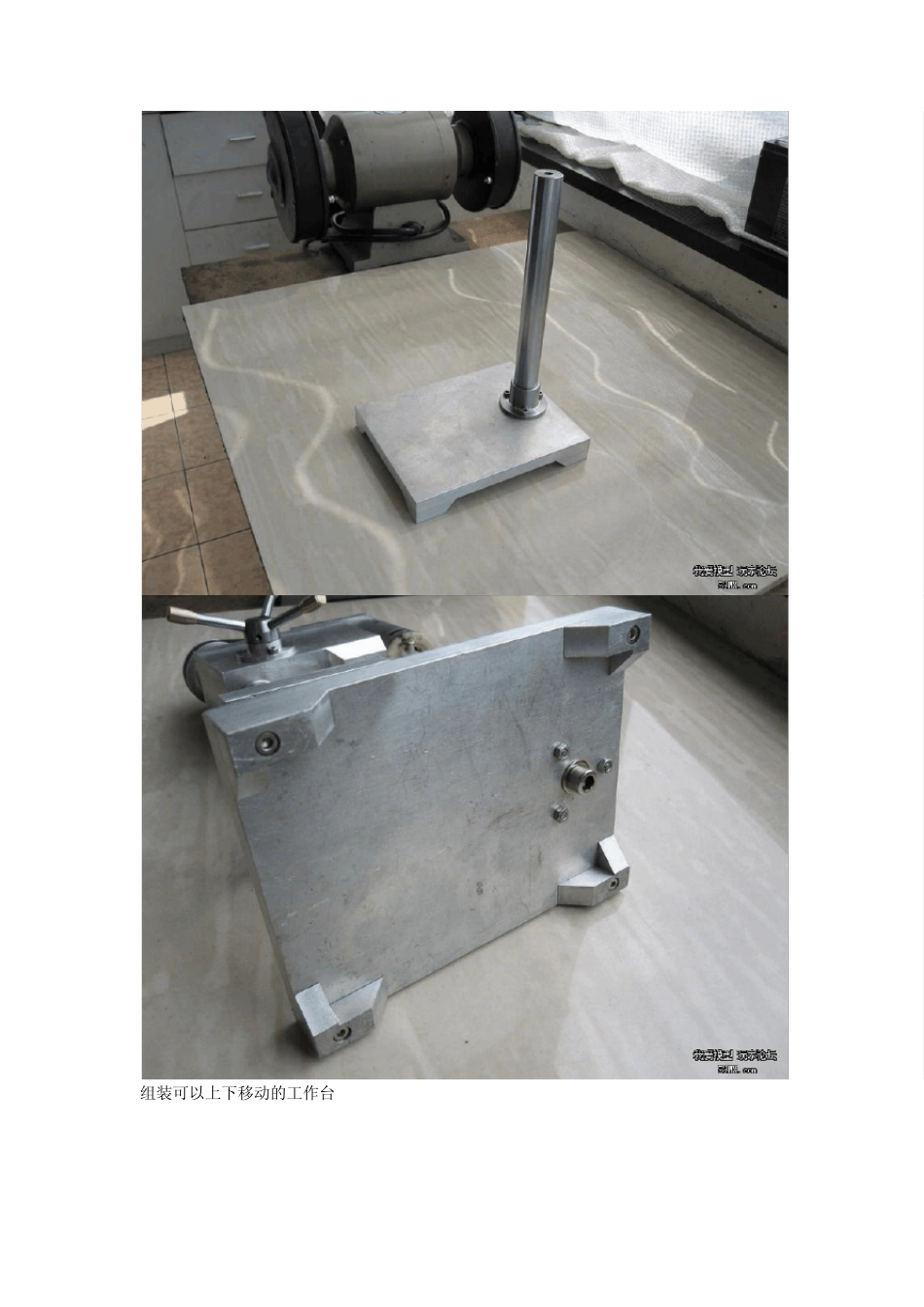

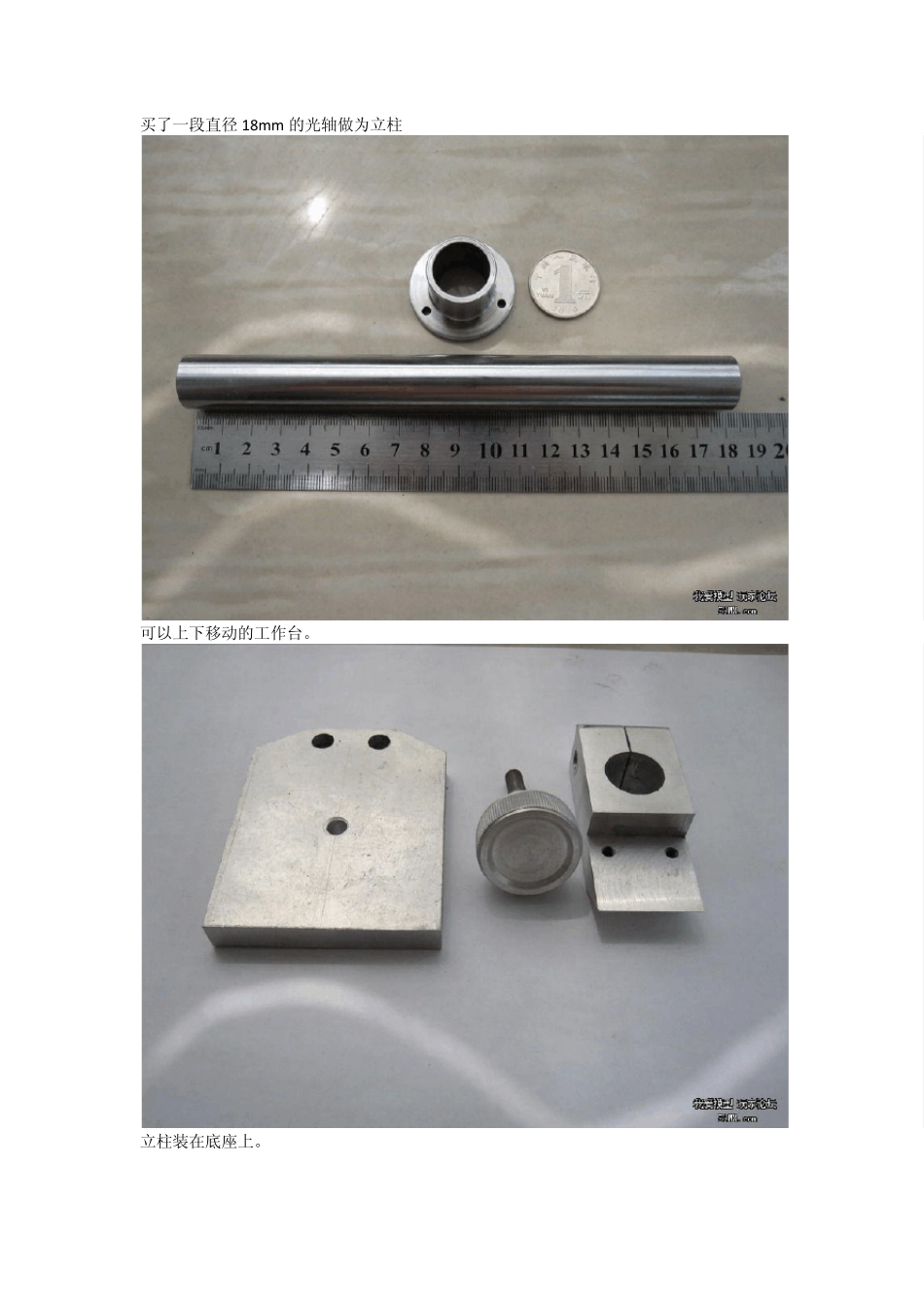

迷你台钻 先从底座开始做起,140*110*10 的底座,硬盘作为参照物 车了一个立柱加强套 买了一段直径18m m 的光轴做为立柱 可以上下移动的工作台。 立柱装在底座上。 组装可以上下移动的工作台 装上了,还比较满意 开始做机头。 划线,上四爪,掏里孔。 掏立柱孔 保证同心度,22m m 的轴承孔也同时掏出来 主轴孔和立柱孔 掏齿轮轴孔,这个更邪乎,只卡了两个爪子 掏发条位置孔,也是只用了3 个爪子 齿轮轴孔掏完了 发条位置孔也掏完了 所有孔全部掏完 铣电机座的调节孔 装上电机 皮带轮的轴承座 压入轴承 与机头配钻固定孔 45#钢车的主轴,轴套,齿轮轴。齿轮是买的模数 1 的10 齿成品,轴套上的齿是线切割的 坏的进口玩具上拆下来的发条,弹性钢钢的,还有铝合金车的发条盖 车发条盖 摇臂座与齿轮轴配钻 摇臂座和3 个 5m m 摇臂 开始总组装 皮带轮轴已组装好,用卡圈卡住轴承 组装主轴和轴套 主轴和轴套分别压入轴承 同样用卡圈卡住 装入机头之前先涂满锂基黄油 皮带轮轴已装上 装入主轴和齿轮轴 开始装发条 把机头卡在平口钳上还好装点 费了好大劲,装了 3 遍才装上 装上发条盖 装上 3 根直径 5m m 的摇臂,摇臂把手还没做完 把机头装在立柱上,6m m 不锈钢内六方螺钉固定 侧身照 装上电机和同步带 俯视 电压电流 车手把 电机罩 平口钳
