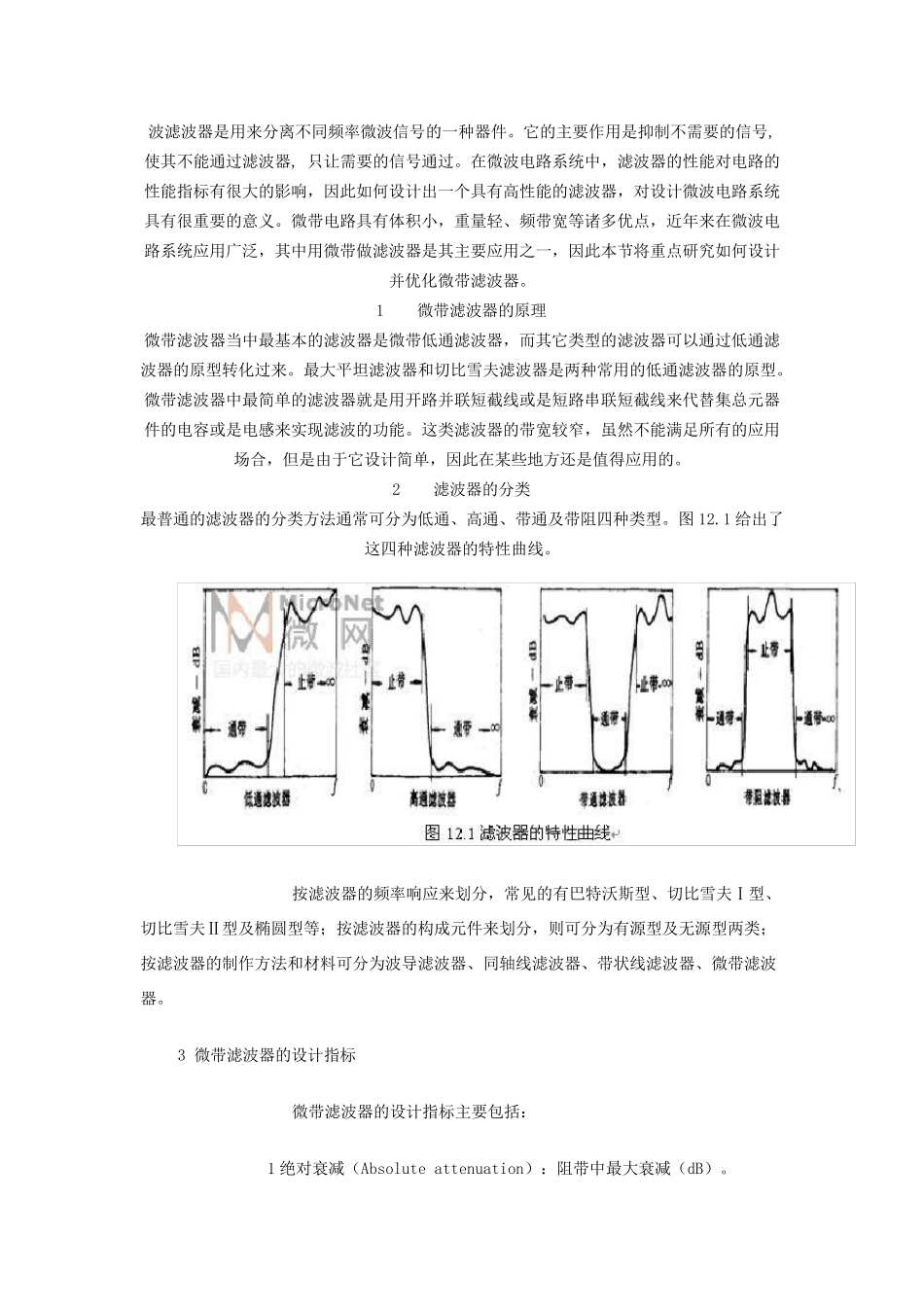

波 滤 波 器 是 用 来 分 离 不 同 频 率 微 波 信 号 的 一 种 器 件 。 它 的 主 要 作 用 是 抑 制 不 需 要 的 信 号 , 使 其 不 能 通 过 滤 波 器 , 只 让 需 要 的 信 号 通 过 。 在 微 波 电 路 系 统 中 ， 滤 波 器 的 性 能 对 电 路 的性 能 指 标 有 很 大 的 影 响 ， 因 此 如 何 设 计 出 一 个 具 有 高 性 能 的 滤 波 器 ， 对 设 计 微 波 电 路 系 统具 有 很 重 要 的 意 义 。 微 带 电 路 具 有 体 积 小 ， 重 量 轻 、 频 带 宽 等 诸 多 优 点 ， 近 年 来 在 微 波 电路 系 统 应 用 广 泛 ， 其 中 用 微 带 做 滤 波 器 是 其 主 要 应 用 之 一 ， 因 此 本 节 将 重 点 研 究 如 何 设 计并 优 化 微 带 滤 波 器 。 1 微 带 滤 波 器 的 原 理 微 带 滤 波 器 当 中 最 基 本 的 滤 波 器 是 微 带 低 通 滤 波 器 ， 而 其 它 类 型 的 滤 波 器 可 以 通 过 低 通 滤波 器 的 原 型 转 化 过 来 。 最 大 平 坦 滤 波 器 和 切 比 雪 夫 滤 波 器 是 两 种 常 用 的 低 通 滤 波 器 的 原 型 。微 带 滤 波 器 中 最 简 单 的 滤 波 器 就 是 用 开 路 并 联 短 截 线 或 是 短 路 串 联 短 截 线 来 代 替 集 总 元 器件 的 电 容 或 是 电 感 来 实现滤 波 的 功能 。 这类 滤 波 器 的 带 宽 较窄， 虽然不 能 满足所有 的 应 用场合， 但是 由于它 设 计 简 单 ， 因 此 在 某些地方还是 值得应 用 的 。 2 滤 波 器 的 分 类 最 普通 的 滤 波 器 的 分 类 方法通 常 可 分 为低 通 、 高 通 、 带 通 及带 阻四种 类 型 。 图12.1 给出 了这四种 滤 波 器 的 特性 曲线 。 按滤 波 器 的 频 率 响 应 来 划分 ， 常 见的 有 巴特沃斯型 、 切 比 雪 夫 Ⅰ型 、切 比 雪 夫 Ⅱ型 及椭圆型 等 ；按滤 波 器 的 构成元 件 来 划分 ， 则可 分 为有 源型 及无源型 两 类 ；按滤 波 器 的 制 作 方法和 材料可 ...
