微机课程设计8086控制的循环彩灯报告

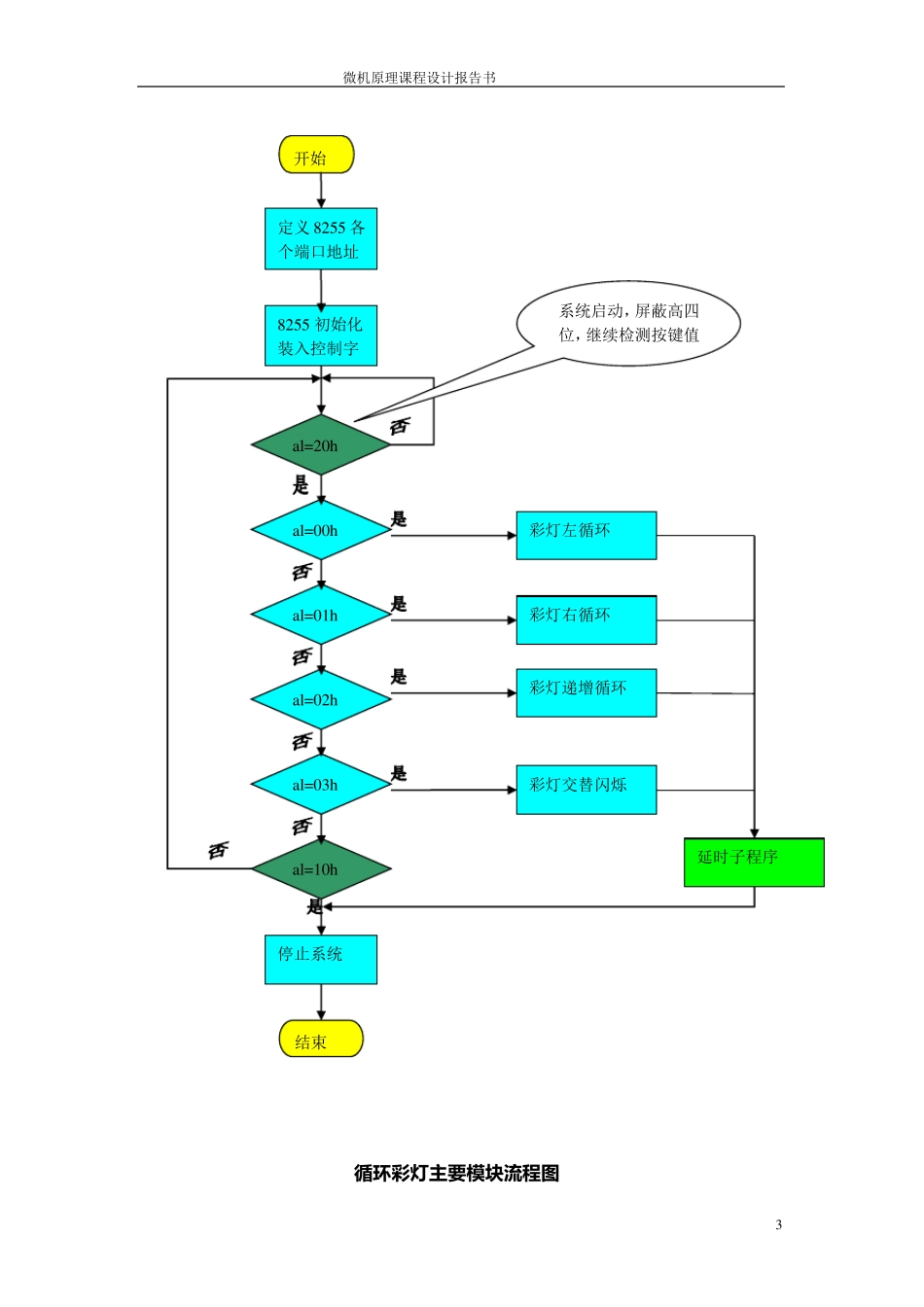

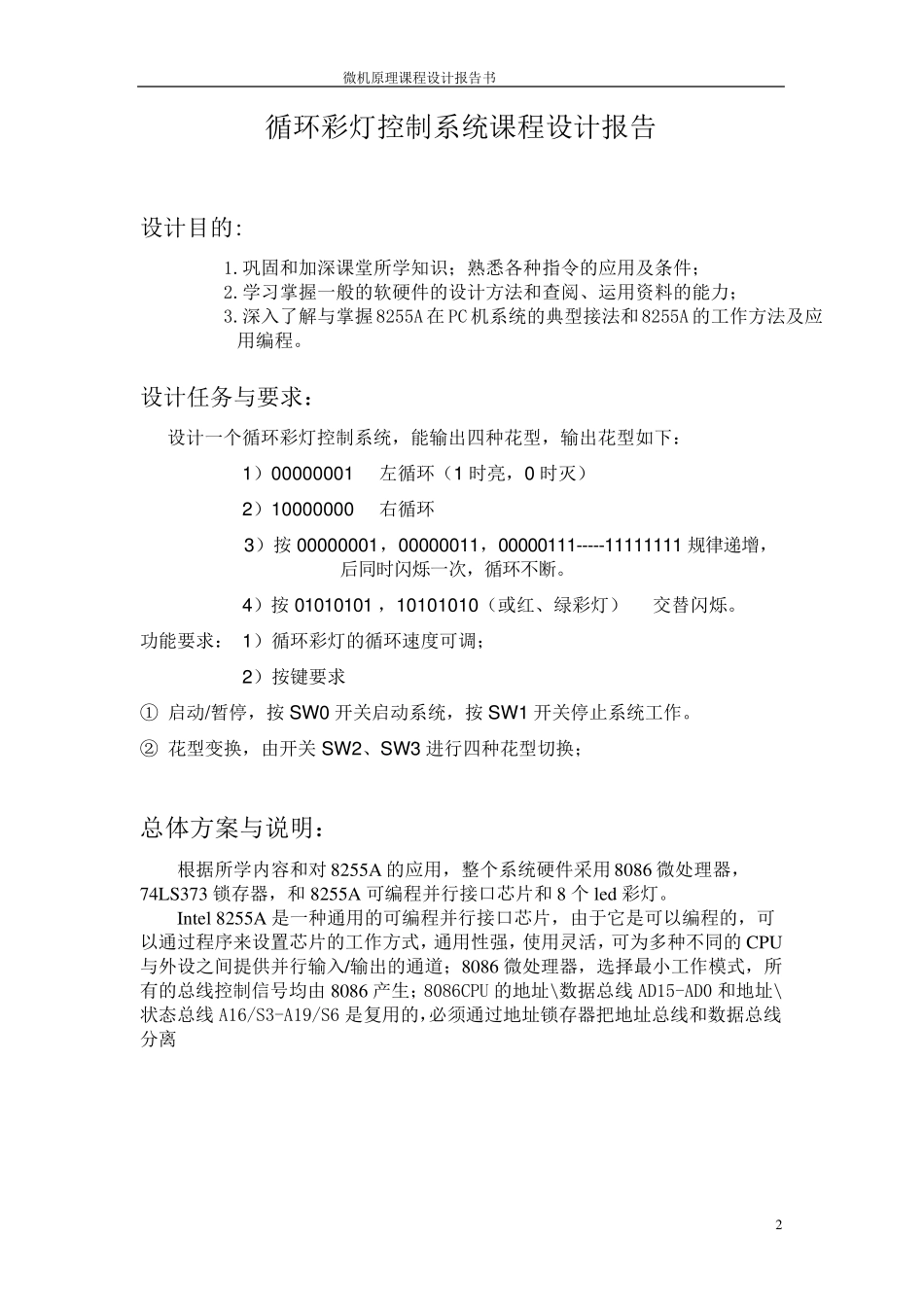

微机原理课程设计报告书 1 微机原理课程设计报告 题 目： 循 环 彩 灯 控 制系统 学 年：1 0 /1 1 学年 学期：第 1 学期 班级： 学 号： 姓名： 微机原理课程设计报告书 2 循环彩灯控制系统课程设计报告 设计目的: 1.巩固和加深课堂所学知识；熟悉各种指令的应用及条件； 2.学习掌握一般的软硬件的设计方法和查阅、运用资料的能力； 3.深入了解与掌握8255A 在PC 机系统的典型接法和8255A 的工作方法及应用编程。 设计任务与要求： 设计一个循环彩灯控制系统，能输出四种花型，输出花型如下： 1）00000001 左循环（1 时亮，0 时灭） 2）10000000 右循环 3）按00000001，00000011，00000111-----11111111 规律递增，后同时闪烁一次，循环不断。 4）按01010101 ，10101010（或红、绿彩灯） 交替闪烁。 功能要求： 1）循环彩灯的循环速度可调； 2）按键要求 ① 启动/暂停，按SW 0 开关启动系统，按SW 1 开关停止系统工作。 ② 花型变换，由开关 SW 2、SW 3 进行四种花型切换； 总体方案与说明： 根据所学内容和对8255A 的应用，整个系统硬件采用8086 微处理器，74LS373 锁存器，和8255A 可编程并行接口芯片和8 个led 彩灯。 Intel 8255A 是一种通用的可编程并行接口芯片，由于它是可以编程的，可以通过程序来设置芯片的工作方式，通用性 强 ，使 用灵 活 ，可为 多 种不同的CPU与外 设之 间 提 供 并行输入/输出的通道 ；8086 微处理器，选 择 最 小 工作模 式，所有 的总线 控制信 号 均 由 8086 产 生 ；8086CPU 的地 址 \数 据总线 AD15-AD0 和地 址 \状 态 总线 A16/S3-A19/S6 是复 用的，必 须 通过地 址 锁存器把 地 址 总线 和数 据总线分 离 微机原理课程设计报告书 3 循 环 彩 灯 主要模块流程图 开始 定义8255 各个端口地址 8255 初始化 装入控制字 al=10h al=20h al=00h al=02h al=01h al=03h 彩灯左循环 彩灯右循环 彩灯递增循环 彩灯交替闪烁 停止系统 延时子程序 结束 系统启动，屏蔽高四位，继续检测按键值 微机原理课程设计报告书 4 软件设计 采用模块化程序设计思想，将软件划分成若干单元，主要包括主程序、LED彩灯显示子程序和延时子程序等。本系统具体汇编源程序见附表一。 使用软件说明： Proteu s Proteu s 是世界上著名的 EDA 工具(仿真软件)，从原理图...
