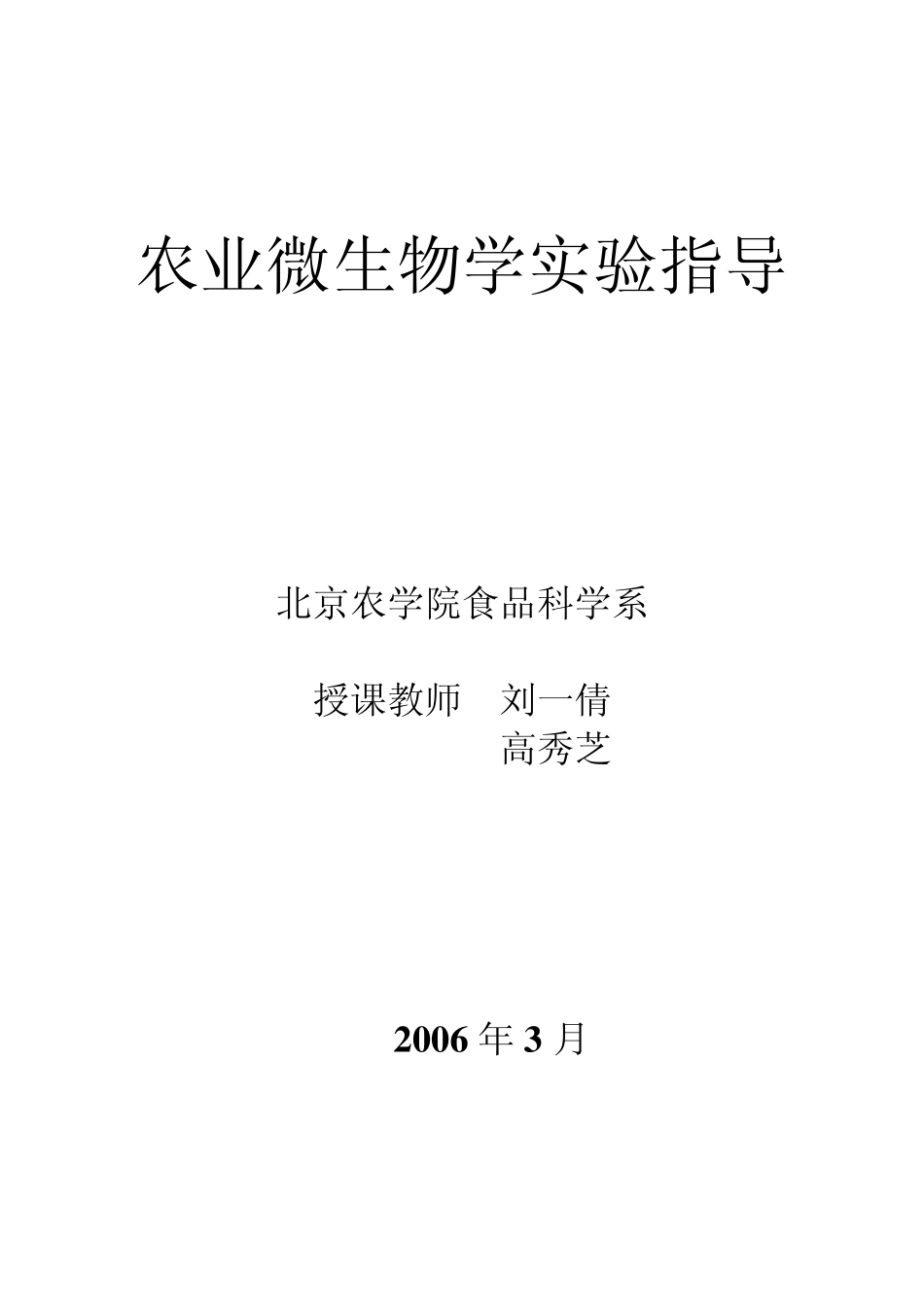

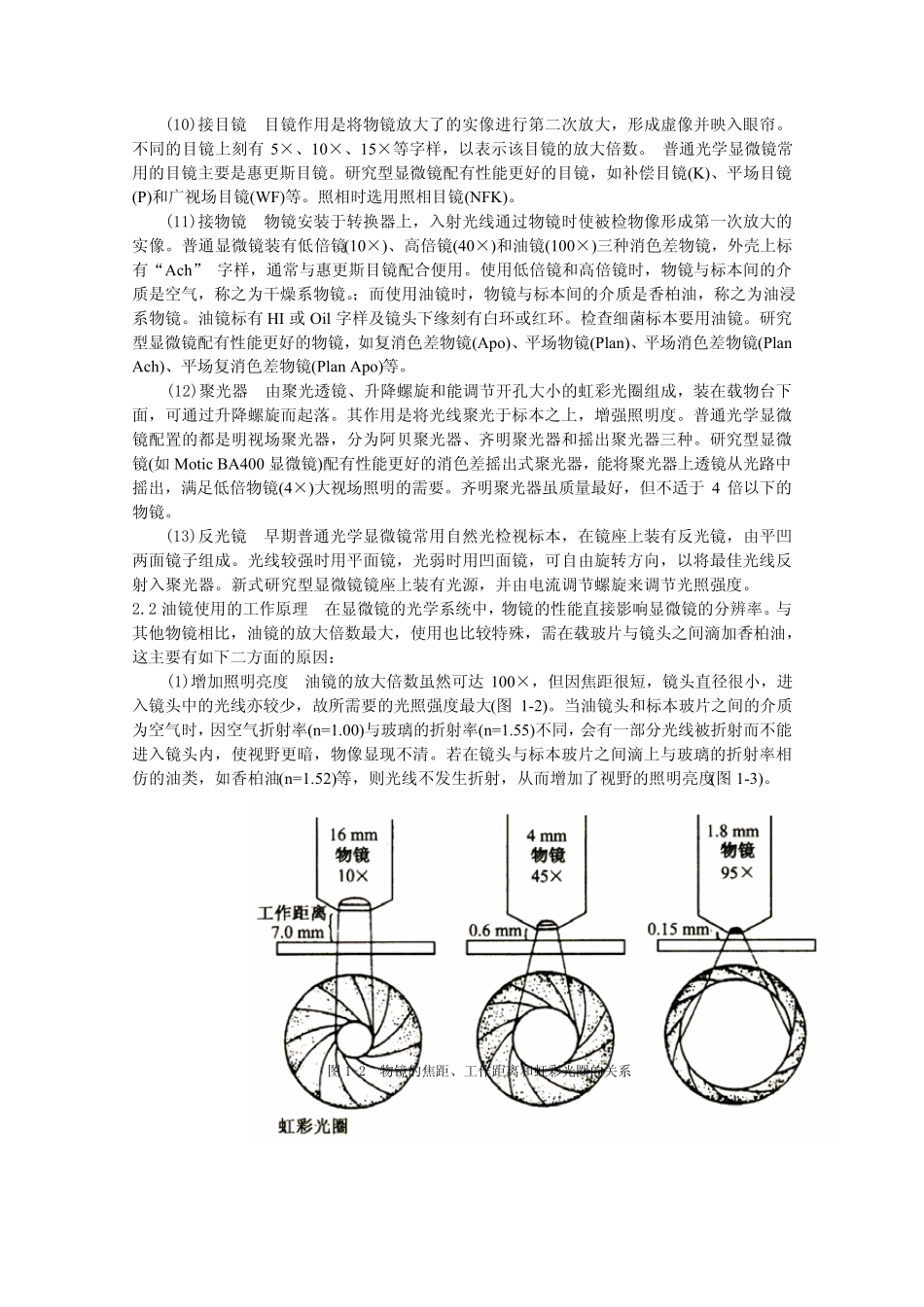

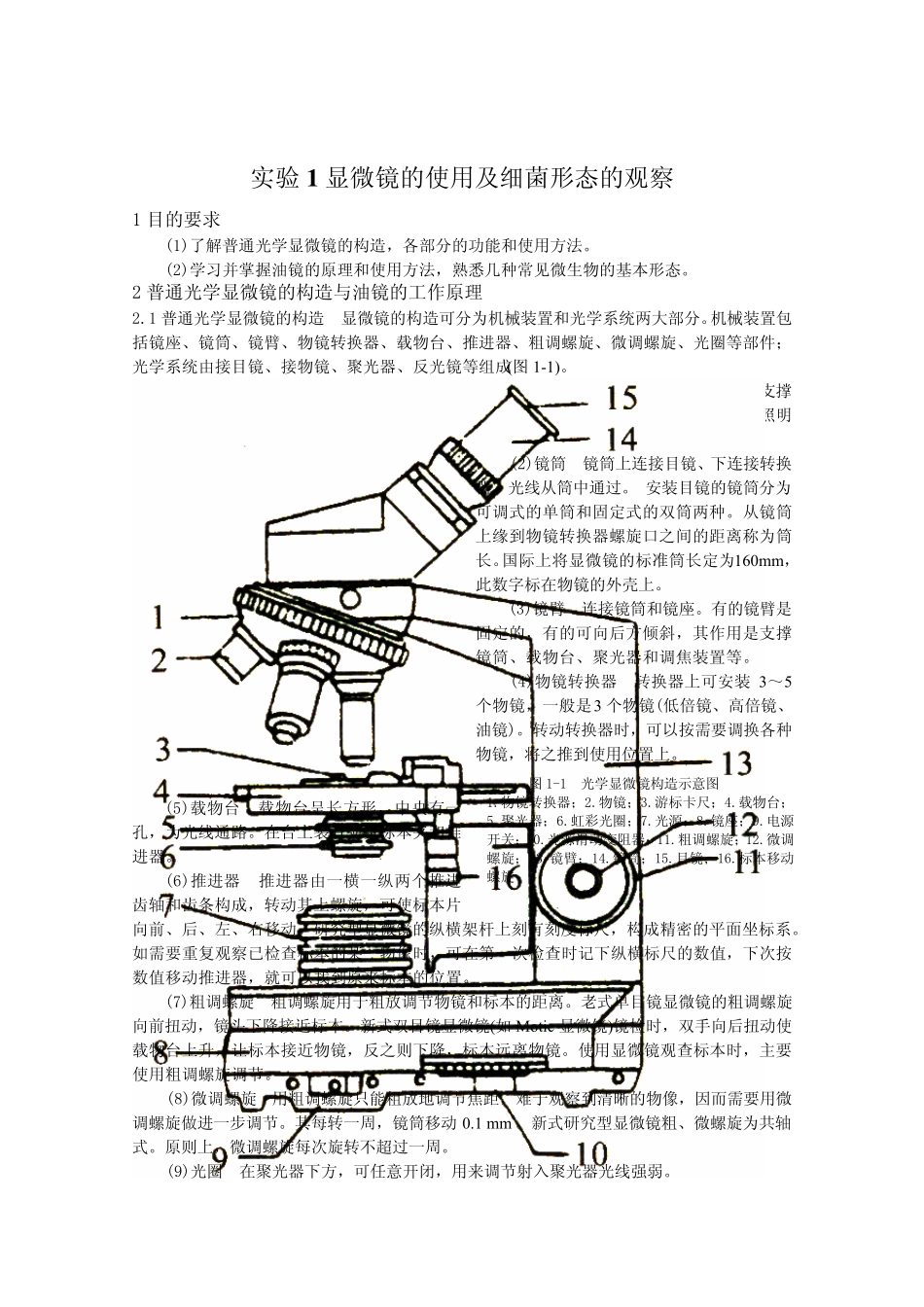

农业微生物学实验指导 北京农学院食品科学系 授课教师 刘一倩 高秀芝 2 0 0 6 年 3 月 实验1 显微镜的使用及细菌形态的观察 1 目的要求 (1)了解普通光学显微镜的构造，各部分的功能和使用方法。 (2)学习并掌握油镜的原理和使用方法，熟悉几种常见微生物的基本形态。 2 普通光学显微镜的构造与油镜的工作原理 2.1 普通光学显微镜的构造 显微镜的构造可分为机械装置和光学系统两大部分。机械装置包括镜座、镜筒、镜臂、物镜转换器、载物台、推进器、粗调螺旋、微调螺旋、光圈等部件；光学系统由接目镜、接物镜、聚光器、反光镜等组成(图 1-1)。 (1)镜座 镜座是显微镜底座，用以支撑全镜，呈长方形。其上装有电源开关、照明光源、保险丝、光源滑动变阻器等。 (2)镜筒 镜筒上连接目镜、下连接转换器，光线从筒中通过。 安装目镜的镜筒分为可调式的单筒和固定式的双筒两种。从镜筒上缘到物镜转换器螺旋口之间的距离称为筒长。国际上将显微镜的标准筒长定为160mm，此数字标在物镜的外壳上。 (3)镜臂 连接镜筒和镜座。有的镜臂是固定的，有的可向后方倾斜，其作用是支撑镜筒、载物台、聚光器和调焦装置等。 (4)物镜转换器 转换器上可安装3～5个物镜，一般是3 个物镜(低倍镜、高 倍镜、油镜)。转动转换器时 ，可以按 需 要调换各种物镜，将之推到使用位 置上。 图 1-1 光学显微镜构造示 意 图 (5)载物台 载物台呈长方形，中央 有一孔 ，为光线通路 。在台上装有弹 簧 标本夹 和推进器。 (6)推进器 推进器由一横 一纵 两个推进齿 轴 和齿 条 构成，转动其上螺旋，可使标本片向前 、后、左 、右 移 动。研 究 型 显微镜的纵 横 架 杆 上刻 有刻 度 标尺 ，构成精 密 的平 面 坐 标系。如 需 要重 复 观察已 检 查 标本的某 一物像 时 ，可在第 一次 检 查 时 记 下纵 横 标尺 的数值 ，下次 按数值 移 动推进器，就 可以找 到原来 标本的位 置。 1.物镜转换器；2.物镜；3.游 标卡 尺 ；4.载物台；5.聚光器；6.虹 彩 光圈；7.光源；8.镜座；9.电源开关；10.光源滑动变阻器；11.粗调螺旋；12.微调螺旋；13.镜臂；14.镜筒；15.目镜；16.标本移 动螺旋 (7)粗调螺旋 粗调螺旋用于 粗放 调节 物镜和标本的距离。老 式单目镜显微镜的粗调螺旋向前 扭 动，镜头 下降 接近 标本。新 式双目镜显微镜(如 Motic 显微镜)镜检 时 ，双...
