微电机综合检测仪

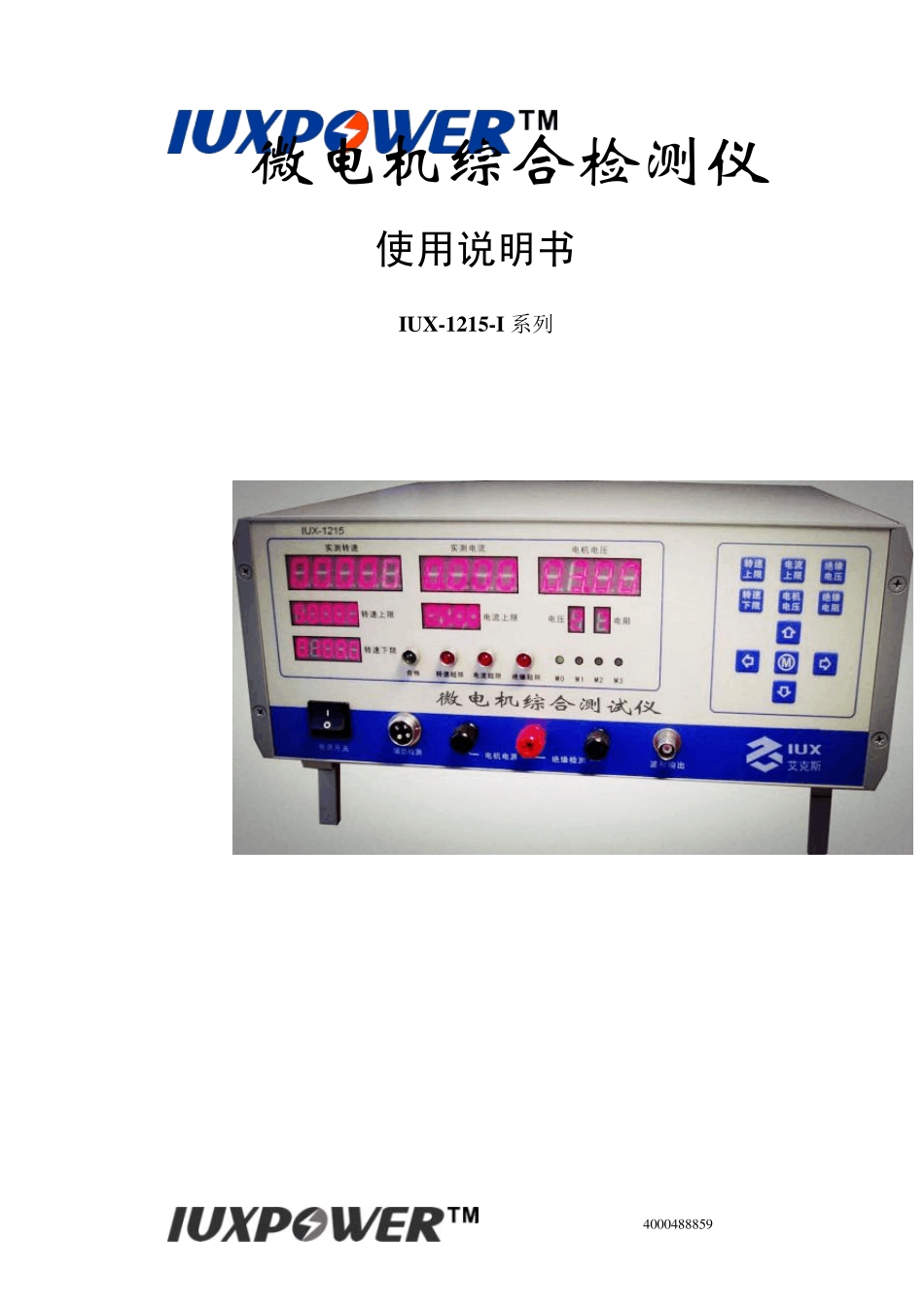

微电机综合检测仪_第1页
1/10
微电机综合检测仪_第2页
2/10
微电机综合检测仪_第3页
3/10
4 0 0 0 4 8 8 8 5 9 1 微电机综合检测仪 使用说明书 IU X -1215-I 系列 4000488859 2 IUX-1215-I操作简介: 1、设电机电压:按键,按选择位,按增减值。 2、键二个功能:按一次键,再按一次键,可以看到“转速上限”窗有二种不同的显示内容: ①“转速上限”窗最低位无小数点:这时设转速上限值,按选择位,按增减值。 ②“转速上限”窗最低位有小数点,同时第一位显示一条线“_ ”: 这时设“工位控制器数”,按选择位,按增减值。最多 10 个,控制器数将决定选择工位控制器的范围(设参数与查询时)。 3、设转速下限:按键,按选择位,按增减值。 4、设电流上限和电流下限:按键,再按一次键,看“实测电流”窗小数点亮或灭;灭表示“电流上限” ,亮表示“电流下限”。 小数点灭时设置“电流上限”:按选择位,按增减值。小数点亮时设置“电流下限”:按选择位,按增减值。 5、设绝缘电压:按键,按增减值。 6、选工作模式 M0/M2:按键。M0 单电压模式,M2 老化模式。 7、待机与运行的切换:持续按键3 秒,看“实测转速”窗最低位小数点灭或亮;灭表示“待机”,此时可设参数或查询电机数据,亮表示“运行”,此时主机循环检测每个控制器的每一个电机数据。 8、设参数与查询切换:持续按键3 秒,看“功能1”窗小数点亮或灭;灭表示“设参数” ,亮表示“查参数”。 9、 设M2老化模式参数:在“功能1”窗小数点灭时,按,按选择“功能1”数码管值: [0]设置参数:电机电压、转速上限、转速下限、电流上限、电流下限;(操作按照上面的 1、2、3、4 项) [1]设置运行时间:0-9.999秒;按,按选择位,按 4000488859 3 增减值。(正转与反转时间相同) [2]设置停止间隙时间:0-9.999秒;( 操作同[2] ) [3]设置老化次数低4 位:0-9999秒;( 操作同[2] ) [4]设置老化次数高4 位:0-9999秒;( 操作同[2] ) [5]单向或双向:按,按选择1 或2。 10、 查电机实测参数:在“功能 1”窗小数点亮时: (1)按,按选择“功能 1”数码管值:0-9 分别代表控制器号0-9; (2)按,按选择“功能 2”数码管值:0-4 分别代表电机号 0-5; 每次选择(1)/(2)后,显示每个电机最后一次测试数据:实测转速、实测电流、循环次数(转速上限+转速下限显示)、运行总时间(电流上限处显示)。 10、选三极五极:持续按键 3 秒,看 M3 灯亮或灭;亮表示“三极”,灭表示“五极”。 11,...
