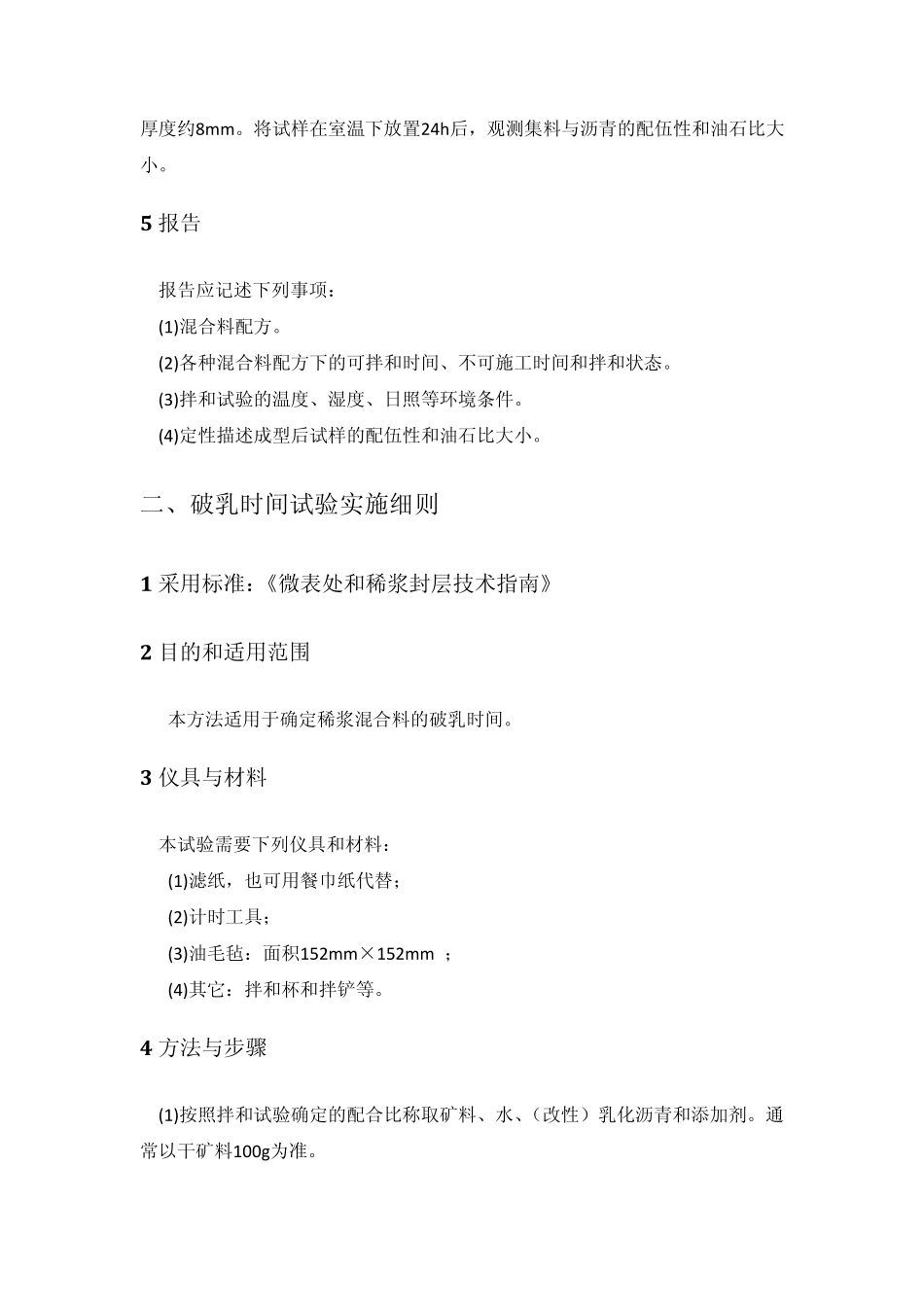

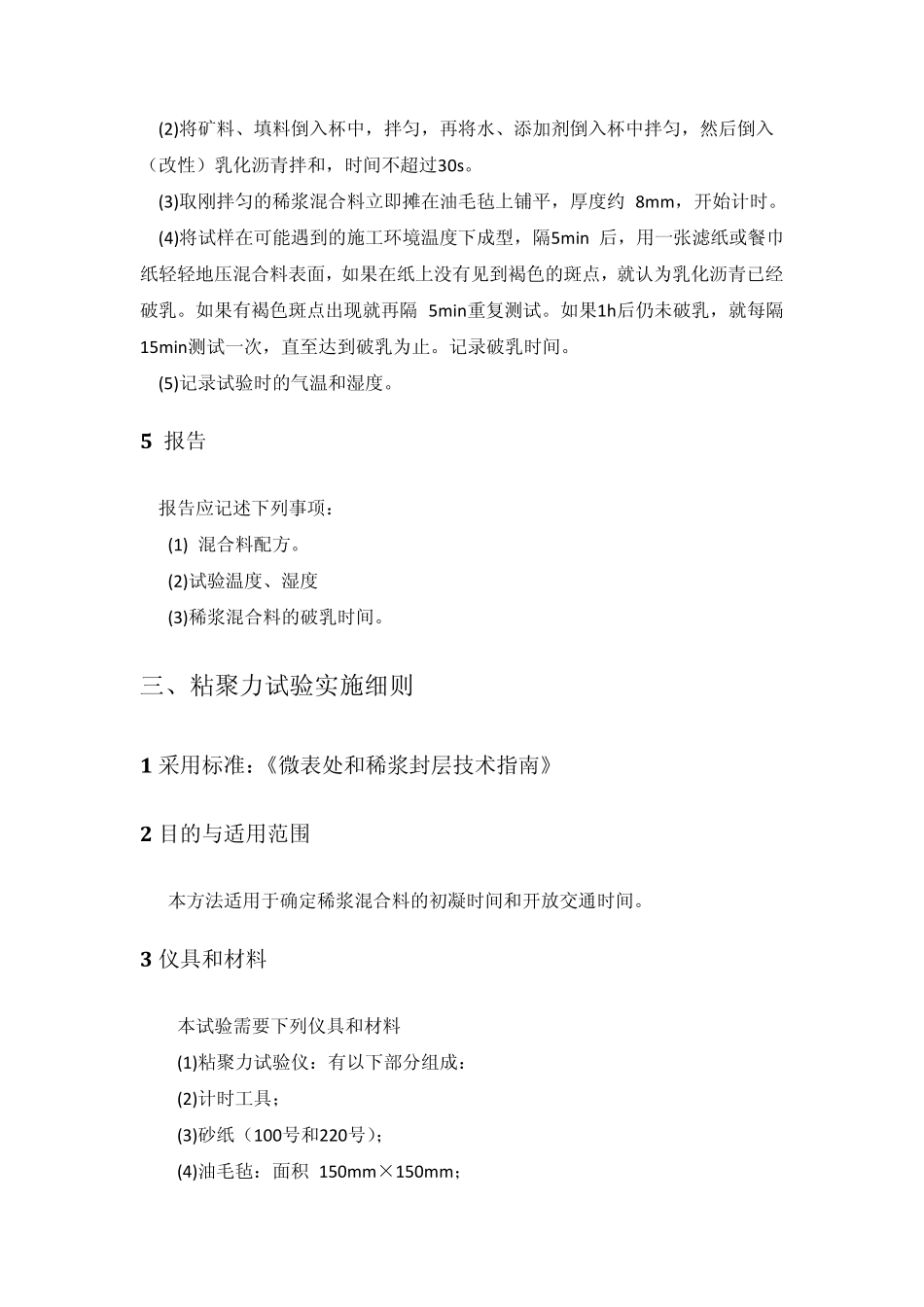

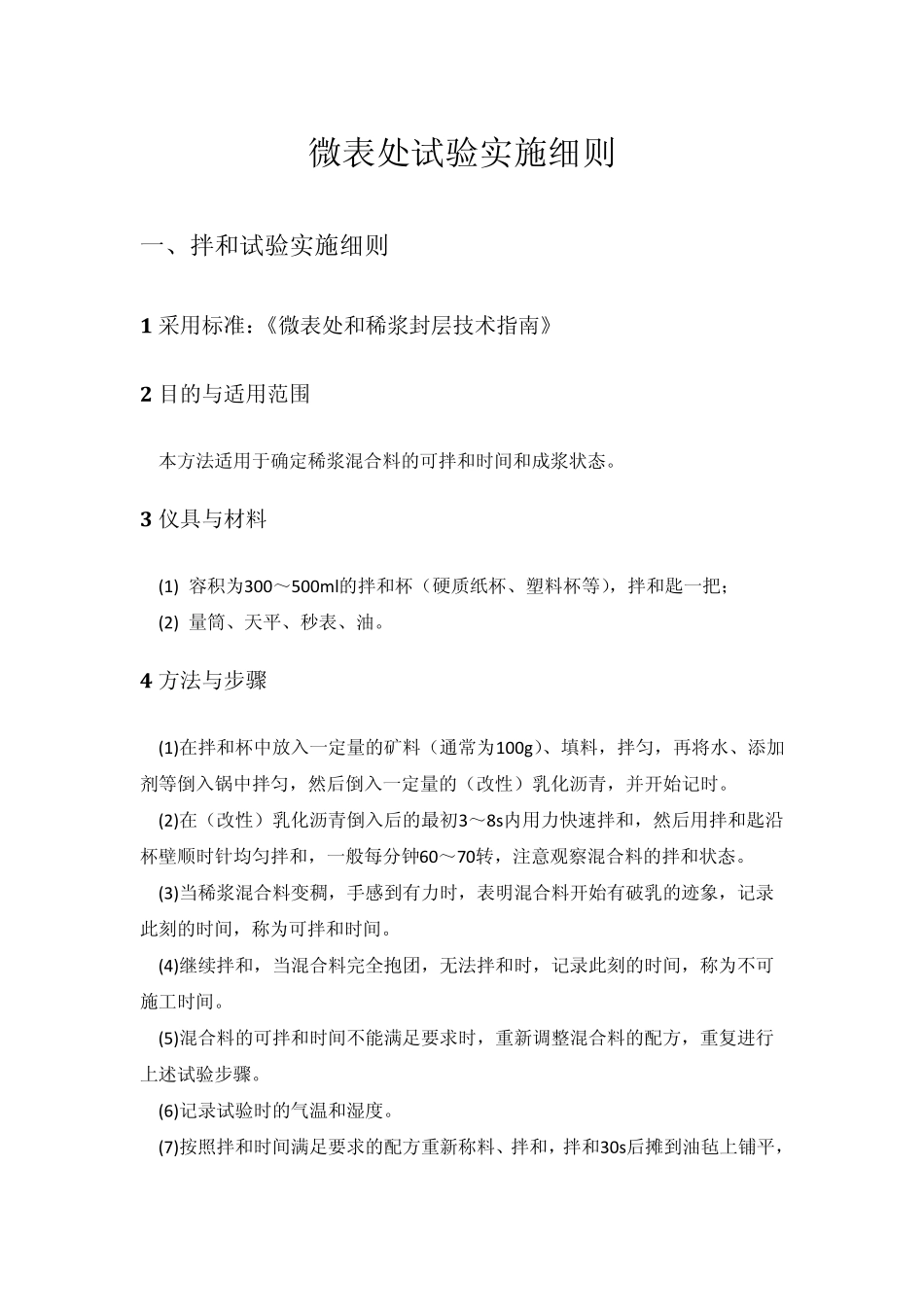

微表处试验实施细则 一、拌和试验实施细则 1 采用标准：《微表处和稀浆封层技术指南》 2 目的与适用范围 本方法适用于确定稀浆混合料的可拌和时间和成浆状态。 3 仪具与材料 (1) 容积为300～500ml的拌和杯（硬质纸杯、塑料杯等），拌和匙一把； (2) 量筒、天平、秒表、油。 4 方法与步骤 (1)在拌和杯中放入一定量的矿料（通常为100g）、填料，拌匀，再将水、添加剂等倒入锅中拌匀，然后倒入一定量的（改性）乳化沥青，并开始记时。 (2)在（改性）乳化沥青倒入后的最初3～8s内用力快速拌和，然后用拌和匙沿杯壁顺时针均匀拌和，一般每分钟60～70转，注意观察混合料的拌和状态。 (3)当稀浆混合料变稠，手感到有力时，表明混合料开始有破乳的迹象，记录此刻的时间，称为可拌和时间。 (4)继续拌和，当混合料完全抱团，无法拌和时，记录此刻的时间，称为不可施工时间。 (5)混合料的可拌和时间不能满足要求时，重新调整混合料的配方，重复进行上述试验步骤。 (6)记录试验时的气温和湿度。 (7)按照拌和时间满足要求的配方重新称料、拌和，拌和30s后摊到油毡上铺平，厚度约8m m 。将试样在室温下放置24h后，观测集料与沥青的配伍性和油石比大小。 5 报告 报告应记述下列事项： (1)混合料配方。 (2)各种混合料配方下的可拌和时间、不可施工时间和拌和状态。 (3)拌和试验的温度、湿度、日照等环境条件。 (4)定性描述成型后试样的配伍性和油石比大小。 二、破乳时间试验实施细则 1 采用标准：《微表处和稀浆封层技术指南》 2 目的和适用范围 本方法适用于确定稀浆混合料的破乳时间。 3 仪具与材料 本试验需要下列仪具和材料： (1)滤纸，也可用餐巾纸代替； (2)计时工具； (3)油毛毡：面积152m m ×152m m ； (4)其它：拌和杯和拌铲等。 4 方法与步骤 (1)按照拌和试验确定的配合比称取矿料、水、（改性）乳化沥青和添加剂。通常以干矿料100g为准。 (2)将矿料、填料倒入杯中，拌匀，再将水、添加剂倒入杯中拌匀，然后倒入（改性）乳化沥青拌和，时间不超过30s。 (3)取刚拌匀的稀浆混合料立即摊在油毛毡上铺平，厚度约 8mm，开始计时。 (4)将试样在可能遇到的施工环境温度下成型，隔5min 后，用一张滤纸或餐巾纸轻轻地压混合料表面，如果在纸上没有见到褐色的斑点，就认为乳化沥青已经破乳。如果有褐色斑点出现就再隔 5min重复测试。如果1h后仍未破乳，就每隔15min测试一次，直至达到破乳为止。记录破乳...
