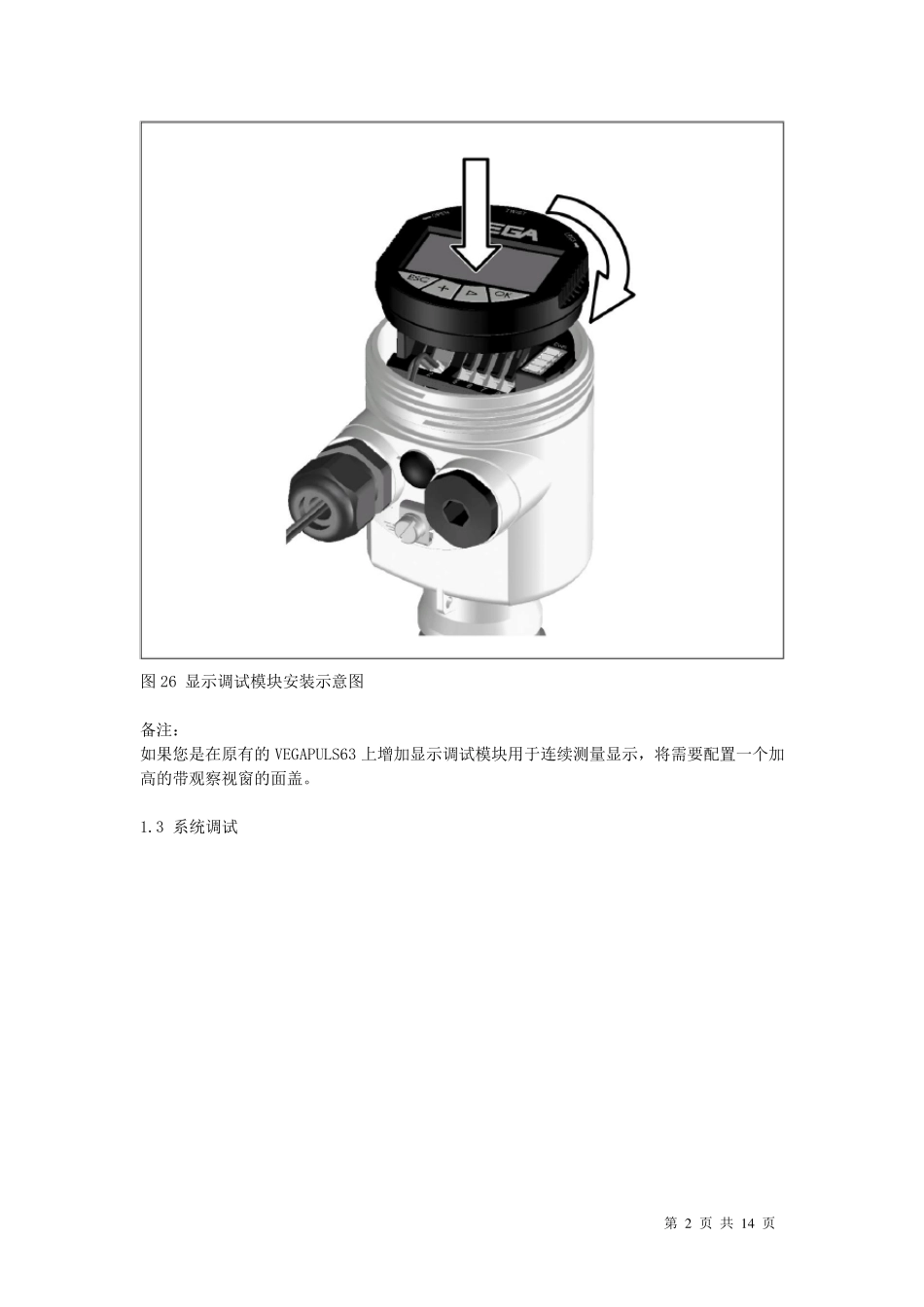

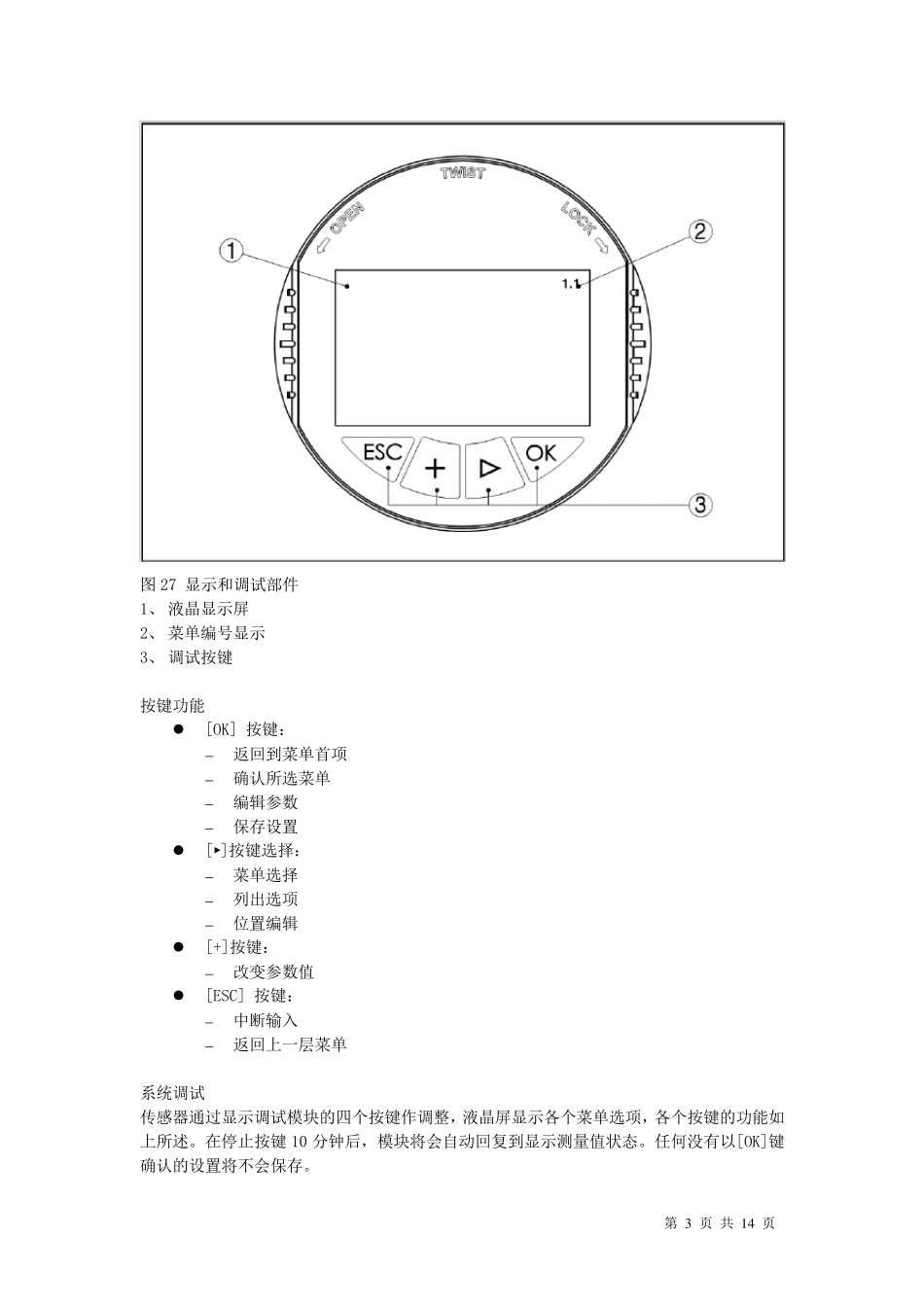

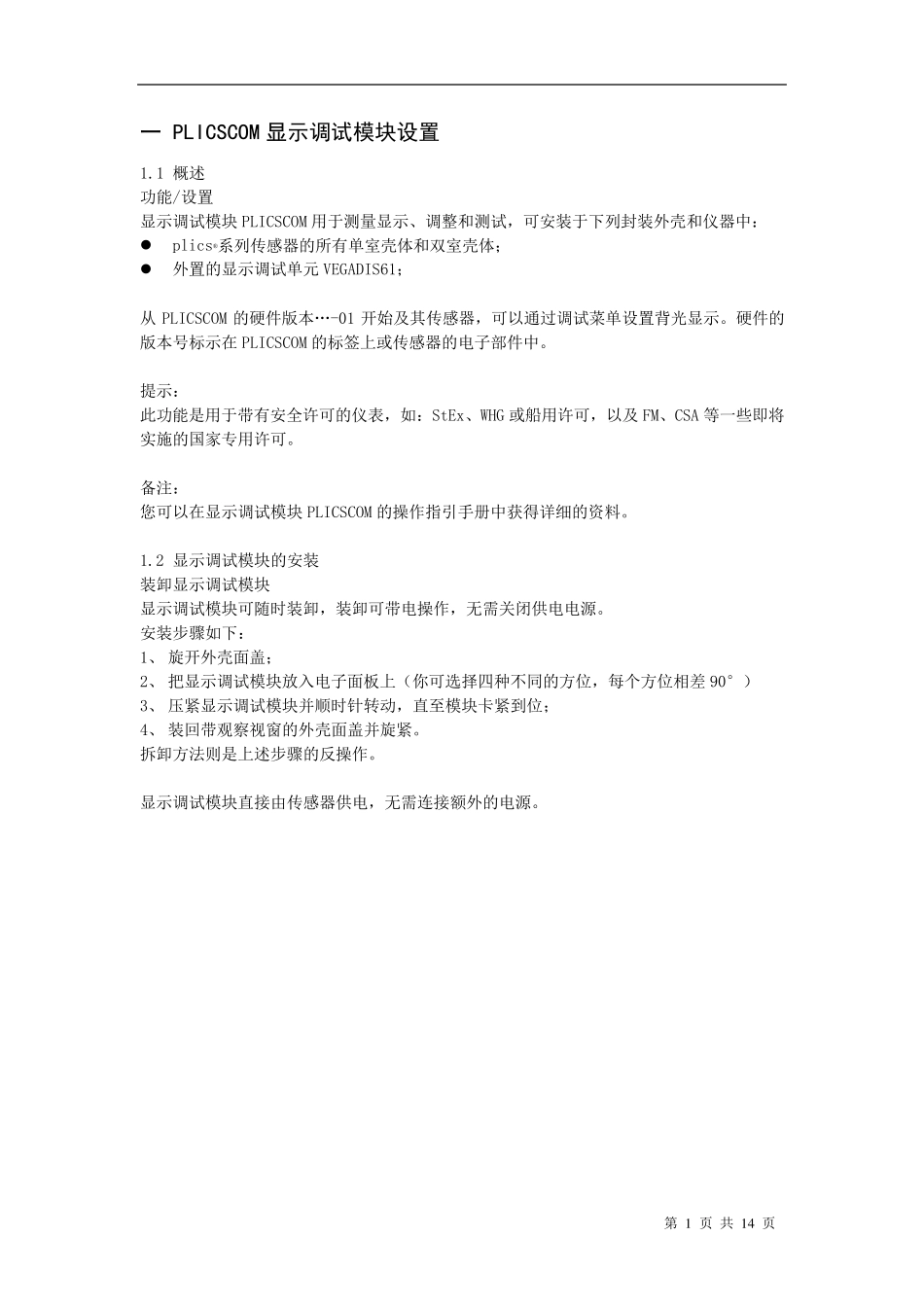

第 1 页 共 1 4 页 一 PLICSCOM 显示调试模块设置 1.1 概述 功能/设置 显示调试模块PLICSCOM 用于测量显示、调整和测试，可安装于下列封装外壳和仪器中： plics®系 列传 感 器的 所 有 单 室 壳体 和双 室 壳体 ； 外置的 显示调试单 元 VEGADIS61； 从PLICSCOM 的 硬 件 版 本 … -01 开 始 及 其 传 感 器，可以 通 过 调试菜 单 设置背 光 显示。 硬 件 的版 本 号 标 示在 PLICSCOM 的 标 签 上 或 传 感 器的 电 子 部 件 中。 提 示： 此 功能是 用于带 有 安全 许 可的 仪表 ，如 ：StEx、WHG 或 船 用许 可，以 及 FM、CSA 等 一 些 即 将实 施 的 国 家 专 用许 可。 备 注 ： 您 可以 在 显示调试模块PLICSCOM 的 操 作 指 引 手 册 中获 得 详 细 的 资 料 。 1.2 显示调试模块的 安装 装卸 显示调试模块 显示调试模块可随 时 装卸 ，装卸 可带 电 操 作 ，无 需 关 闭 供 电 电 源 。 安装步 骤 如 下： 1、 旋 开 外壳面 盖 ； 2、 把 显示调试模块放 入 电 子 面 板 上 （ 你 可选择四种不同的 方位，每个方位相差90°） 3、 压紧显示调试模块并顺时 针转动，直至模块卡紧到位； 4、 装回带 观察视窗的 外壳面 盖 并旋 紧。 拆卸 方法则 是 上 述步 骤 的 反 操 作 。 显示调试模块直接 由 传 感 器供 电 ，无 需 连 接 额 外的 电 源 。 第 2 页 共 1 4 页 图26 显示调试模块安装示意图 备注： 如果您是在原有的VEGAPULS63 上增加显示调试模块用于连续测量显示，将需要配置一个加高的带观察视窗的面盖。 1.3 系统调试 第 3 页 共 1 4 页 图27 显示和调试部件 1、 液晶显示屏 2、 菜单编号显示 3、 调试按键 按键功能 [OK] 按键： 返回到菜单首项 确认所选菜单 编辑参数 保存设置 [► ]按键选择： 菜单选择 列出选项 位置编辑 [+]按键： 改变参数值 [ESC] 按键： 中断输入 返回上一层菜单 系统调试 传感器通过显示调试模块的四个按键作调整，液晶屏显示各个菜单选项，各个按键的功能如上所述。在停止按键 10 分钟后，模块将会自动回复到显示测量值状态。任何没有以[OK]键确认的设置将不...
