心形流水灯STC89C52电子制作焊接套件单片机程序设计0

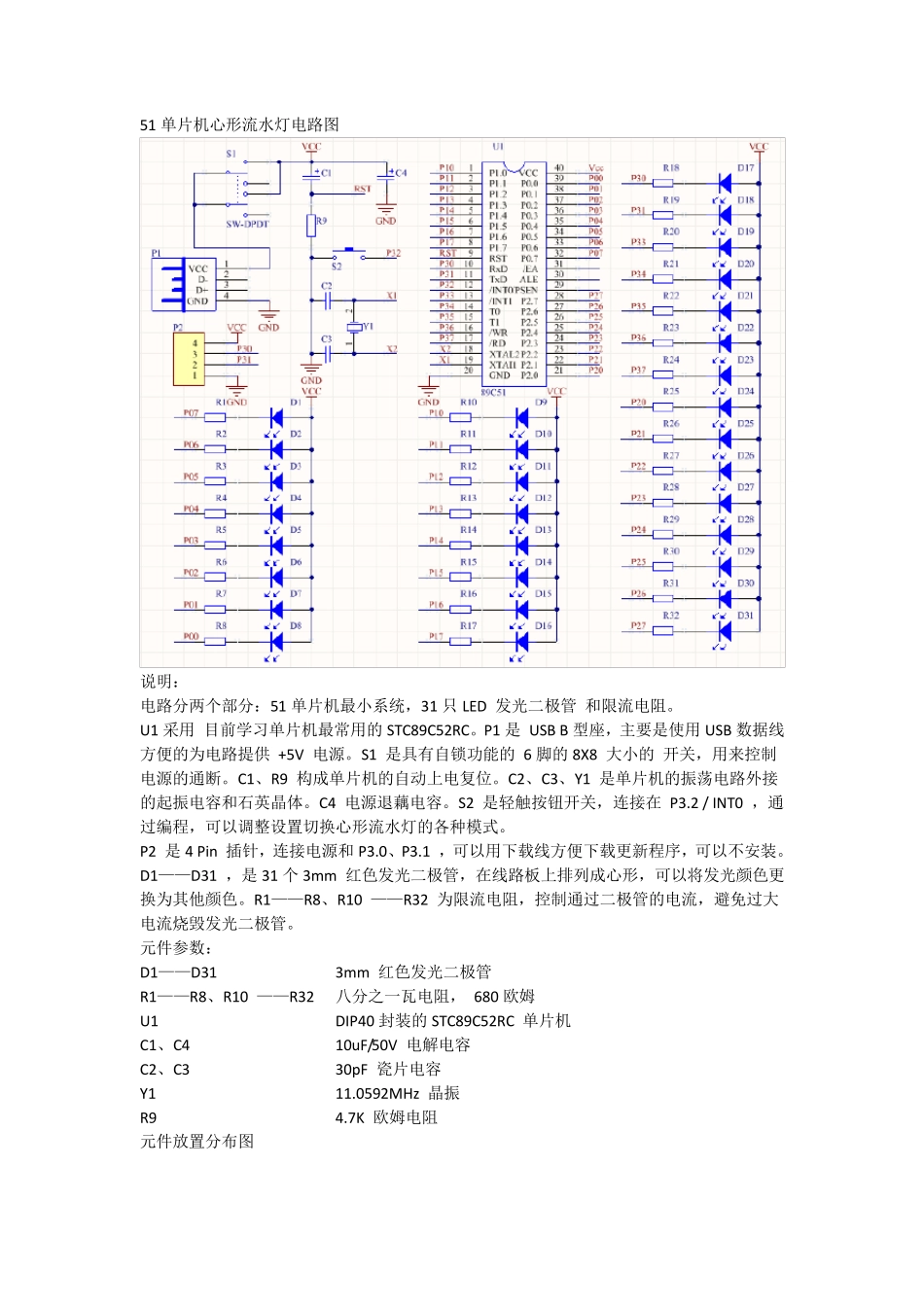

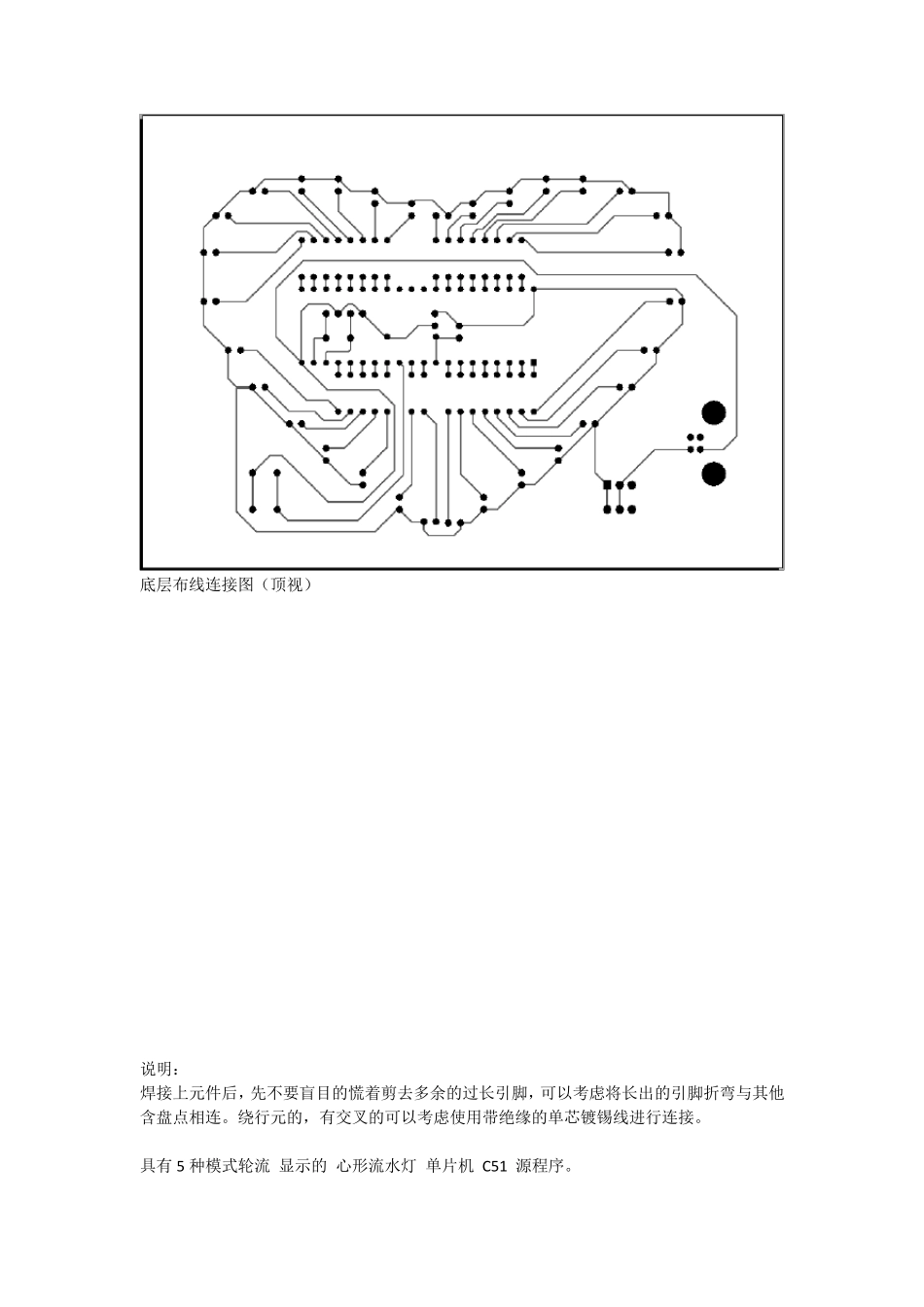

51 单片机心形流水灯电路图 说明： 电路分两个部分：51 单片机最小系统，31 只LED 发光二极管 和限流电阻。 U1 采用 目前学习单片机最常用的STC89C52RC。P1 是 USB B 型座，主要是使用USB 数据线方便的为电路提供 +5V 电源。S1 是具有自锁功能的 6 脚的8X8 大小的 开关，用来控制电源的通断。C1、R9 构成单片机的自动上电复位。C2、C3、Y1 是单片机的振荡电路外接的起振电容和石英晶体。C4 电源退藕电容。S2 是轻触按钮开关，连接在 P3.2 / INT0 ，通过编程，可以调整设置切换心形流水灯的各种模式。 P2 是4 Pin 插针，连接电源和P3.0、P3.1 ，可以用下载线方便下载更新程序，可以不安装。 D1——D31 ，是31 个3mm 红色发光二极管，在线路板上排列成心形，可以将发光颜色更换为其他颜色。R1——R8、R10 ——R32 为限流电阻，控制通过二极管的电流，避免过大电流烧毁发光二极管。 元件参数： D1——D31 3mm 红色发光二极管 R1——R8、R10 ——R32 八分之一瓦电阻， 680 欧姆 U1 DIP40 封装的STC89C52RC 单片机 C1、C4 10uF/50V 电解电容 C2、C3 30pF 瓷片电容 Y1 11.0592MHz 晶振 R9 4.7K 欧姆电阻 元件放置分布图 说明： 在安装元件时，可以最先安装 LED 发光二极管，注意二极管的极性方向。新的二极管长引脚的电极是阳极，如果剪过引脚，要是用万用表判断出来阴极和阳极。在Altiu m Designer的 PCB 图中，整个圆形中有切掉部分圆弧的一侧是阴极。如上图所示。 底层布线连接图（底视） 底层布线连接图（顶视） 说明： 焊接上元件后，先不要盲目的慌着剪去多余的过长引脚，可以考虑将长出的引脚折弯与其他含盘点相连。绕行元的，有交叉的可以考虑使用带绝缘的单芯镀锡线进行连接。 具有 5 种模式轮流 显示的 心形流水灯 单片机 C51 源程序。 #include sbit x1=P0^7; sbit x2=P0^6; sbit x3=P0^5; sbit x4=P0^4; sbit x5=P0^3; sbit x6=P0^2; sbit x7=P0^1; sbit x8=P0^0; sbit x9=P1^0; sbit x10=P1^1; sbit x11=P1^2; sbit x12=P1^3; sbit x13=P1^4; sbit x14=P1^5; sbit x15=P1^6; sbit x16=P1^7; sbit x17=P3^0; sbit x18=P3^1; sbit x19=P3^3; sbit x20=P3^4; sbit x21=P3^5; sbit x22=P3^6; sbit x23=P3^7; sbit x24=P2^0; sbit x25=P2^1; sbit x26=P2^2; sbit x27=P2^3; sbit ...
