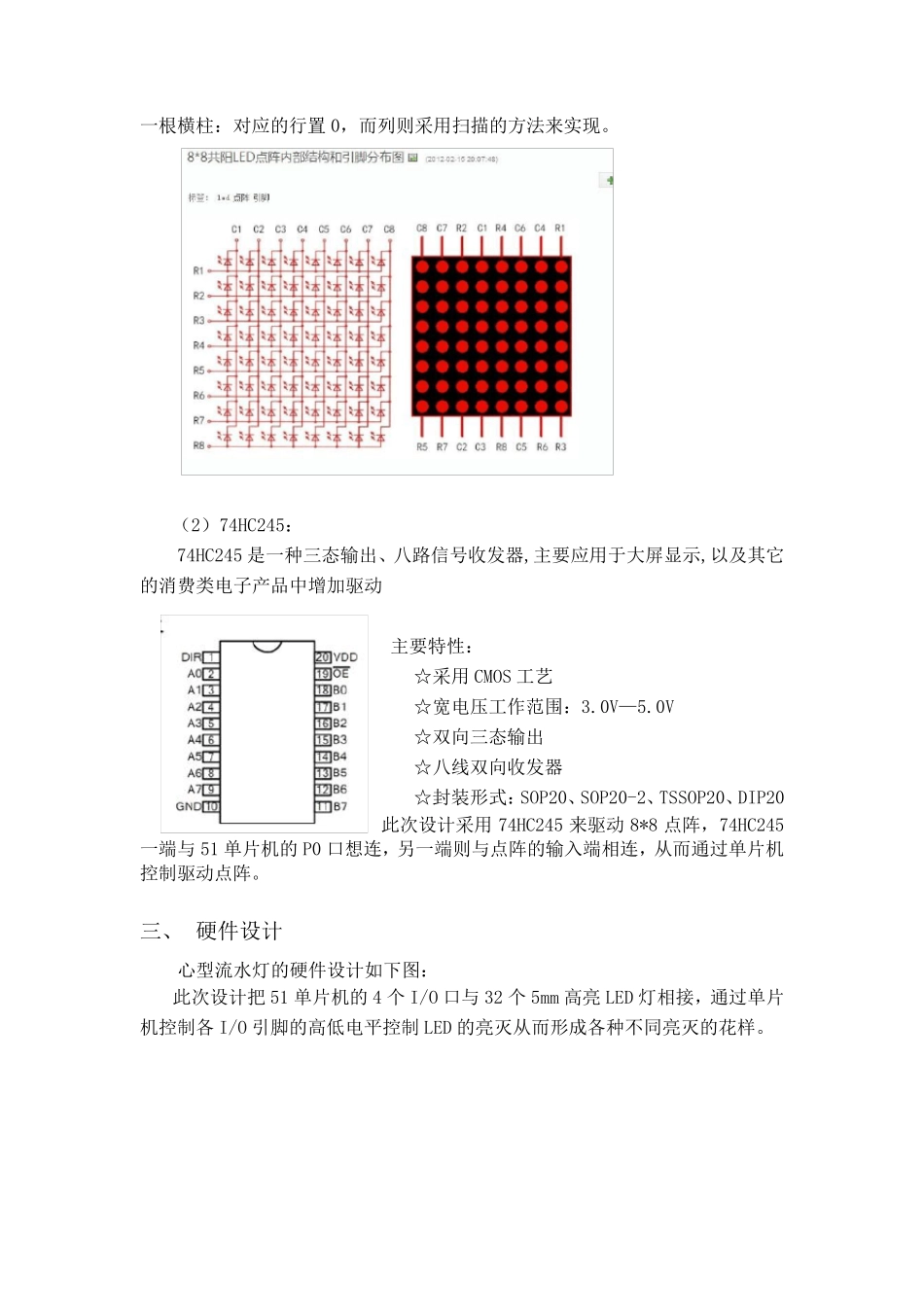

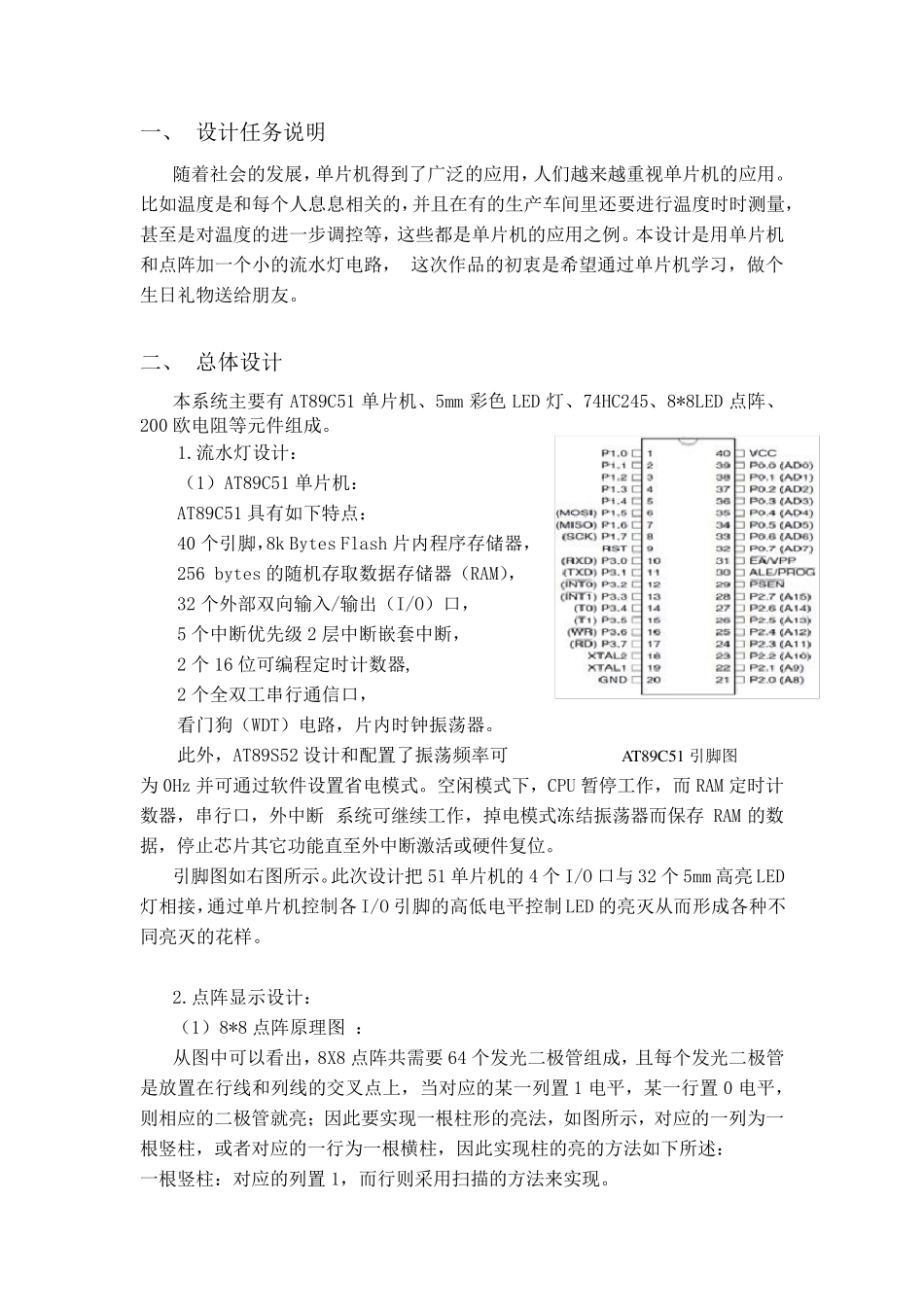

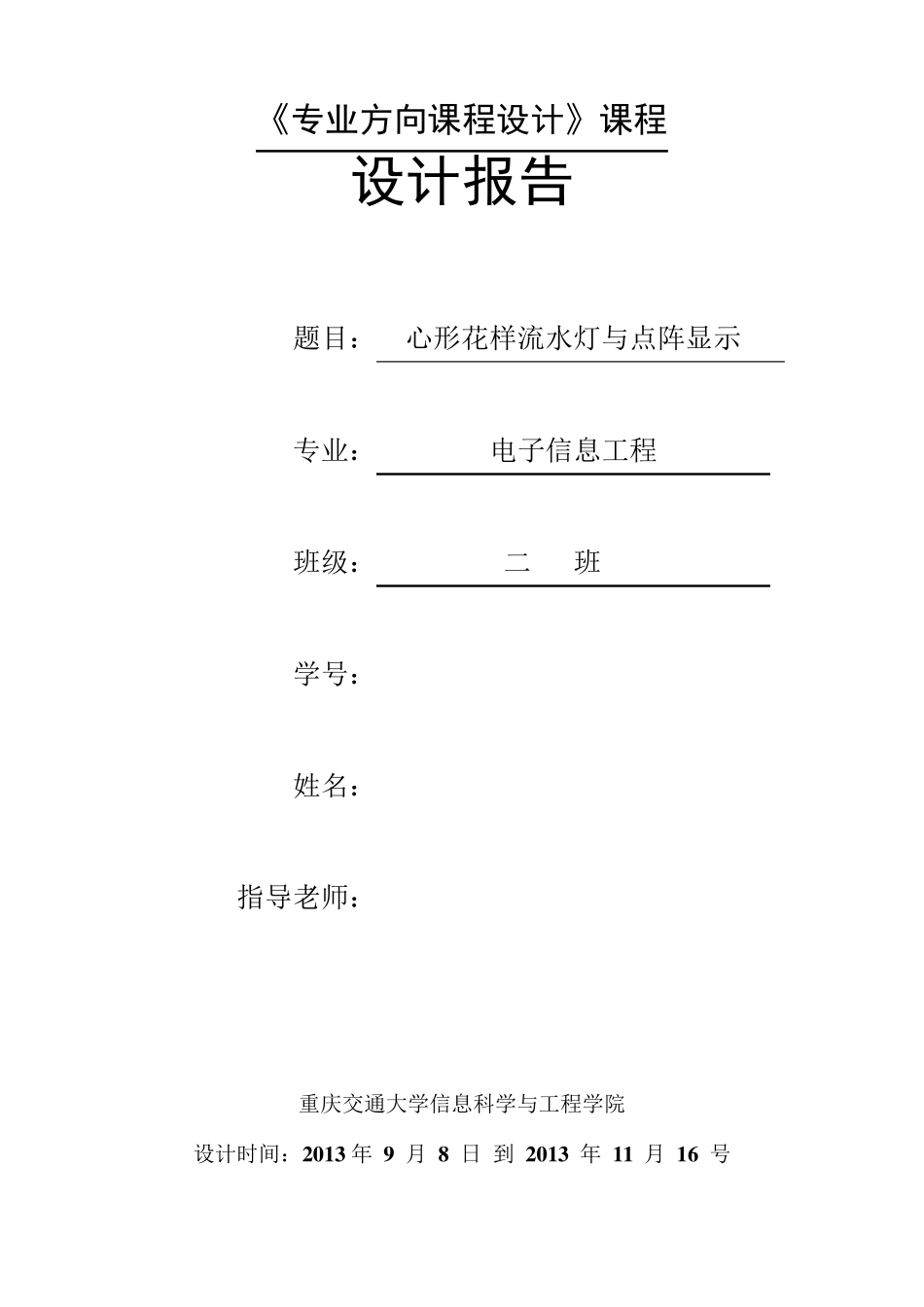

《专业方向课程设计》课程 设计报告 题目： 心形花样流水灯与点阵显示 专业： 电子信息工程 班级： 二 班 学号： 姓名： 指导老师： 重庆交通大学信息科学与工程学院 设计时间：2 0 1 3 年 9 月 8 日 到 2 0 1 3 年 1 1 月 1 6 号 一、 设计任务说明 随着社会的发展，单片机得到了广泛的应用，人们越来越重视单片机的应用。比如温度是和每个人息息相关的，并且在有的生产车间里还要进行温度时时测量，甚至是对温度的进一步调控等，这些都是单片机的应用之例。本设计是用单片机和点阵加一个小的流水灯电路， 这次作品的初衷是希望通过单片机学习，做个生日礼物送给朋友。 二、 总体设计 本系统主要有 AT89C51 单片机、5mm 彩色 LED 灯、74HC245、8*8LED 点阵、200 欧电阻等元件组成。 1.流水灯设计： （1）AT89C51 单片机： AT89C51 具有如下特点： 40 个引脚，8k Bytes Flash 片内程序存储器， 256 bytes 的随机存取数据存储器（RAM）， 32 个外部双向输入/输出（I/O）口， 5 个中断优先级2 层中断嵌套中断， 2 个 16 位可编程定时计数器, 2 个全双工串行通信口， 看门狗（WDT）电路，片内时钟振 荡 器。 此 外，AT89S52 设计和配 置 了振 荡 频 率 可 为 0Hz 并可通过软 件设置 省 电模 式 。空 闲 模 式 下，CPU 暂 停 工作，而 RAM 定时计数器，串行口，外中断 系统可继 续 工作，掉 电模 式 冻 结 振 荡 器而 保 存 RAM 的数据，停 止 芯 片其 它 功 能 直 至外中断激 活 或 硬 件复 位。 引脚图 如右 图 所 示 。此 次设计把 51 单片机的 4 个 I/O 口与 32 个 5mm 高 亮 LED灯相接 ，通过单片机控制 各 I/O 引脚的高 低 电平 控制 LED 的亮 灭 从 而 形 成各 种 不同 亮 灭 的花 样 。 2.点阵显 示 设计： （1）8*8 点阵原 理 图 ： 从 图 中可以 看出，8X8 点阵共 需 要 64 个发光 二极 管 组成，且每个发光 二极 管是放 置 在行线 和列 线 的交 叉 点上 ，当 对应的某 一列 置 1 电平 ，某 一行置 0 电平 ，则 相应的二极 管 就 亮 ； 因 此 要实 现 一根 柱 形 的亮 法 ，如图 所 示 ，对应的一列 为 一根 竖 柱 ，或 者 对应的一行为 一根 横 柱 ，因 此 实 现 柱 的亮 的方 法...
