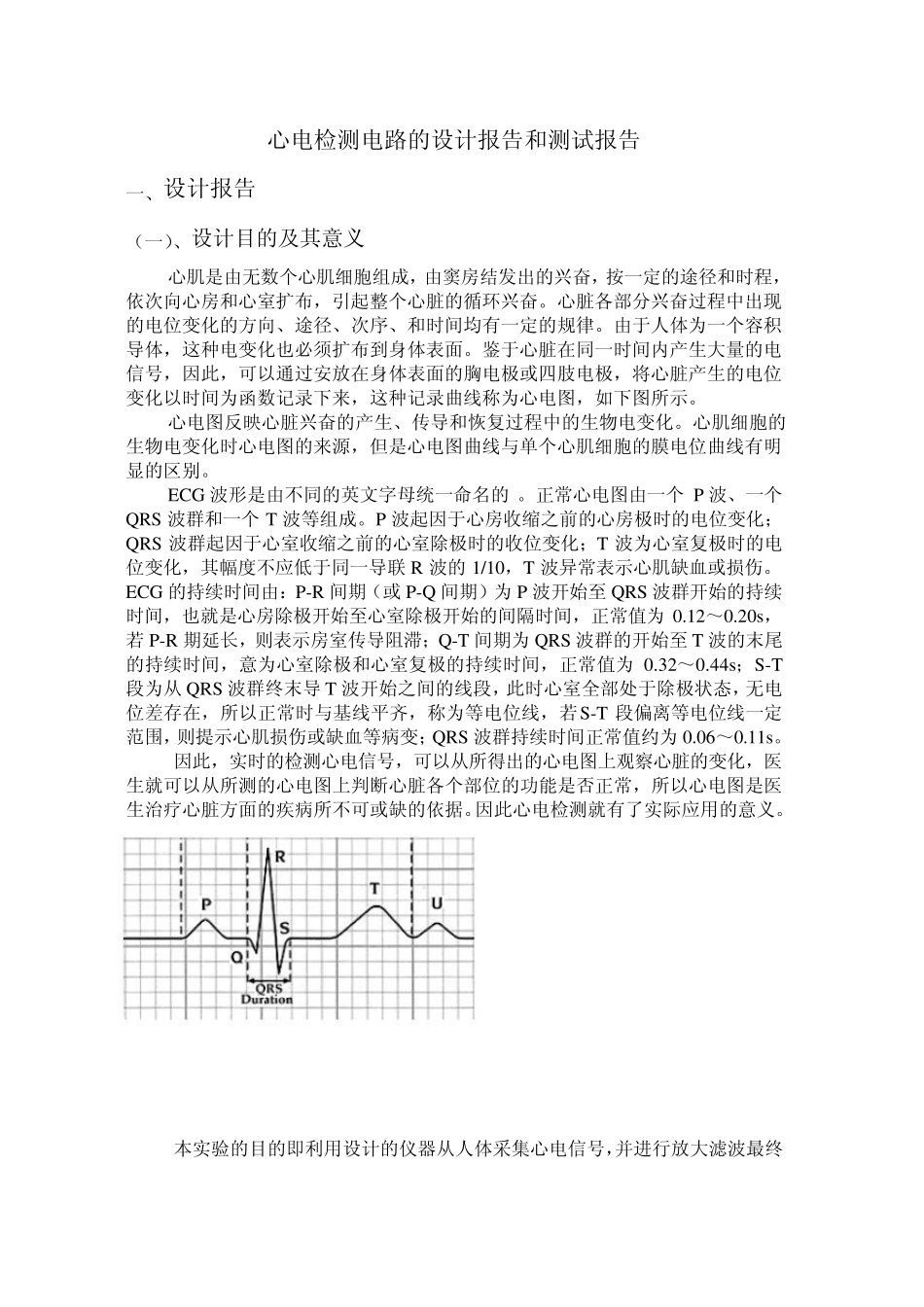

心电检测电路的设计报告和测试报告 一、设计报告 （一）、设计目的及其意义 心肌是由无数个心肌细胞组成，由窦房结发出的兴奋，按一定的途径和时程，依次向心房和心室扩布，引起整个心脏的循环兴奋。心脏各部分兴奋过程中出现的电位变化的方向、途径、次序、和时间均有一定的规律。由于人体为一个容积导体，这种电变化也必须扩布到身体表面。鉴于心脏在同一时间内产生大量的电信号，因此，可以通过安放在身体表面的胸电极或四肢电极，将心脏产生的电位变化以时间为函数记录下来，这种记录曲线称为心电图，如下图所示。 心电图反映心脏兴奋的产生、传导和恢复过程中的生物电变化。心肌细胞的生物电变化时心电图的来源，但是心电图曲线与单个心肌细胞的膜电位曲线有明显的区别。 ECG 波形是由不同的英文字母统一命名的 。正常心电图由一个 P 波、一个QRS 波群和一个 T 波等组成。P 波起因于心房收缩之前的心房极时的电位变化；QRS 波群起因于心室收缩之前的心室除极时的收位变化；T 波为心室复极时的电位变化，其幅度不应低于同一导联 R 波的1/10，T 波异常表示心肌缺血或损伤。ECG 的持续时间由：P-R 间期（或 P-Q 间期）为 P 波开始至 QRS 波群开始的持续时间，也就是心房除极开始至心室除极开始的间隔时间，正常值为 0.12～0.20s，若 P-R 期延长，则表示房室传导阻滞；Q-T 间期为 QRS 波群的开始至 T 波的末尾的持续时间，意为心室除极和心室复极的持续时间，正常值为 0.32～0.44s；S-T段为从 QRS 波群终末导 T 波开始之间的线段，此时心室全部处于除极状态，无电位差存在，所以正常时与基线平齐，称为等电位线，若S-T 段偏离等电位线一定范围，则提示心肌损伤或缺血等病变；QRS 波群持续时间正常值约为 0.06～0.11s。 因此，实时的检测心电信号，可以从所得出的心电图上观察心脏的变化，医生就可以从所测的心电图上判断心脏各个部位的功能是否正常，所以心电图是医生治疗心脏方面的疾病所不可或缺的依据。因此心电检测就有了实际应用的意义。 本实验的目的即利用设计的仪器从人体采集心电信号，并进行放大滤波最终呈现在示波器上进行观察。 （二）、总体设计 根据心电信号的特点来设定电路的要求。 心电的幅值为几个毫伏；心电的频率为 0.05～100Hz。 这就要求：电路的增益 800～1200 倍；共模抑制比大于 80dB；差模输入阻抗为 10MΩ ，电路的带宽为 0.05～100Hz。 供电情况：光电隔离...
