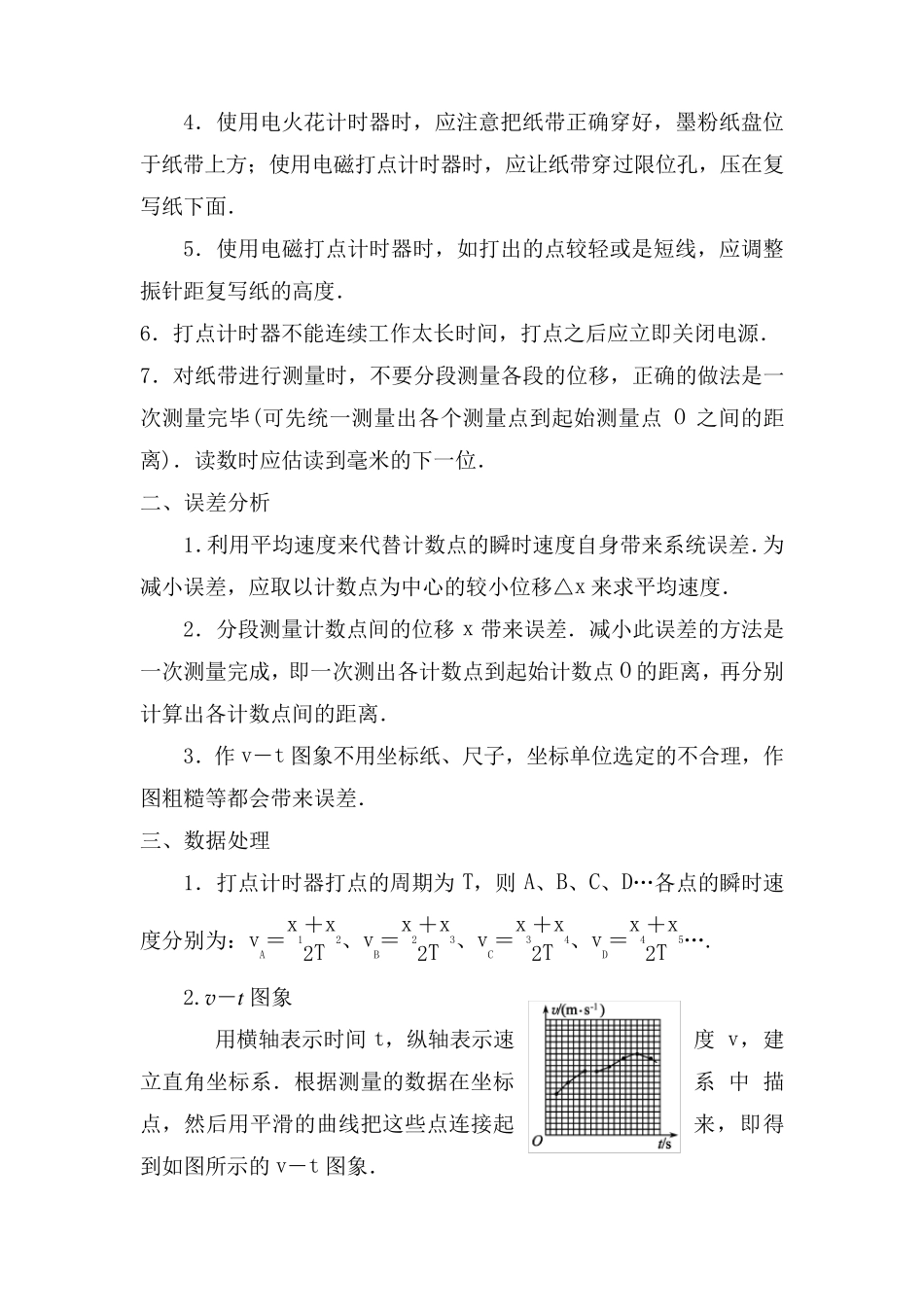

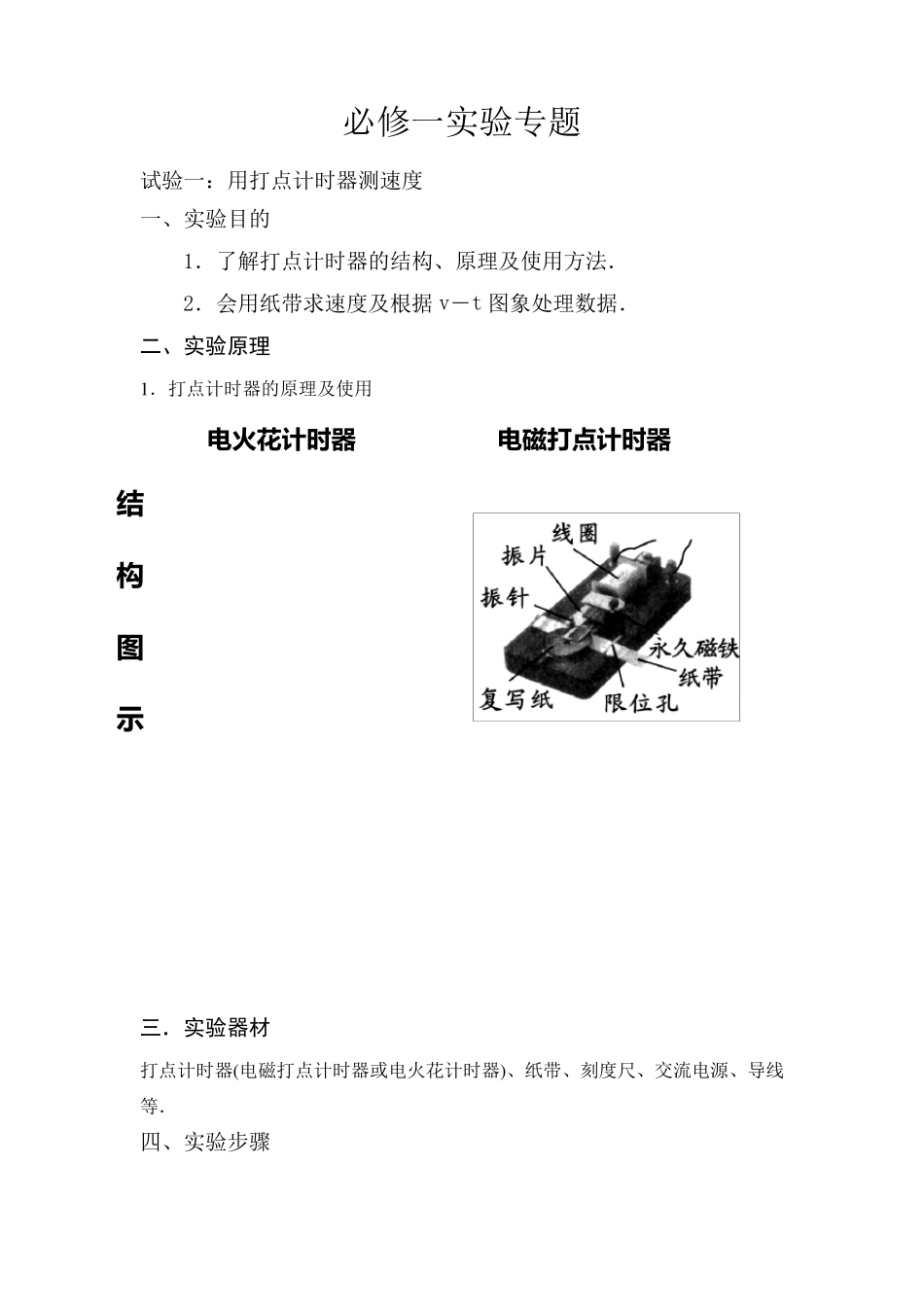

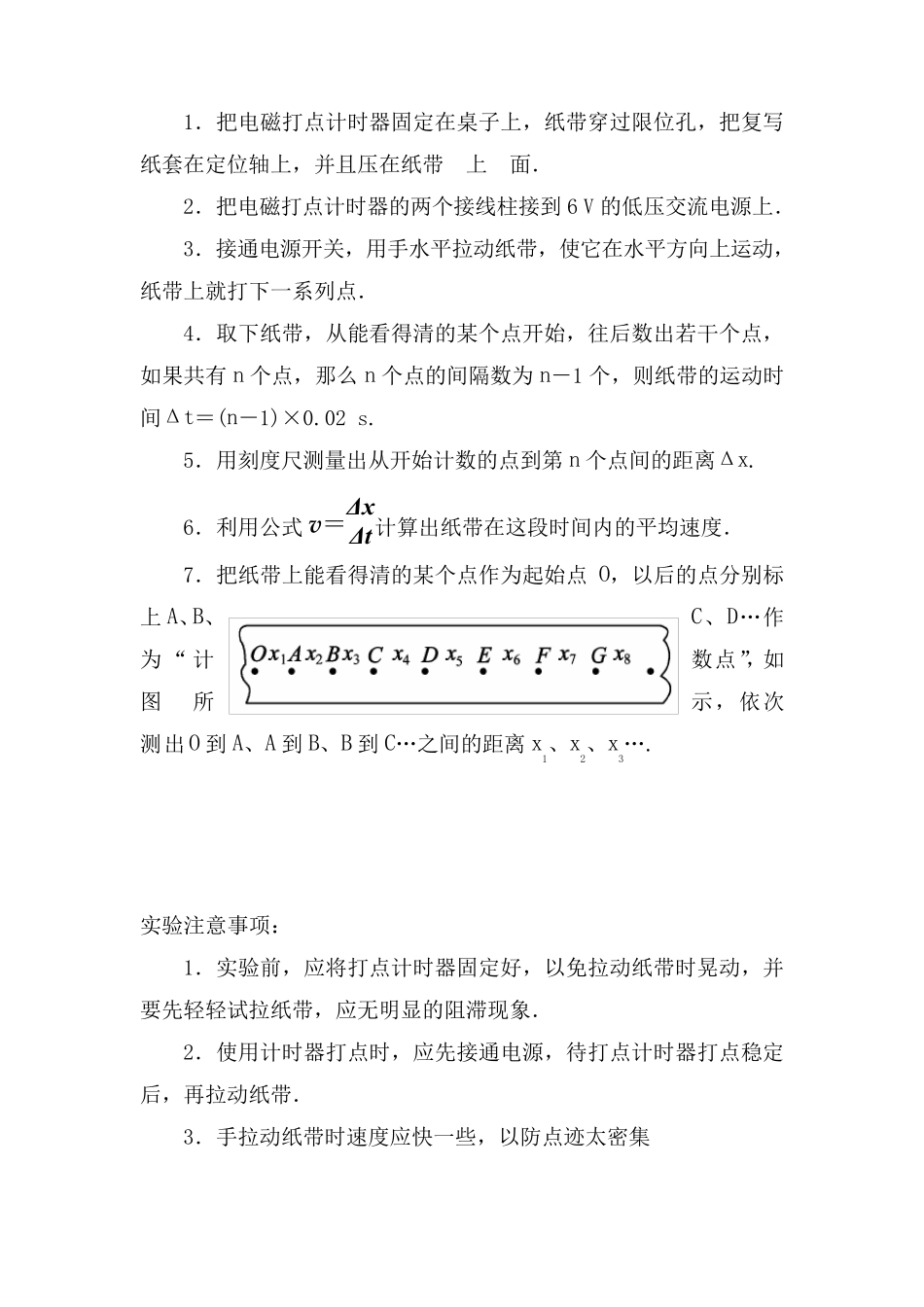

必修一实验专题 试验一:用打点计时器测速度 一、实验目的 1.了解打点计时器的结构、原理及使用方法. 2.会用纸带求速度及根据 v-t 图象处理数据. 二、实验原理 1 .打点计时器的原理及使用 三.实验器材 打点计时器(电磁打点计时器或电火花计时器)、纸带、刻度尺、交流电源、导线等. 四、实验步骤 电 火 花 计 时 器 电 磁打点计 时 器 结 构 图示 1.把电磁打点计时器固定在桌子上,纸带穿过限位孔,把复写纸套在定位轴上,并且压在纸带 上 面. 2.把电磁打点计时器的两个接线柱接到6 V 的低压交流电源上. 3.接通电源开关,用手水平拉动纸带,使它在水平方向上运动,纸带上就打下一系列点. 4.取下纸带,从能看得清的某个点开始,往后数出若干个点,如果共有n 个点,那么n 个点的间隔数为n-1 个,则纸带的运动时间Δt=(n-1)×0.02 s. 5.用刻度尺测量出从开始计数的点到第 n 个点间的距离Δx. 6.利用公式 v=ΔxΔt计算出纸带在这段时间内的平均速度. 7.把纸带上能看得清的某个点作为起始点O,以后的点分别标上A、B、C、D…作为“ 计数点”,如图所示,依次测出O 到A、A 到B、B 到C…之间的距离 x1、x2、x3…. 实验注意事项: 1.实验前,应将打点计时器固定好,以免拉动纸带时晃动,并要先轻轻试拉纸带,应无明显的阻滞现象. 2.使用计时器打点时,应先接通电源,待打点计时器打点稳定后,再拉动纸带. 3.手拉动纸带时速度应快一些,以防点迹太密集 4. 使 用 电 火 花 计 时 器 时 , 应 注 意 把 纸 带 正 确 穿 好 , 墨 粉 纸 盘 位于 纸 带 上 方 ; 使 用 电 磁 打 点 计 时 器 时 , 应 让 纸 带 穿 过 限 位 孔 , 压 在 复写 纸 下 面 . 5. 使 用 电 磁 打 点 计 时 器 时 , 如 打 出 的 点 较 轻 或 是 短 线 , 应 调 整振 针 距 复 写 纸 的 高 度 . 6. 打 点 计 时 器 不 能 连 续 工 作 太 长 时 间 , 打 点 之 后 应 立 即 关 闭 电 源 . 7. 对 纸 带 进 行 测 量 时 , 不 要 分 段 测 量 各 段 的 位 移 , 正 确 的 做 法 是 一次 测 量 完 毕 (可 先 统 一 测 量 出 各 个 测 量 点 到 起 始 测 量 点O 之 间 的 距离 ). 读 数 时 应 估 读...
