快速冻融(含动弹性模量)试验3D动画补充材料

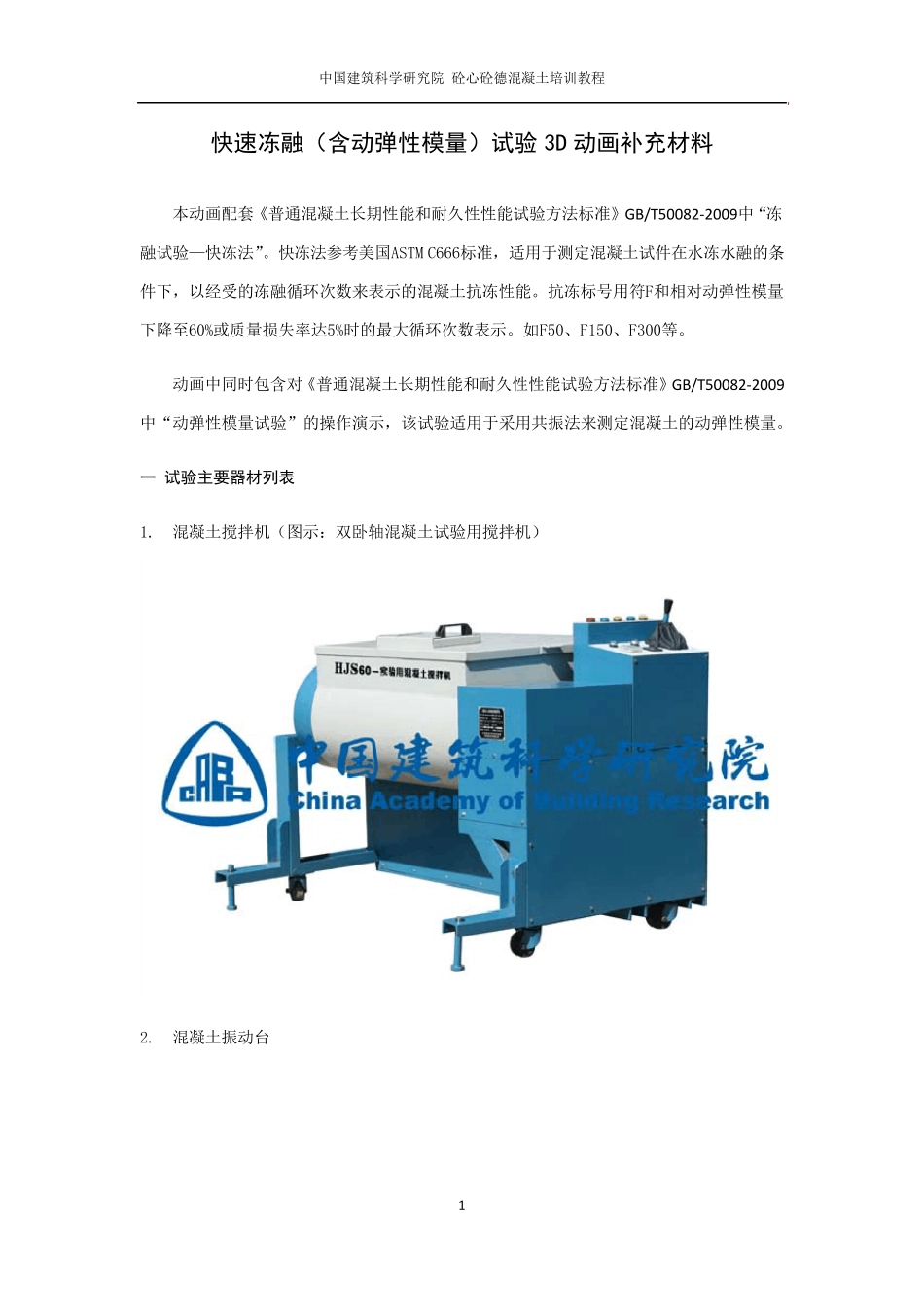

快速冻融(含动弹性模量)试验3D动画补充材料_第1页
1/6

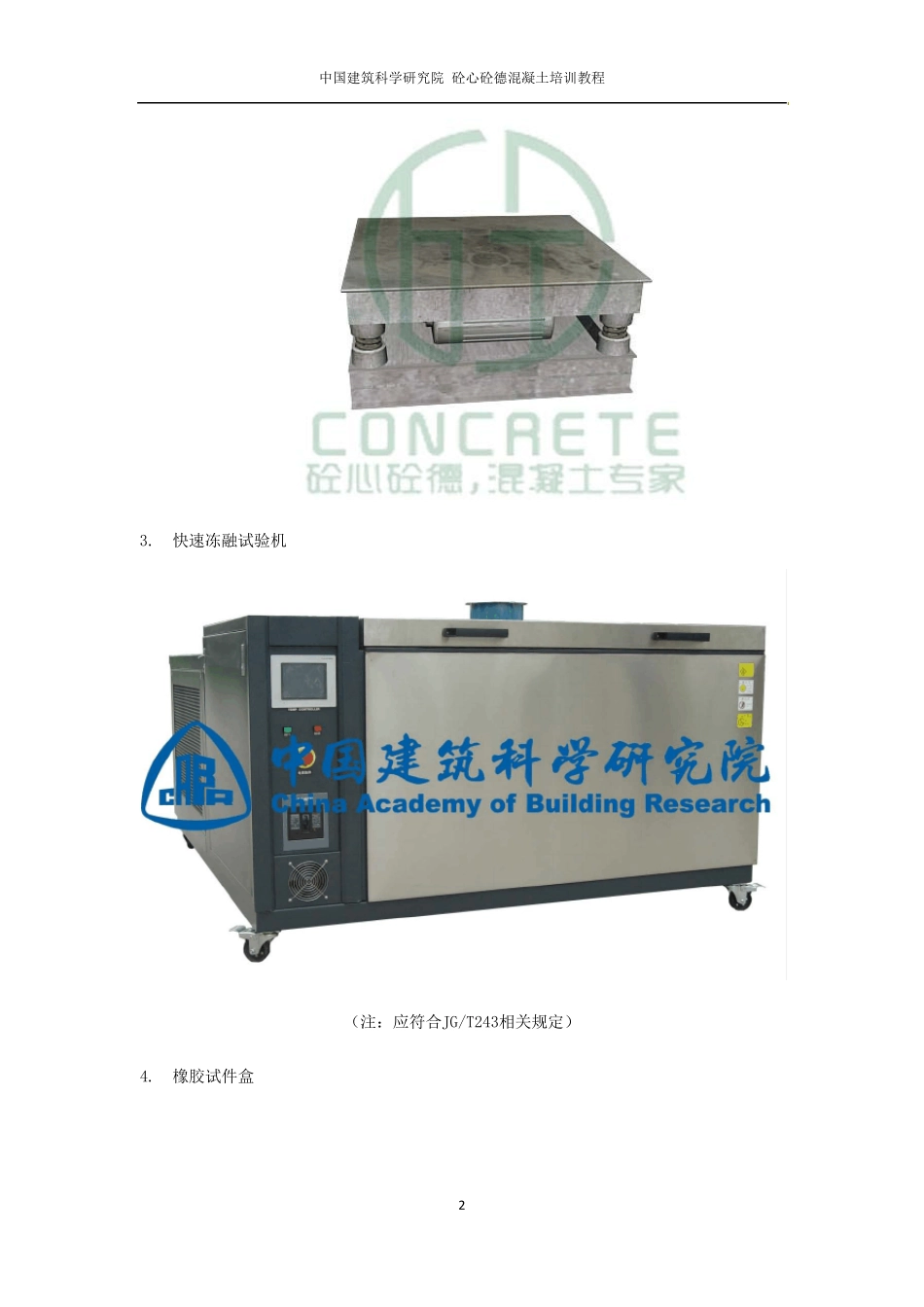

快速冻融(含动弹性模量)试验3D动画补充材料_第2页
2/6

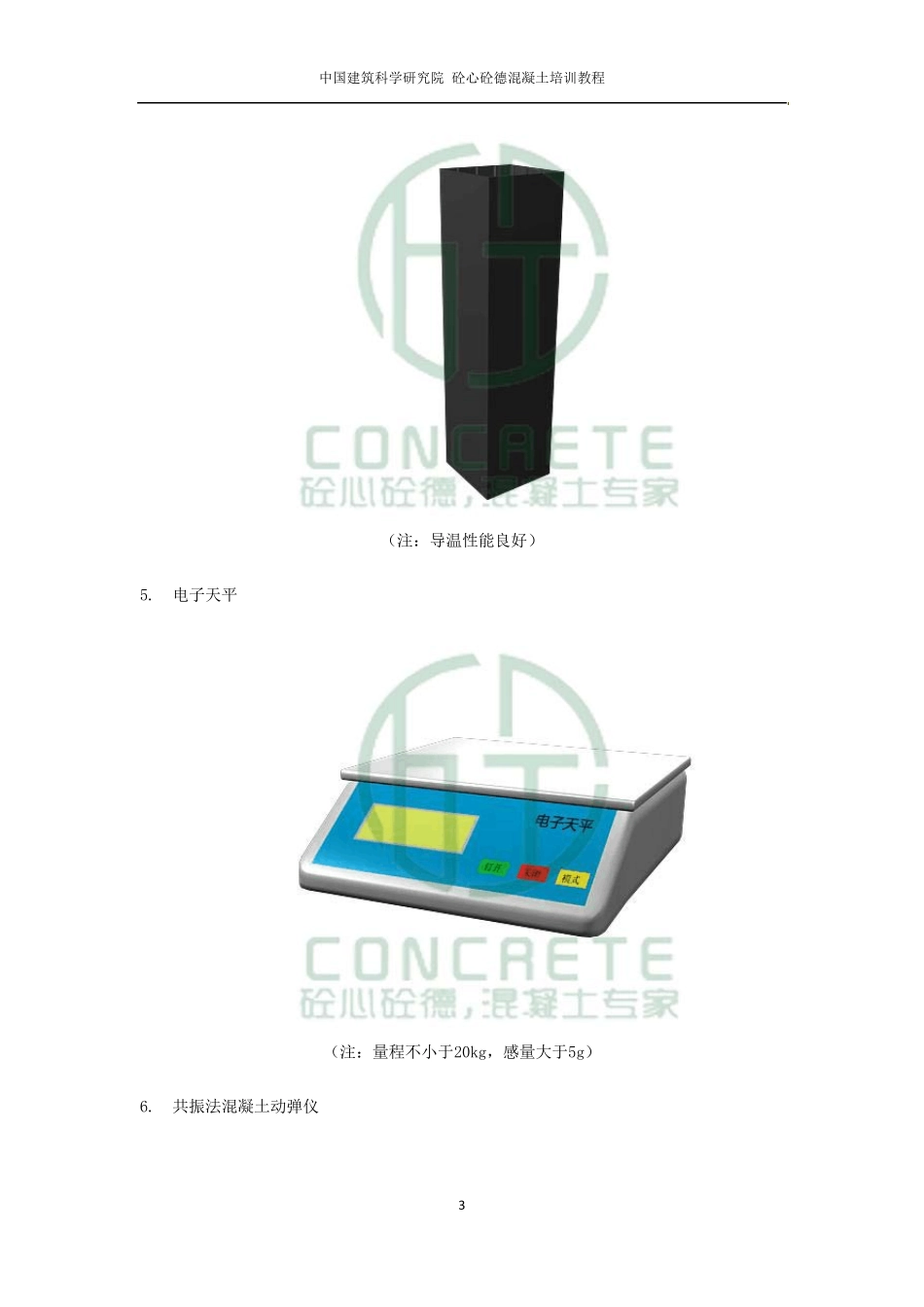

快速冻融(含动弹性模量)试验3D动画补充材料_第3页
3/6
中国建筑科学研究院 砼心砼德混凝土培训教程 1 快速冻融(含动弹性模量)试验 3D 动画补充材料 本动画配套《普通混凝土长期性能和耐久性性能试验方法标准》GB/T50082-2009中“冻融试验— 快冻法”。快冻法参考美国ASTM C666标准,适用于测定混凝土试件在水冻水融的条件下,以经受的冻融循环次数来表示的混凝土抗冻性能。抗冻标号用符F和相对动弹性模量下降至60%或质量损失率达5%时的最大循环次数表示。如F50、F150、F300等。 动画中同时包含对《普通混凝土长期性能和耐久性性能试验方法标准》GB/T50082-2009中“动弹性模量试验”的操作演示,该试验适用于采用共振法来测定混凝土的动弹性模量。 一 试验主要器材列表 1. 混凝土搅拌机(图示:双卧轴混凝土试验用搅拌机) 2. 混凝土振动台 中国建筑科学研究院 砼心砼德混凝土培训教程 2 3. 快速冻融试验机 (注:应符合JG/T243相关规定) 4. 橡胶试件盒 中国建筑科学研究院 砼心砼德混凝土培训教程 3 (注:导温性能良好) 5. 电子天平 (注:量程不小于20kg,感量大于5g) 6. 共振法混凝土动弹仪 中国建筑科学研究院 砼心砼德混凝土培训教程 4 (注:输出频率在(100~20000)Hz之间) 7. 聚苯泡沫板 (注:厚度约为20mm) 8. 其他器材  温度传感器:精度±0.5℃,量程(-20~20)℃ 中国建筑科学研究院 砼心砼德混凝土培训教程 5  钢尺  湿布  黄油或凡士林  测温试件(试件中部预埋温度传感器) 二 试验试件要求 1. 应采用尺寸为100mm×100 mm×400mm 的棱柱体试件,每组试件应为3 块。 2. 成型试件时,不得采用憎水性脱模剂。 3. 除制作冻融试件外,尚应制作同样形状、尺寸,且中心埋有热电偶的测温试件,测温试件应采用防冻液作为冻融介质。测温试件所用混凝土的抗冻性能应高于被测试件。测温试件的温度传感器(热电偶)应确保埋设在试件中心。不应采用钻孔后直接插入的方式埋设温度传感器。 三 试验步骤 试验步骤请观看试验动画。 四 数据处理 1. 相对动弹性模量应按下式计算: 100202×=in iiffP 式中:iP ——经N次冻融循环后第 i 个混凝土试件的相对动弹性模量(%),精确至0.1; n if ——经N次冻融循环后第 i 个混凝土试件的横向基频(Hz); if 0 ——冻融循环试验前第i 个混凝土试件横向基频初始值(Hz); 平均相对动弹性模量应为一组3个混凝土试件相对动弹性模量的平均值。 中国建...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

快速冻融(含动弹性模量)试验3D动画补充材料
