怎么在catia中画正弦曲线

怎么在catia中画正弦曲线_第1页
1/9
怎么在catia中画正弦曲线_第2页
2/9
怎么在catia中画正弦曲线_第3页
3/9

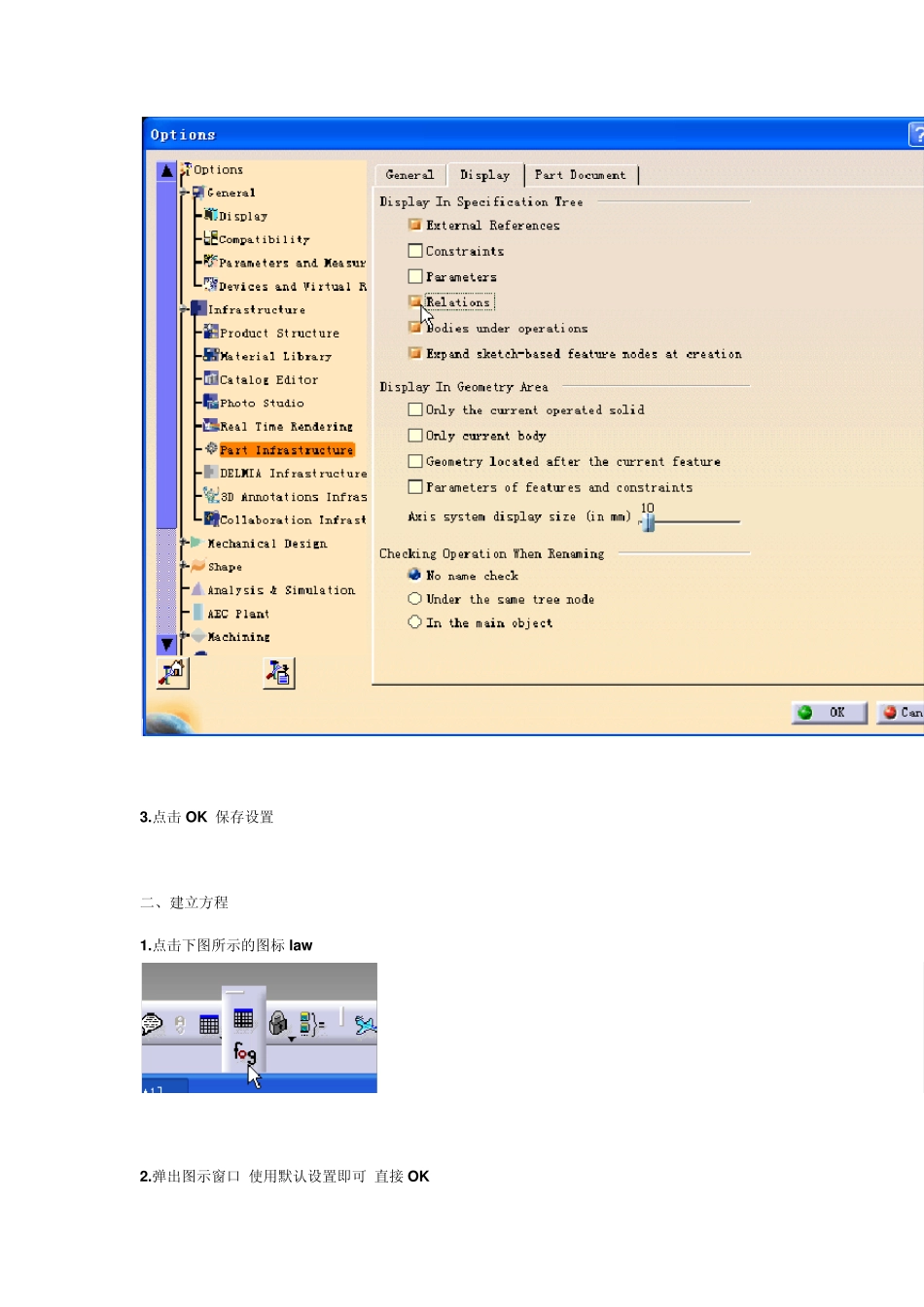

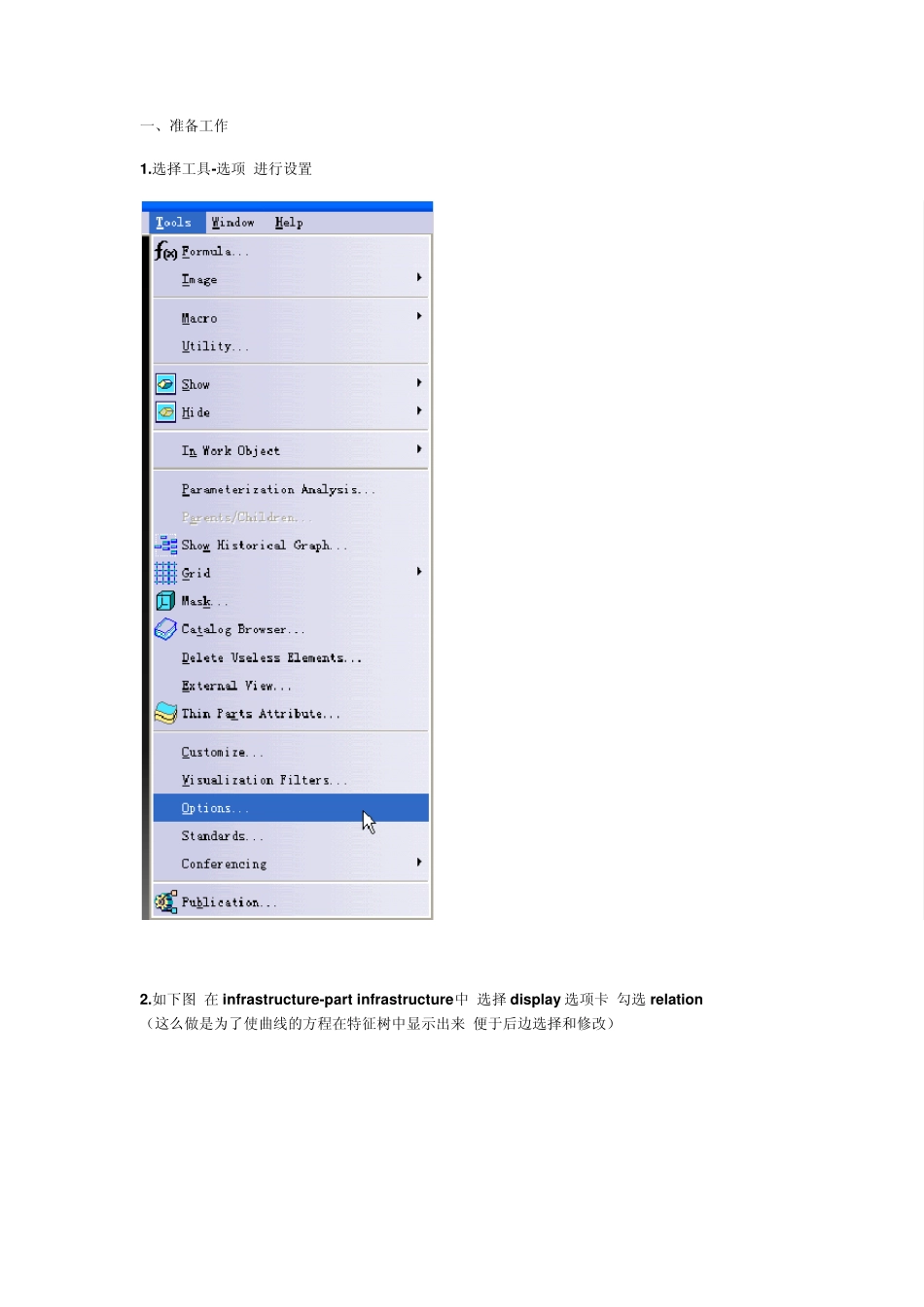

一、准备工作 1.选择工具-选项 进行设置 2.如下图 在 infrastructure-part infrastructure中 选择 display 选项卡 勾选 relation (这么做是为了使曲线的方程在特征树中显示出来 便于后边选择和修改) 3.点击OK 保存设置 二、建立方程 1.点击下图所示的图标 law 2.弹出图示窗口 使用默认设置即可 直接 OK 3.新弹出一个编辑曲线方程的窗口 如图点击 new parameter of type新增一个参数 点击两次 新增两个 4.给新增的参数重命名为 x和 y 5.设置好的参数如图 参数类型默认的real 即可 6.在左边输入曲线方程 即参数x 和y 满足的关系 此处以 y =s in(x *10rad)*10 为例 7.点击OK 保存 三、生成曲线 1.在任意平面内做一条直线 作为参考直线 2.在GSD 模块中 选择图示命令 parallel curve 3.curve 选择刚才的直线 support 选择所在平面 然后点击 law 4.选择 advanced 然后 law element 中选择刚才的 law 5 .选择好之后会有预览 6 .确定 生成如下图的曲线 7.完成 正弦曲线 感谢支持~
