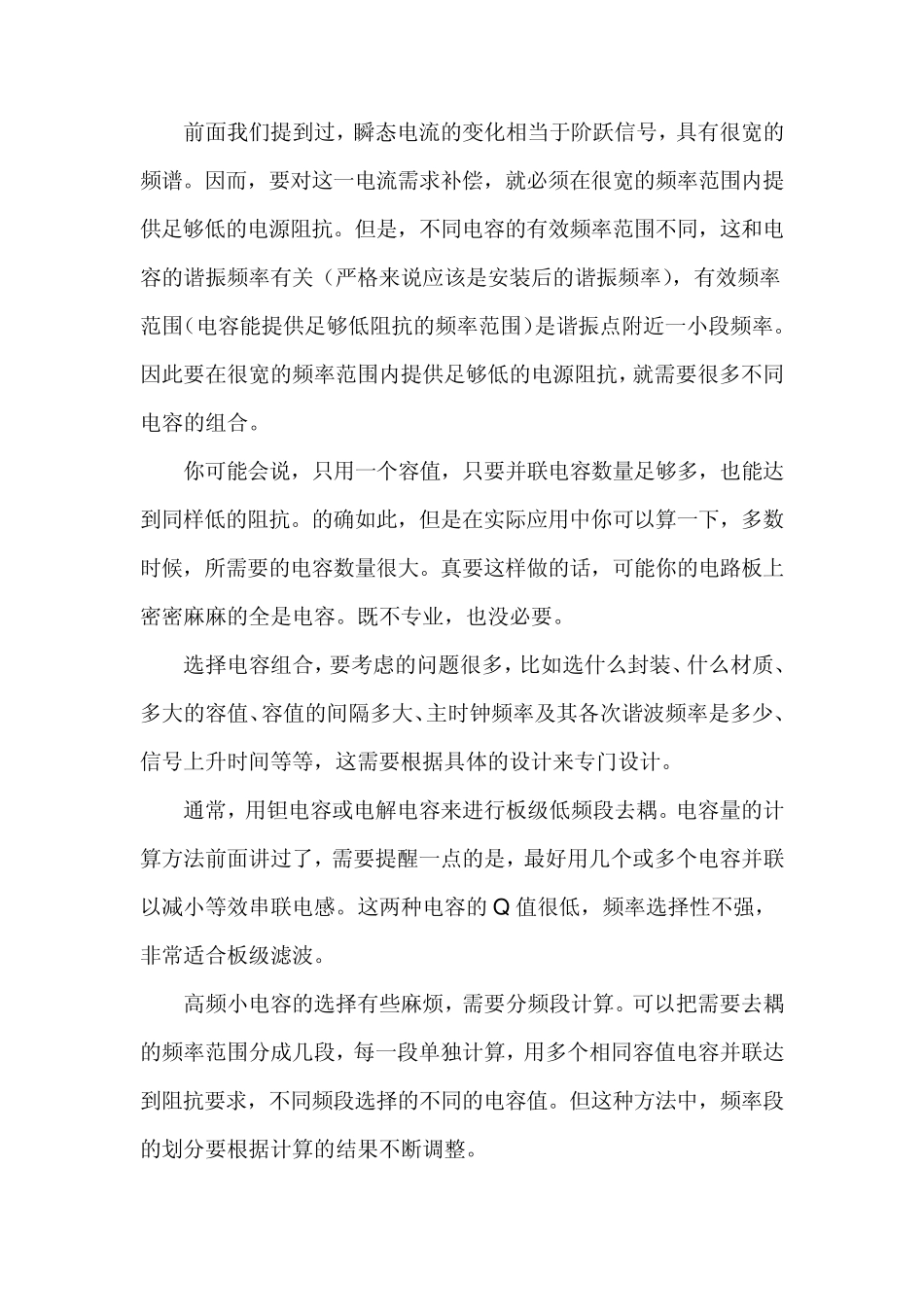

怎样合理选择电容组合

前面我们提到过，瞬态电流的变化相当于阶跃信号，具有很宽的频谱。因而，要对这一电流需求补偿，就必须在很宽的频率范围内提供足够低的电源阻抗。但是，不同电容的有效频率范围不同，这和电容的谐振频率有关（严格来说应该是安装后的谐振频率），有效频率范围（电容能提供足够低阻抗的频率范围）是谐振点附近一小段频率。因此要在很宽的频率范围内提供足够低的电源阻抗，就需要很多不同电容的组合。 你可能会说，只用一个容值，只要并联电容数量足够多，也能达到同样低的阻抗。的确如此，但是在实际应用中你可以算一下，多数时候，所需要的电容数量很大。真要这样做的话，可能你的电路板上密密麻麻的全是电容。既不专业，也没必要。 选择电容组合，要考虑的问题很多，比如选什么封装、什么材质、多大的容值、容值的间隔多大、主时钟频率及其各次谐波频率是多少、信号上升时间等等，这需要根据具体的设计来专门设计。 通常，用钽电容或电解电容来进行板级低频段去耦。电容量的计算方法前面讲过了，需要提醒一点的是，最好用几个或多个电容并联以减小等效串联电感。这两种电容的 Q 值很低，频率选择性不强，非常适合板级滤波。 高频小电容的选择有些麻烦，需要分频段计算。可以把需要去耦的频率范围分成几段，每一段单独计算，用多个相同容值电容并联达到阻抗要求，不同频段选择的不同的电容值。但这种方法中，频率段的划分要根据计算的结果不断调整。 一般划分3到4个频段就可以了，这样需要3到4个容值等级。实际上，选择的容值等级越多，阻抗特性越平坦，但是没必要用非常多的容值等级，阻抗的平坦当然好，但是我们的最终目标是总阻抗小于目标阻抗，只要能满足这个要求就行。 在某个等级中到底选择那个容值，还要看系统时钟频率。前面讲过，电容的并联存在反谐振，设计时要注意，尽量不要让时钟频率的各次谐波落在反谐振频率附近。比如在零点几微法等级上选择0.47、0.22、0.1还是其他值，要计算以下安装后的谐振频率再来定。 还有一点要注意，容值的等级不要超过10倍。比如你可以选类似0.1、0.01、0.001这样的组合。因为这样可以有效控制反谐振点阻抗的幅度，间隔太大，会使反谐振点阻抗很大。当然这不是绝对的，最好用软件看一下，最终目标是反谐振点阻抗能满足要求。 高频小电容的选择，要想得到最优组合，是一个反复迭代寻找最优解的过程。最好的办法就是先粗略计算一下大致的组合，然后用电源完整性仿真软件做仿真，再做局部调整，能...
