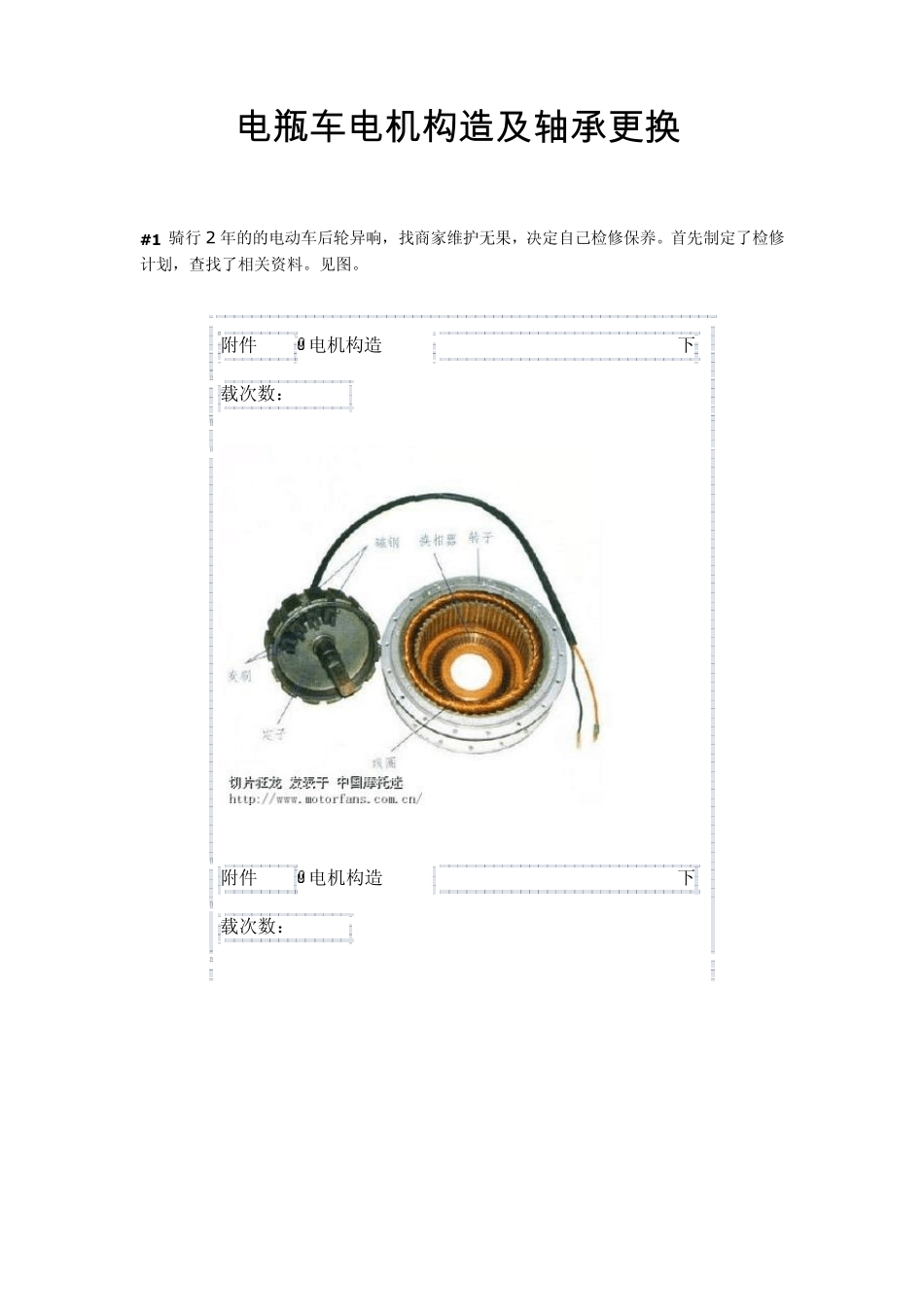

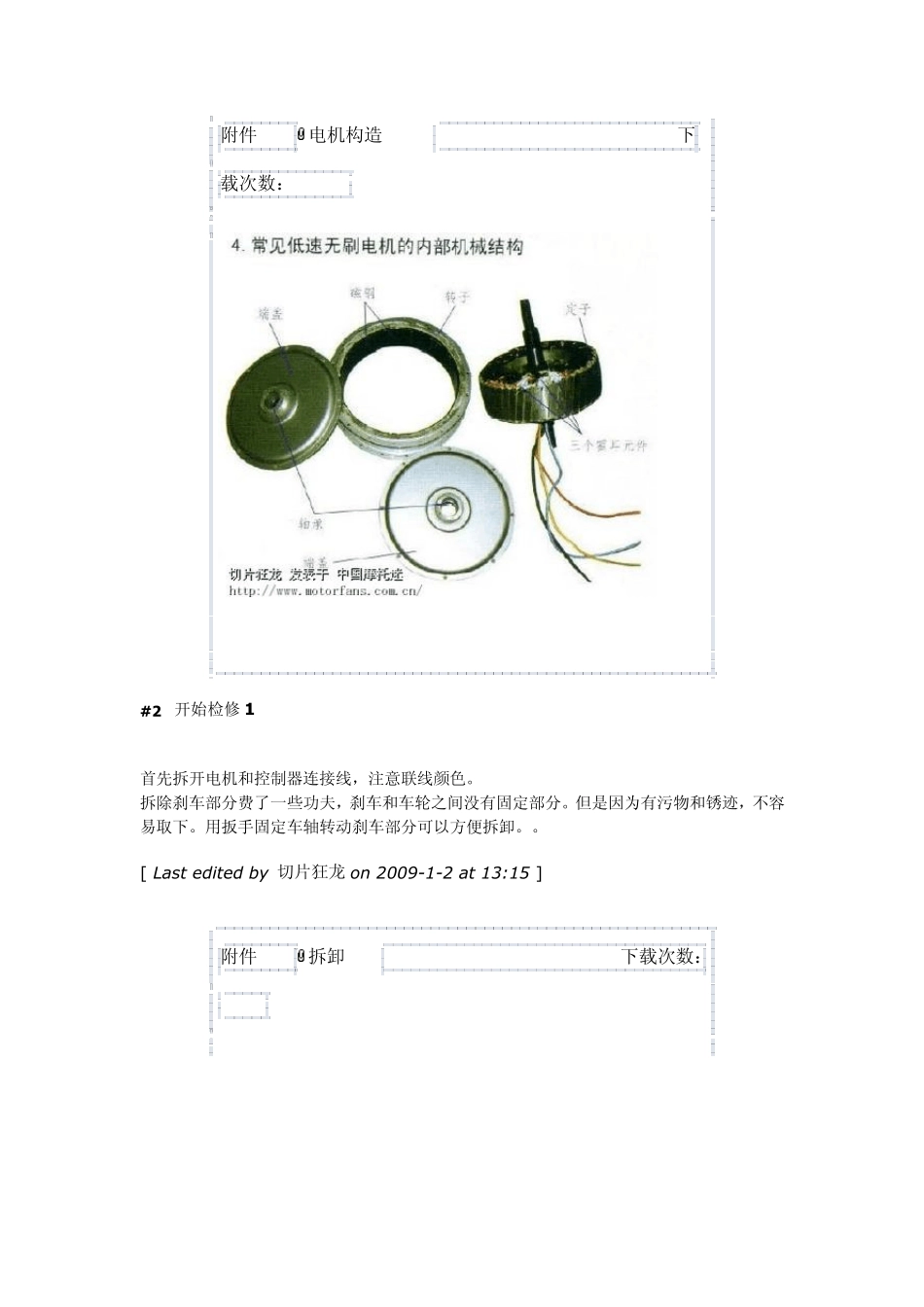

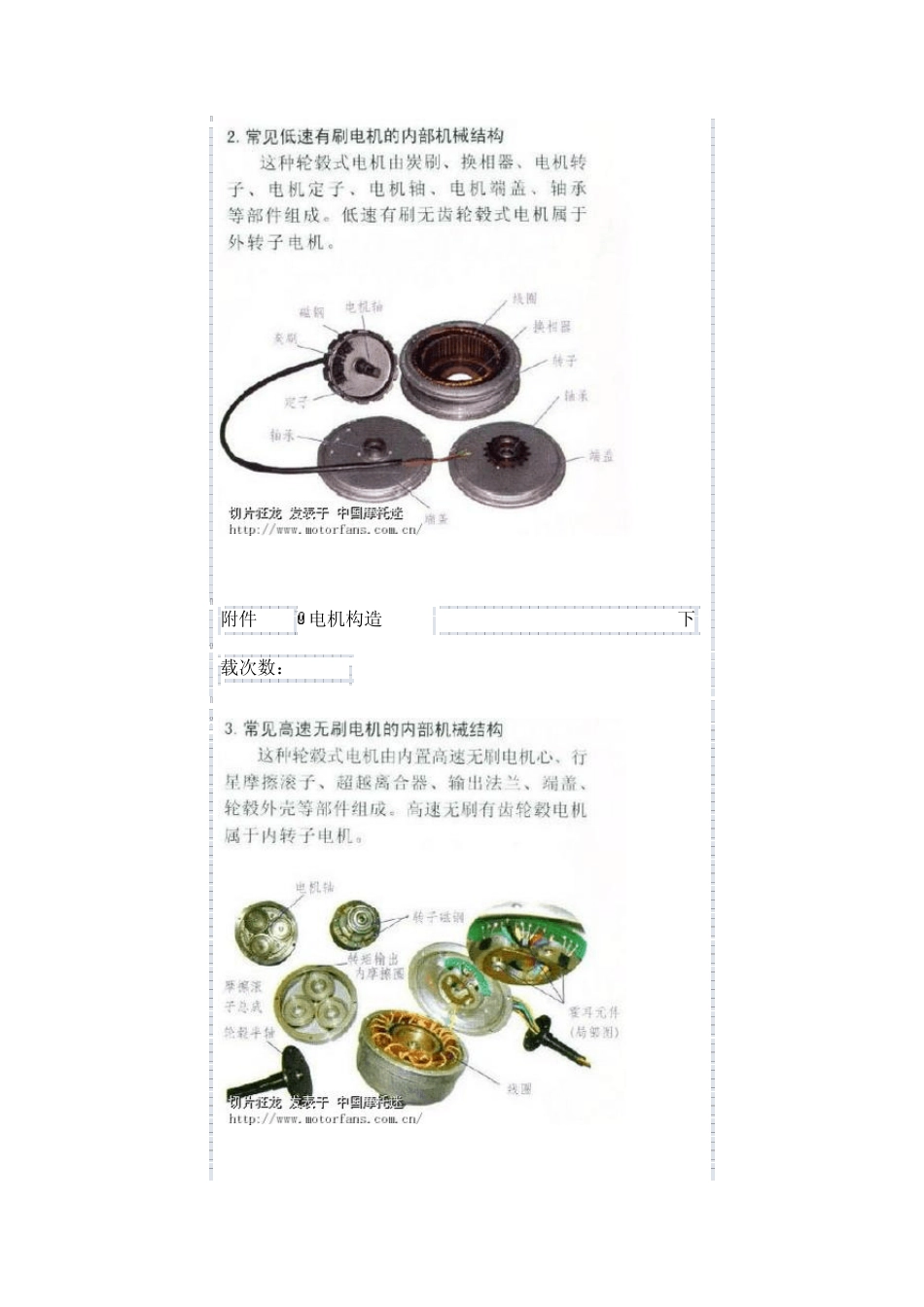

电 瓶 车 电 机 构 造 及轴承更换 #1 骑行2 年的的电动车后轮异响,找商家维护无果,决定自己检修保养。首先制定了检修计划,查找了相关资料。见图。 附件 1: 电机构造 1.jpg (2009-1-2 13:07, 17.82 K,下载次数: 520) 附件 2: 电机构造 2.jpg (2009-1-2 13:07, 25.44 K,下载次数: 294) 附件 3: 电机构造3.jpg (2009-1-2 13:07, 29.55 K,下载次数: 276) 附件 4: 电机构造4.jpg (2009-1-2 13:07, 22.46 K,下载次数: 166) #2 开始检修1 首先拆开电机和控制器连接线,注意联线颜色。 拆除刹车部分费了一些功夫,刹车和车轮之间没有固定部分。但是因为有污物和锈迹,不容易取下。用扳手固定车轴转动刹车部分可以方便拆卸。。 [ Last edited by 切片狂龙 on 2009-1-2 at 13:15 ] 附件 1: 拆卸.jpg (2009-1-2 13:09, 41.47 K,下载次数: 114) 附件 2: 拆卸2.jpg (2009-1-2 13:09, 35.3 K,下载次数: 85) 附件 3: 拆卸3.jpg (2009-1-2 13:09, 27.41 K,下载次数: 93) #3 检修2 检修过程图片。。 需要注意的是,车轮两面罩拆除螺丝前要做好标记,以便原位置装回。防止装配不当转子和定子摩擦扫膛。 定子和转子之间有和强的磁力,定子是永磁的。拆除可以垂直将转子压出。转子线圈千万注意不要摩擦到损坏。。 look 轴承已经变黑了。。。。 轴承型号是 6202rs 相信很多车上都可以通用。 电机的两面壳罩拆除时有些费劲,因为是有一定密封要求的。当然我们装回去的时候要涂上密封胶。。。 [ Last edited by 切片狂龙 on 2009-1-2 at 13:26 ] 附件 1: 拆卸 5.jpg (2009-1-2 13:10, 51.62 K,下载次数: 128) 附件 2: 拆卸6.jpg (2009-1-2 13:10, 21.04 K,下载次数: 101) 附件 3: 拆卸7.jpg (2009-1-2 13:10, 42.55 K,下载次数: 151) 附件 4: 拆卸8.jpg (2009-1-2 13:10, 40.48 K,下载次数: 104) #4 检修过程3 检修过程图片。。。。 检修完成接线和后轮紧固。。 效果 verynice。:D 最后一张是摩托车夏季钻用头盔,特点:轻便,挡风。挡雨,挡太阳。而却制作很 easy,成本低!:P [ Last edited by 切片狂龙 on 2009-1-2 at 16:10 ] 附件 1: 拆卸 9.jpg (2009-1-2 13:11, 39.72 K,下载次数: 58) 附件 2: 拆卸10.jpg (2009-1-2 13:11, 41.11 K,下载次数: 44) 附件 3: TT截图未命名.jpg (2009-1-2 16:10, 35.37 K,下载次数: 38)
