怎样用AUTOCAD来计算工程量

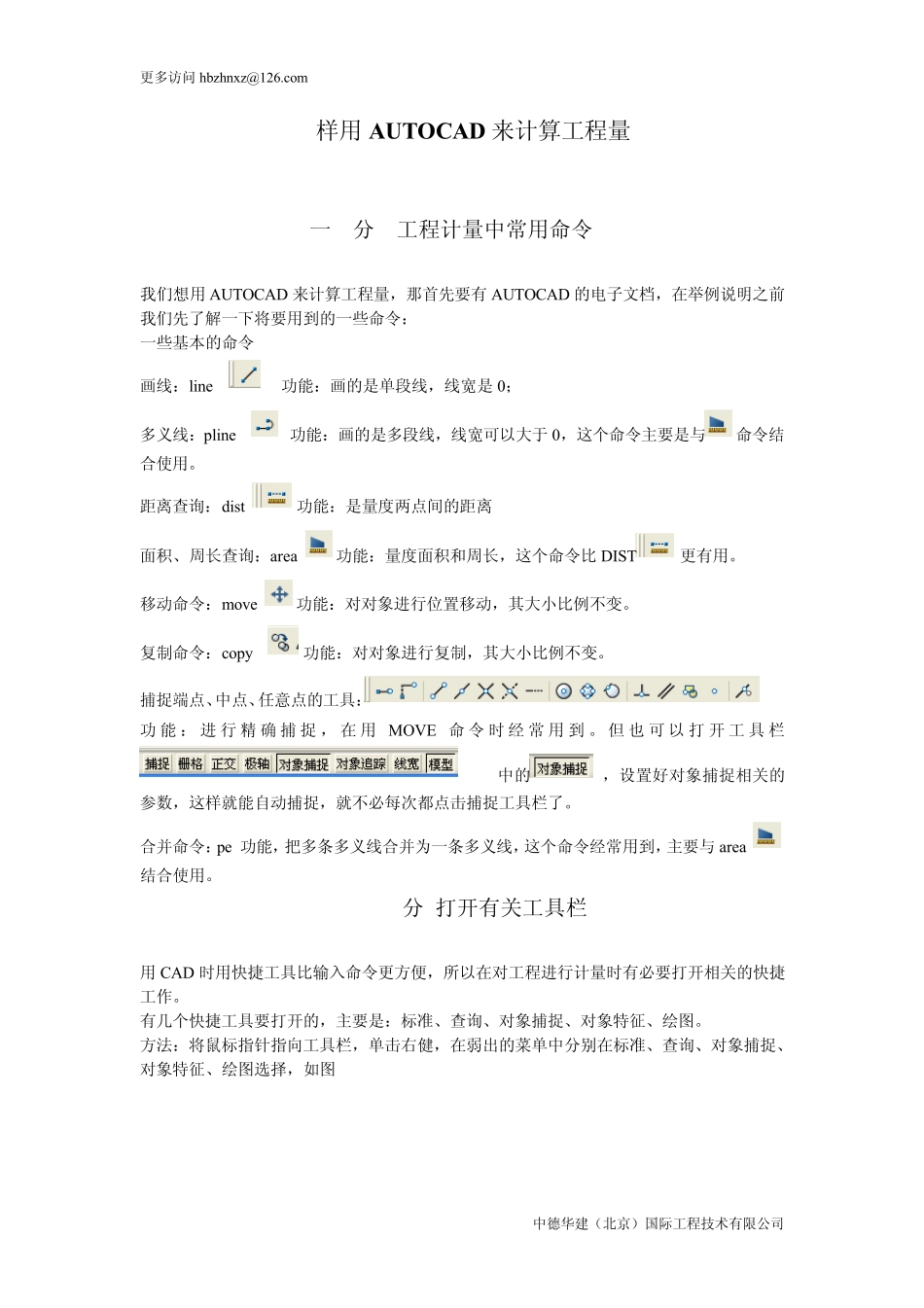

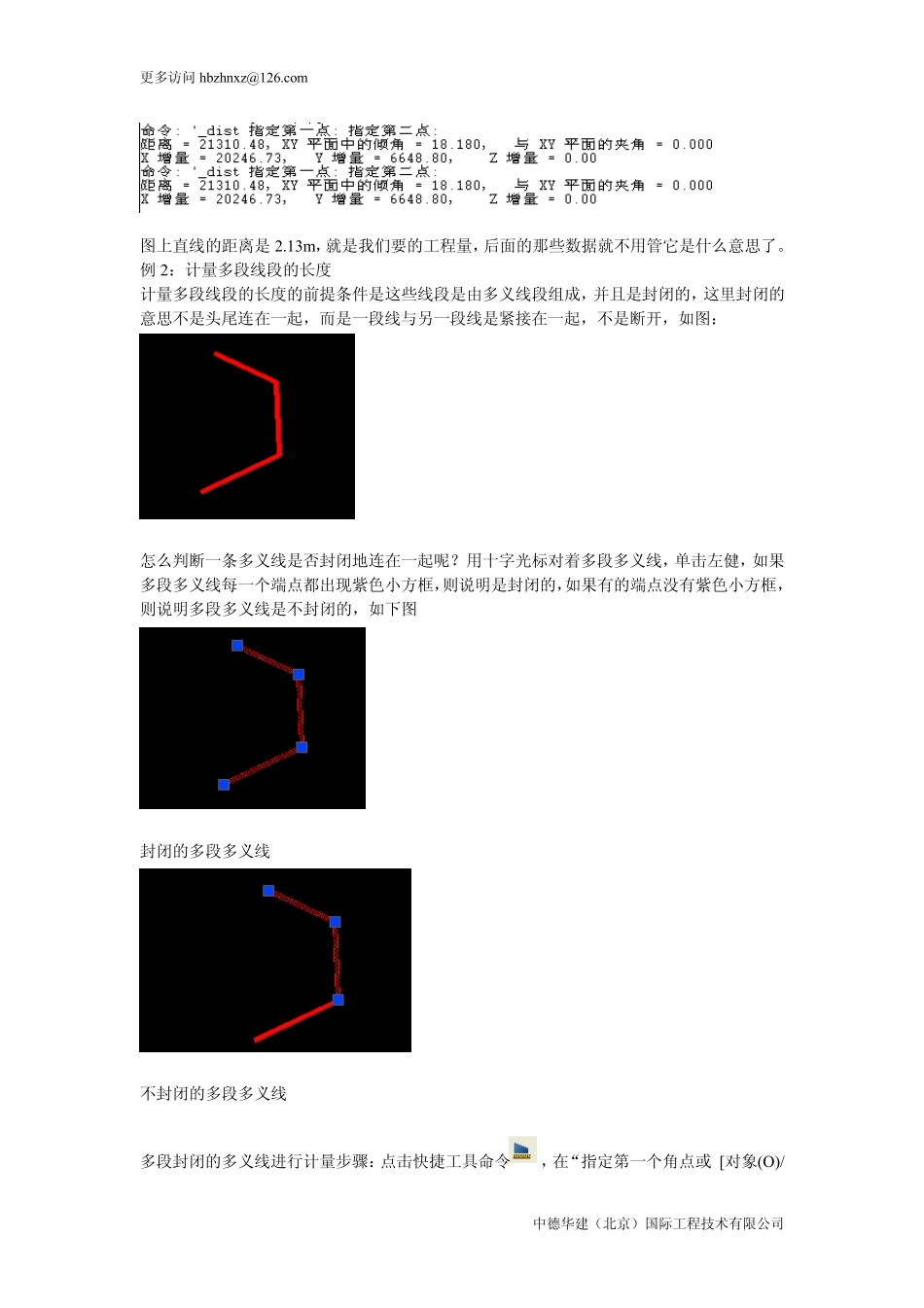

更多访问hbzhnxz@126.com 中德华建（北京）国际工程技术有限公司 怎样用AUTOCAD 来计算工程量 第一部分 工程计量中常用命令介绍 我们想用AUTOCAD 来计算工程量，那首先要有AUTOCAD 的电子文档，在举例说明之前我们先了解一下将要用到的一些命令： 一些基本的命令 画线：line 功能：画的是单段线，线宽是0； 多义线：pline 功能：画的是多段线，线宽可以大于0，这个命令主要是与命令结合使用。 距离查询：dist 功能：是量度两点间的距离 面积、周长查询：area 功能：量度面积和周长，这个命令比 DIST更有用。 移动命令：move 功能：对对象进行位置移动，其大小比例不变。 复制命令：copy 功能：对对象进行复制，其大小比例不变。 捕捉端点、中点、任意点的工具：功能：进 行 精 确 捕 捉 ，在用MOVE 命令时 经 常用到。但 也 可以打 开 工具 栏中的，设置好对象捕捉相关的参数，这样就能自动捕捉，就不必每次都点击捕捉工具栏了。 合并命令：pe 功能，把多条多义线合并为一条多义线，这个命令经常用到，主要与area 结合使用。 第二部分 打开有关工具栏 用CAD 时用快捷工具比输入命令更方便，所以在对工程进行计量时有必要打开相关的快捷工作。 有几个快捷工具要打开的，主要是：标准、查询、对象捕捉、对象特征、绘图。 方法：将鼠标指针指向工具栏，单击右健，在弱出的菜单中分别在标准、查询、对象捕捉、对象特征、绘图选择，如图 更多访问hbzhnxz@126.com 中德华建（北京）国际工程技术有限公司 这样，需要的各种工具栏就出来了，如下图 第三部分 举例 例1：计量两点的长度 步骤：点击快捷工具命令，捕捉第一点，点击左健，捕捉第二点，点击左健，结果就出来了。如图 更多访问 hbzhnxz@126.com 中德华建（北京）国际工程技术有限公司 图上直线的距离是 2.13m，就是我们要的工程量，后面的那些数据就不用管它是什么意思了。 例 2：计量多段线段的长度 计量多段线段的长度的前提条件是这些线段是由多义线段组成，并且是封闭的，这里封闭的意思不是头尾连在一起，而是一段线与另一段线是紧接在一起，不是断开，如图： 怎么判断一条多义线是否封闭地连在一起呢？用十字光标对着多段多义线，单击左健，如果多段多义线每一个端点都出现紫色小方框，则说明是封闭的，如果有的端点没有紫色小方框，则说明多段多义线是不封闭的，如下图 封闭的多段多义线 不封闭的多段多义线 多段封闭的...
